(С)

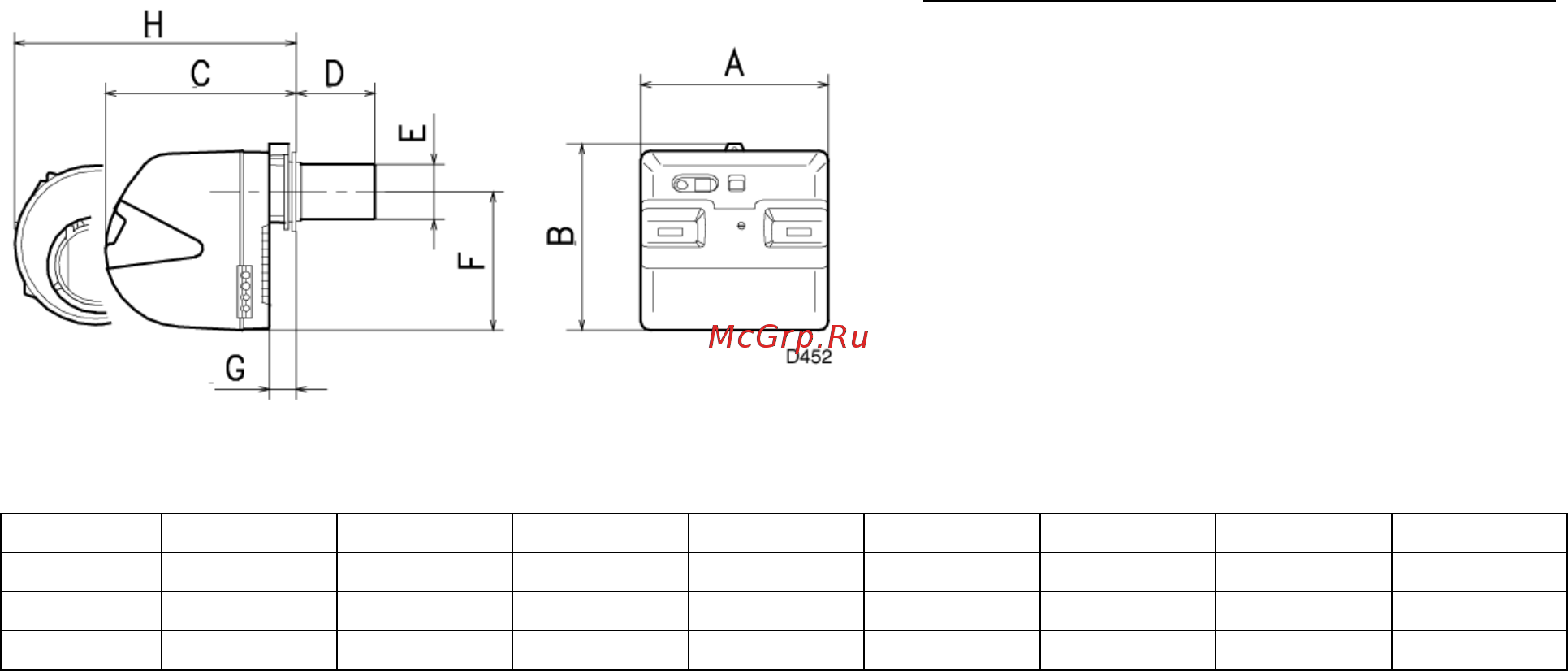

ГАБАРИТНЫЕ РАЗМЕРЫ (С)

Указаны приблизительные размеры.

Габаритные размеры горелки

приведены в таблице (С ).

Учтите, что для обслуживания

головки горелки ее необходимо

открыть, при этом ее задняя часть

выдвигается на направляющих.

Габаритные размеры открытой

горелки – это значение Н.

мм A B C D

(1)

E F

G H

(1)

RL 28/M 476 474 468 241-351 140 352 52 672-807

RL 38/M 476 474 468 241-351 140 352 52 672-807

RL 50/M 476 474 468 241-351 152 352 52 672-807

(1) головка: короткая - длинная

(С)

КОМПЛЕКТАЦИЯ

2 - гибкие топливные шланги

2 - прокладки для гибких топливных шлангов

2 - ниппели для гибких топливных шлангов

1 - тепловой экран

2 - у длинители (29) (рисунок А) для направляющих (7) (А) (модели с головкой 351 мм)

4 - винты для крепления фланца горелки к котлу: М 8 х 25

3 - Сальники для электрических проводов (RL 28/M)

4 - Сальники для электрических проводов (RL 38/M – RL 50/M)

1 - руководство

1 - спецификация на запчасти
