8
+Н
-Н
L (мм)
RL 28/M RL 38 – 50/M
(м)
Ф
(мм)
Ф
(мм)
10 12 14 10 12 14
+4,0
+3,0
+2,0
+1,0
+0,5
63
55
48
40
37
144
127
111
94
86
150
150
150
150
150
51
45
39
32
29
112
99
86
73
66
150
150
150
144
132
0 33 78 150 26 60 120
-0,5
-1,0
-2,0
-3,0
-4,0
29
25
17
10
-
70
62
45
29
12
133
118
88
58
28
23
20
13
7
-
54
47
34
21
8
108
96
71
46
21
(А)
(B)

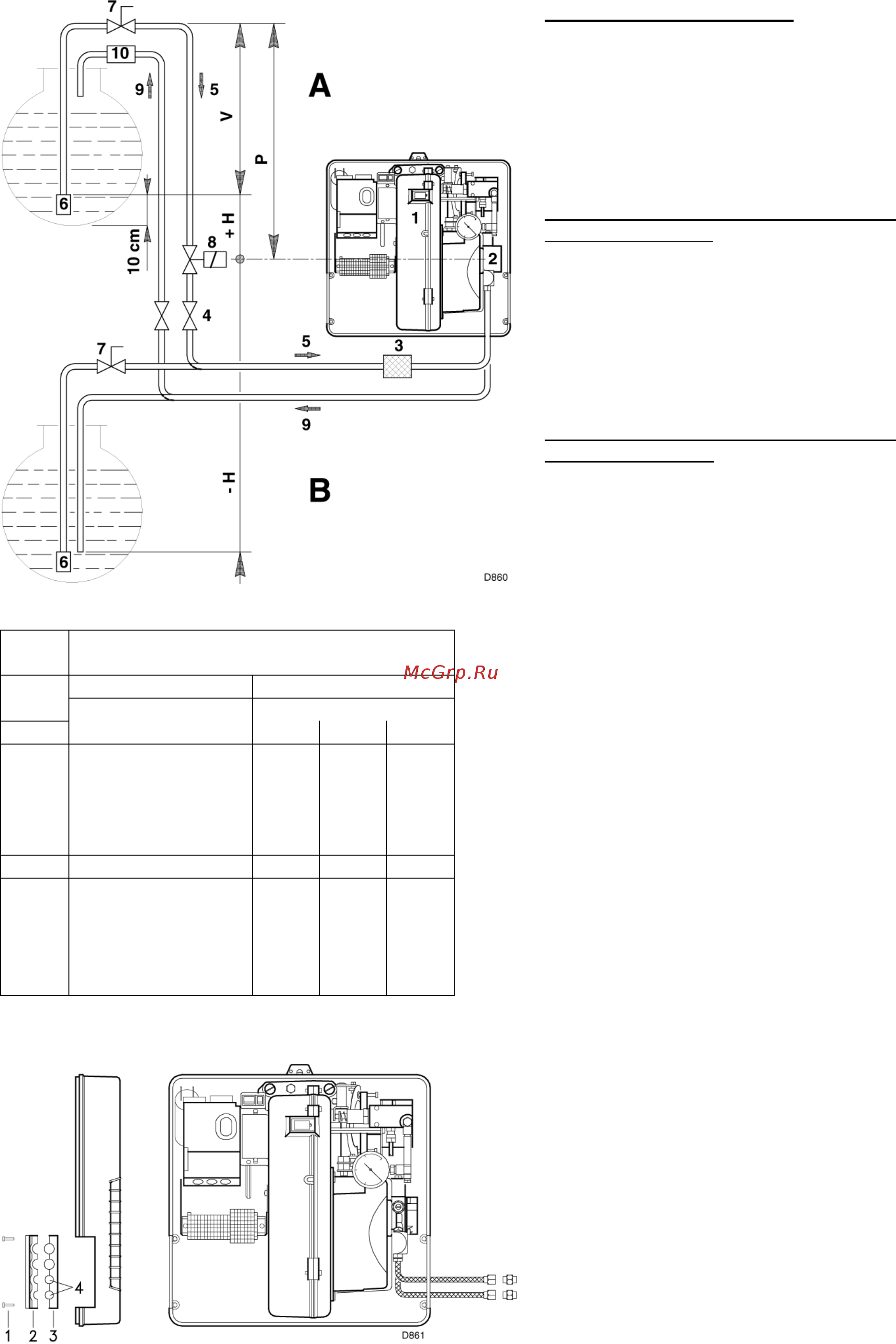

ТРУБОПРОВОД ТОПЛИВА
ПОДАЧА ТОПЛИВА
Двухтрубный контур (А)
Горелка оборудована
самовсасывающим насосом, поэтому
в пределах, указанных в таблице,
горелка может самостоятельно
обеспечить подачу топлива.
Топливный бак находится выше
горелки – случай
А
Рекомендуется, чтобы высота Р не
превышала 10 метров, чтобы не
вызывать слишком большую нагрузку
на герметичные уплотнения насоса, а
высота V не должна превышать 4
метра, чтобы насос мог произвести
автоматическую заливку даже в том
случае, когда бак почти пустой.
Топливный бак находится ниже
горелки – случай
В
Разряжение в насосе не должно
превышать 0,45 бар (приблизительно
35 см ртутного столба). Если
разряжение будет больше, могут
выйти наружу дымовые газы; насос
начнет работать более шумно и срок
его службы сократится.
Рекомендуется, чтобы обратный
трубопровод проходил на той же
высоте, как и всасывающий
трубопровод; в этом случае
уменьшается вероятность того, что
всасывающий трубопровод окажется
незаполненным топливом.
Кольцевой контур
Кольцевой контур состоит из
трубопровода, который выходит из
бака и возвращается в него. В нем
поддерживается циркуляция топлива
под давлением с помощью
вспомогательного насоса. Отвод от
этого кольца и питает горелку. Такой
контур необходим, когда насос горелки
не может самостоятельно
осуществить заливку , из-за того, что
расстояние и/или разница уровней
между баком и насосом больше чем
значения, приведенные в таблице.
