18
(А)
(В)
(С)

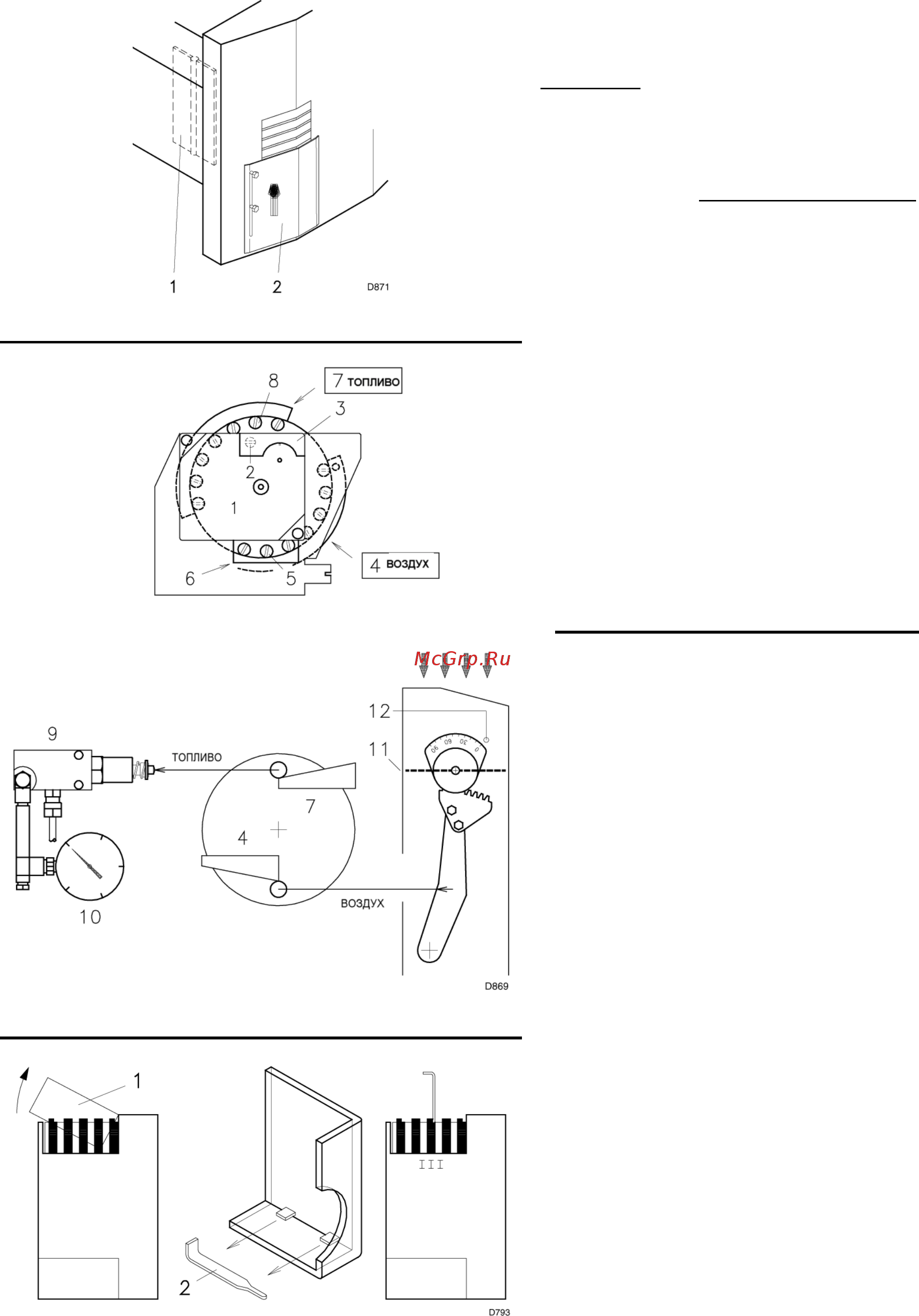

Регулирование воздуха
Имеются две заслонки, (1) и (2) (рис.
А), которые служат для регулирования
подачи воздуха.
Сначала
отрегулируйте заслонку (2),
которая прикрывается постепенно до
тех пор, пока горение не станет
идеальным. Если заслонка (2) окажется
закрытой полностью и этого будет
недостаточно, во вторую очередь
прикройте также заслонку (1)
следующим образом:
с помощью винтов (5), которые видны в
отверстии (6), измените профиль
нижнего эксцентрика (4) (рис. В),
Если включить горелку на полную
мощность, воздуха от вентилятора
может не хватить даже в том случае,
если обе заслонки (1) и (2) будут
полностью открыты. В этом случае
снимите заслонку (2) и регулируйте
подачу воздуха только с помощью
заслонки (1), как описано выше.
Эксцентрики (7) – (4) (В):
- для увеличения расхода завинтите
винты (8) – (5)
- для уменьшения расхода отвинтите
винты (8) – (5)
2 – Минимальная мощность
Минимальная мощность выбирается в
рабочей области, приведенной на
странице 6.
Нажмите кнопку (2)(рис. А) стр. 17 «-»
и держите ее нажатой до тех пор пока
серводвигатель не встанет в положение
15
°
(настройка сделанная на заводе).
Регулирование расхода на форсунке
Расход форсунки в зависимости от
давления топлива в обратном
трубопроводе, которое отображается на
манометре 10 (рис. В), приведен на
графике (С) стр. 17.
Для того, чтобы изменить
минимальный расход на форсунке,
измените профиль верхнего эксцентрика
(7) (рис. В) с помощью винтов (8).
Регулирование расхода воздуха
С помощью винтов (5), которые видны
в отверстии (6), измените профиль
нижнего эксцентрика (4) (рис. В).
Постарайтесь не трогать первый винт:
этот винт служит для того, чтобы
воздушная заслонка закрывалась
полностью.
