ПРИСОЕДИНЕНИЯ ТРУБОПРОВОДА ТОПЛИВА

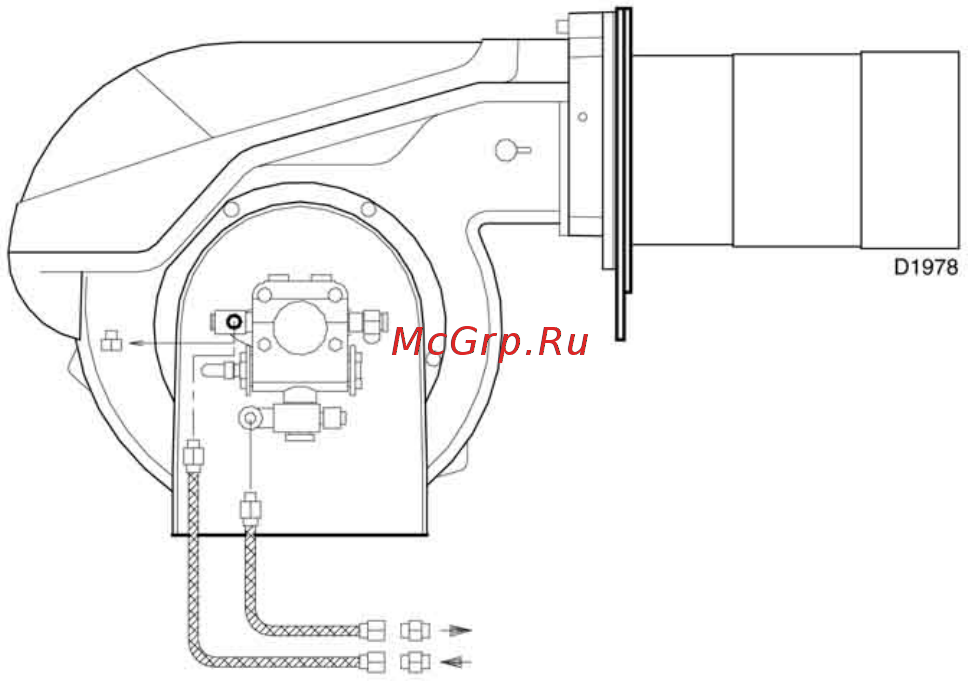

рис 14
В топливном насосе горелки предусмотрен бай-
пас, который связывает между собой обратный и
всасывающий трубопровод. Когда насос
устанавливается на горелку, бай-пас закрыт винтом
(6) (рис 21).
Поэтому необходимо присоединить к насосу
два топливных шланга.
Если насос начнет работать при перекрытом
обратном трубопроводе и винт на бай-пасе будет
также закрыт, в тот же момент насос выйдет из строя.
Снимите колпачки с патрубков всасывания и
возврата на насосе.
На их место навинтите гибкие трубки с
прокладками, которые входят в комплект поставки.
Топливные шланги необходимо установить
таким образом, чтобы они не подвергались усилию
кручения.
Проложите трубки так, чтобы на них никто не
мог наступить, и чтобы они не контактировали с
горячими частями котла.
В конце соедините другой конец гибких трубок
с всасывающим и обратным трубопроводом с
помощью штуцеров, входящих в комплект поставки.
