18
ДРОССЕЛЬНАЯ ЗАСЛОНКА ГАЗА
Дроссельную заслонку газа можно регулировать извне, смотри рисунок (Е), что в случае низкого давления в
трубопроводе подачи газа может облегчить последующую настройку эксцентриков. С помощью зажимного
кольца В можно изменять сечение прохода при минимальной мощности.
- 0 минимальное открытие
- 2 максимальное открытие
После завершения настройки зафиксируйте винт А.
РЕГУЛИРОВКА СООТНОШЕНИЯ ВОЗДУХ / ГАЗ
Регулировка соотношения расхода газа и расхода воздуха осуществляется после того, как будут определены
условия работы на дизельном топливе и производится посредством изменения профиля эксцентрика (21)
(рисунок А) страница 3.

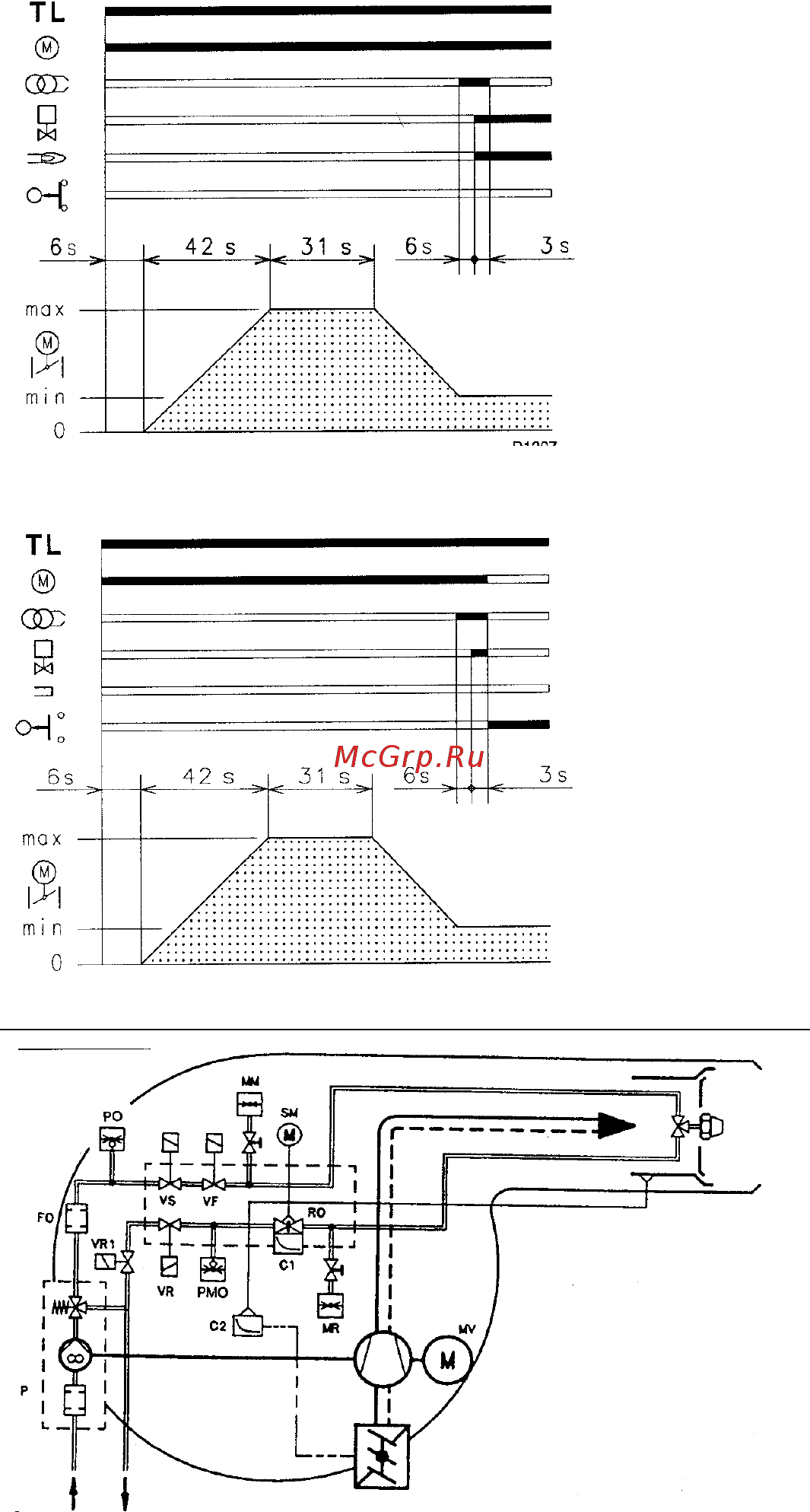

ПРАВИЛЬНЫЙ РОЗЖИГ
РОЗЖИГА НЕ ПРОИЗОШЛО
(А)
(В)
РАБОТА ГОРЕЛКИ (А)
Аварийная остановка двигателя
Аварийная остановка происходит при срабатывании
реле тепловой защиты двигателя при перегрузке
или отсутствии напряжения.
Реле давления диз. топлива
Оно вызывает аварийную остановку горелки в
случае избыточного противодавления в обратном
трубопроводе топлива.
Рекомендуемые значения тарировки реле при
сопротивлении обратном трубопроводе ≤ 0,5 бар:
GI/EMME 1400 1,5-2 бар
GI/EMME 2000 2,0-2,5 бар
GI/EMME 3000 3,0-3,5 бар
GI/EMME 4500 4,0-4,5 бар
Если произошла аварийная остановка автомата
горения (в положении Р), нажмите красную кнопку
перезапуска на реле давления.
Cn эксцентрики управления
FO топливный фильтр
ММ манометр на трубопроводе нагнетания
MR манометр на обратном трубопроводе
MV двигатель вентилятора
Р насос с регулятором давления
РО реле минимального давления жидкого топлива
РОМ реле максимального давления жидкого топлива
RO регулятор давления на обратном трубопроводе
Vn клапаны
