ЭЛЕМЕНТЫ ГОРЕЛКИ, НАСТРАИВАЕМЫЕ НА ЗАВОДЕ
СЕРВОДВИГАТЕЛЬ LANDIS
(А)
В большинстве случае не требуют дальнейшей
настройки:
- серводвигатель
- насос
- дистанционная защита двигателя / стартер
звезда – треугольник
-

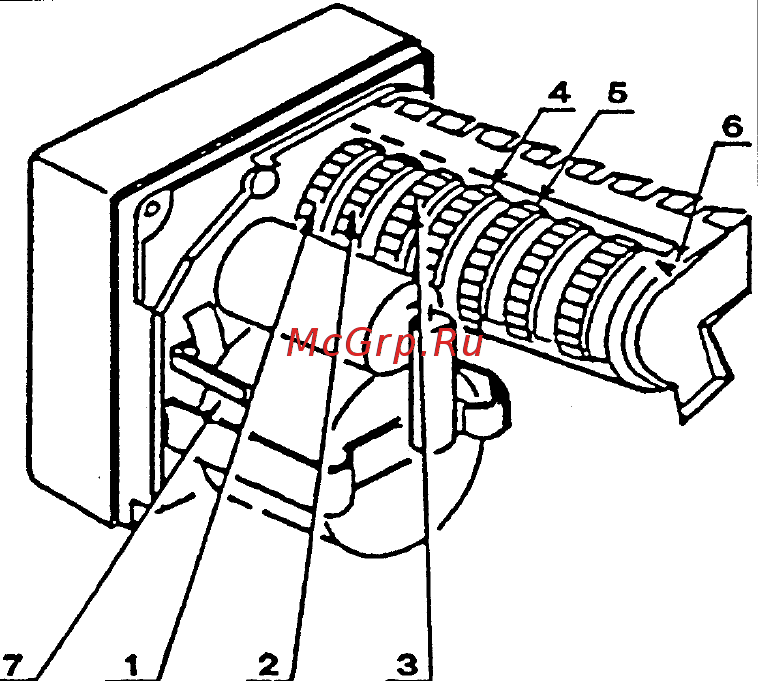

СЕРВОДВИГАТЕЛЬ (А)
Серводвигатель одновременно регулирует, с
помощью контрприводов, расход и давление воздуха и
расход топлива.
Он осуществляет вращение на 130° за 45 секунд.
Он имеет регулируемые эксцентрики, которые также
работают как переключатели.
1 – 4 Эксцентрик ограничения хода (максимальное открытие заслонки)
2 Эксцентрик ограничения хода (закрытие заслонки)
3 – 5 Эксцентрик положения минимального расхода (и розжига)
6 Стрелка, указывающая на положение
7 Разблокировка серводвигателя после аварийной остановки.
Эксцентрик 1
ограничивает вращение серводвигателя в сторону максимума.
(работа на дизельном топливе).
Эксцентрик 2
ограничивает вращение серводвигателя после отметки 0°.
При погашенной горелке воздушная заслонка должна оказаться закрытой.
Эксцентрик 3
Регулирует минимальный расход при модуляционном режиме работы
На заводе устанавливается значение 20°.
(работа на дизельном топливе).
Эксцентрик 4
ограничивает вращение серводвигателя в сторону максимума.
(работа на газе).
Эксцентрик 5
Регулирует минимальный расход при модуляционном режиме работы
На заводе устанавливается значение 20°.
(работа на газе).
Остальные эксцентрики: не используются.
НАСОС
Насос устанавливается на заводе на давление 25 бар.
ДИСТАНЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
На заводе настраивается на питание 400 Вольт три фазы.
Если электропитание трехфазное на 230 Вольт, необходимо изменить настройки.
