Давление в обратном трубопроводе, бар

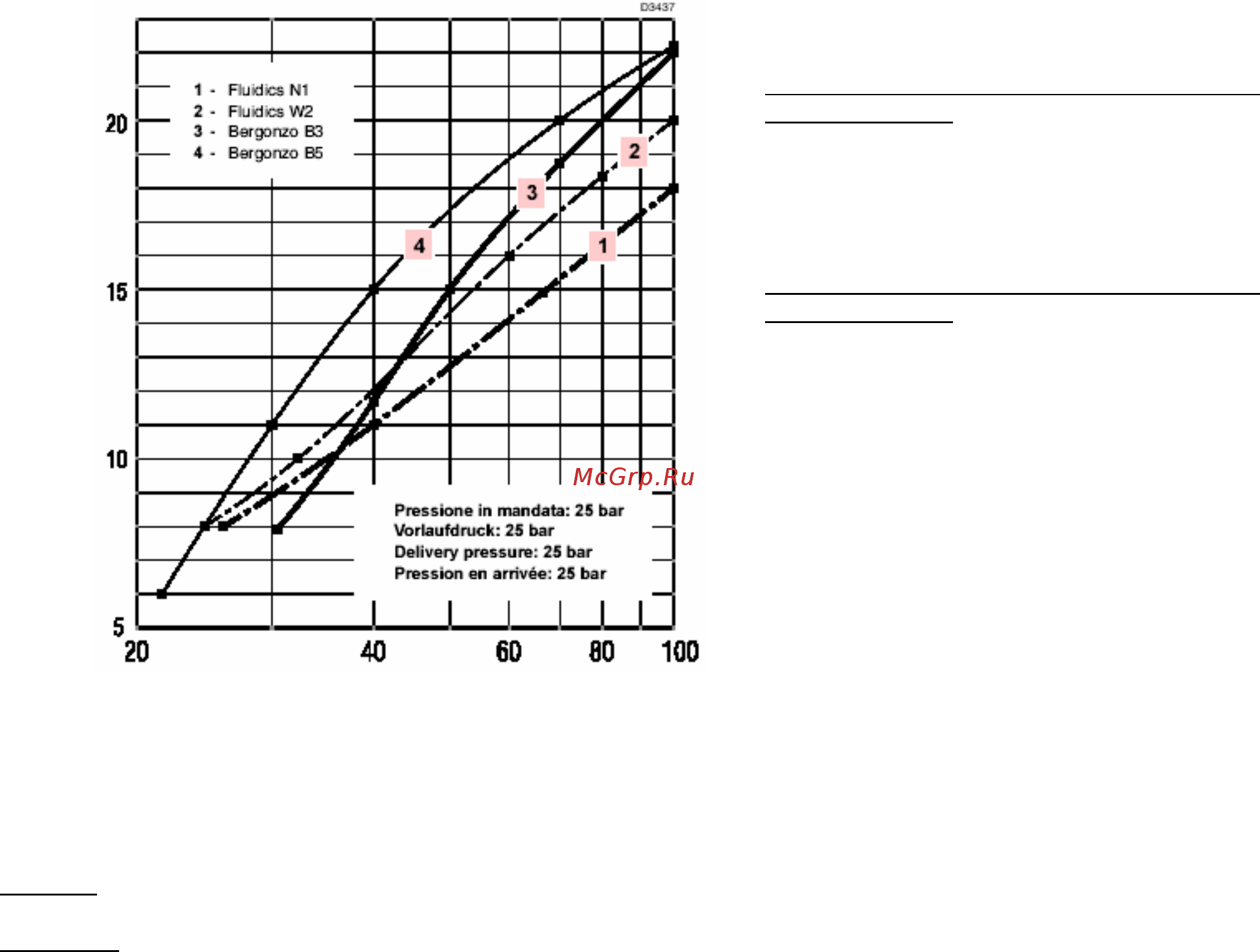

СООТНОШЕНИЕ МЕЖДУ: ТИПОМ И РАСХОДОМ ФОРСУНКИ –
ДАВЛЕНИЕМ В ОБРАТНОМ ТРУБОПРОВОДЕ
Производительность в %
Давление на нагнетании 25 бар.
(А)
РЕКОМЕНДУЕМЫЕ ФОРСУНКИ (А)
Выберите форсунку, номинальный расход
которой должен быть слегка выше
реального, одного из следующих типов:
1) Форсунки без иглы для перекрывания
подачи топлива:
• FLUIDICS типа N1
Можно использовать также форсунки с иглой
для перекрывания подачи топлива. (В этом
случае давление в обратном трубопроводе
слегка увеличится.)
2) Форсунки с иглой для перекрывания
подачи топлива:
• FLUIDICS типа W2
• BERGONZO типа В3 – B5
Обычно рекомендуется угол распыла 45° -
50°; если камера сгорания узкая, возьмите
форсунки с углом 30° - 35°.
Для того, чтобы настроить диапазон
значений, в котором форсунка должна
работать, необходимо отрегулировать
максимальное и минимальное давление
топлива на обратном трубопроводе, идущем
от форсунки, в соответствии с приведенными
диаграммами.
Существующие стандартные форсунки (расход топлива в кг/ч)
Fluidics:
70-80-90-100-115-130-145-160-180-200-225-250-275-300-330-360-400-450
Bergonzo:
70-80-90-100-125-150-175-200-225-250-275-300-325-350-375-400-425-450
