14
РЕГУЛЯТОР ДАВЛЕНИЯ
(B)
Для того, чтобы отрегулировать
эксцентрик (8):
• снимите кожух (9), ослабьте винты
(7), поверните винт (4) до тех пор,
пока вы не получите нужной
кривизны;
• поворачивая винт (4) вправо (знак
+) вы увеличиваете эксцентриситет,
и при этом увеличивается разница
между максимальным и
минимальным расходом форсунки;
• поворачивая винт (4) влево (знак =)
вы уменьшаете эксцентриситет, и
при этом уменьшается разница
между максимальным и
минимальным расходом форсунки.
При изменении эксцентриситета
может возникнуть необходимость
компенсировать длину хода с
помощью гайки и контргайки (6).
ЗАМЕЧАНИЕ
• При правильной настройке эксцентрик (8) должен охватывать весь диапазон хода серводвигателя
(20° – 130°): каждому изменению положения серводвигателя должно соответствовать изменение
давления.
• Никогда не бейте по поршню регулятора давления: стопорное кольцо (5) ограничивает его ход.
• После настройки вручную проверьте, что при перемещении от 20° до 130° ничего не заедает и что
максимальное и минимальное давление соответствуют значениям, выбранным в диаграмме (А) на
странице 13.
• Если при максимальном расходе форсунки (максимальное давление в обратном трубопроводе) вы
заметите, что давление на манометр (3) колеблется, слегка уменьшите давление, пока колебания не
прекратятся.

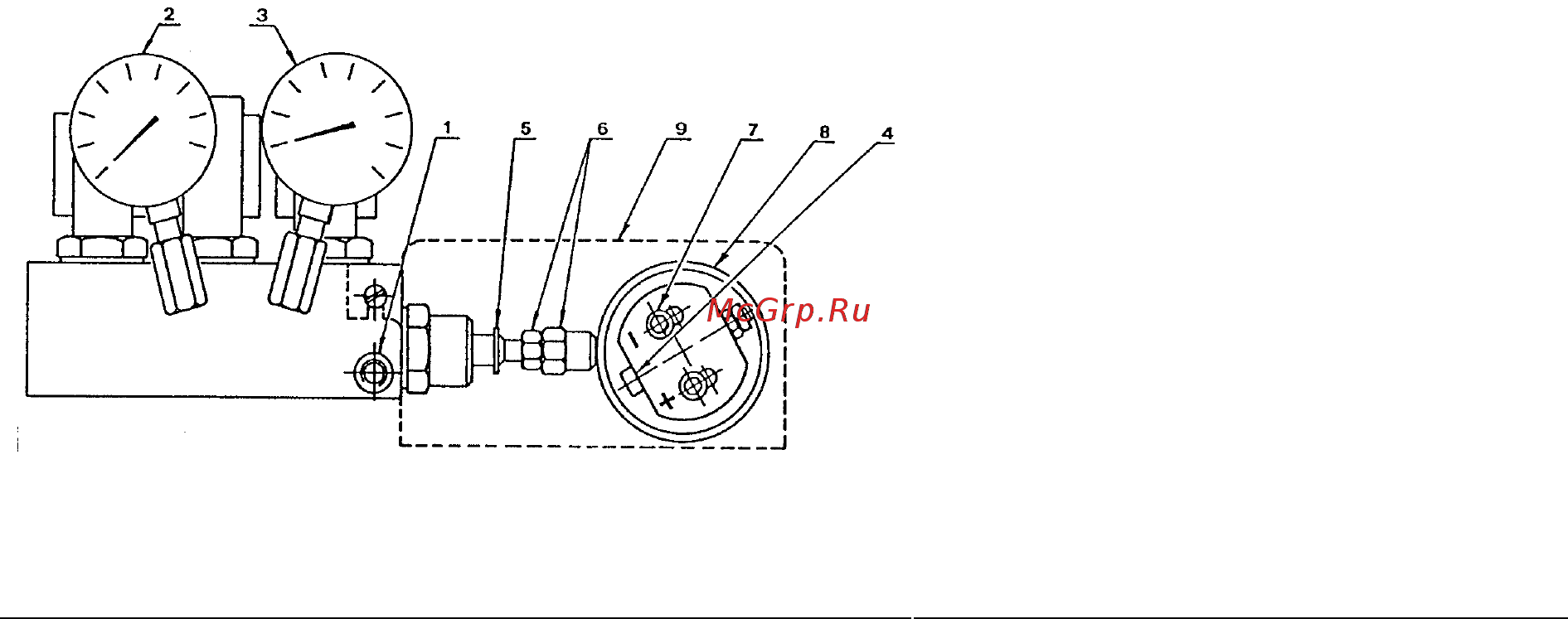

ОБОЗНАЧЕНИЯ НА РИСУНКЕ (В)
1) штуцер реле давления
2) манометр давления в прямом трубопроводе
3) манометр давления в обратном трубопроводе
4) винт регулировки эксцентрика
5) стопорное кольцо поршня
6) гайка и контргайка для регулировки хода поршня
7) винты крепления эксцентрика
8) эксцентрик с изменяемым профилем
9) кожух
