5
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГОЛОВКИ ГОРЕЛКИ
- Повторите вышеописанные операции, воспользовавшись специальными удлинителями для стержней
(5), которые входят в комплект поставки.
- При открывании горелки рекомендуется поддерживать ее вес с помощью соответствующих средств
или с помощью подставки на колесиках, которая поставляется отдельно.
(А)

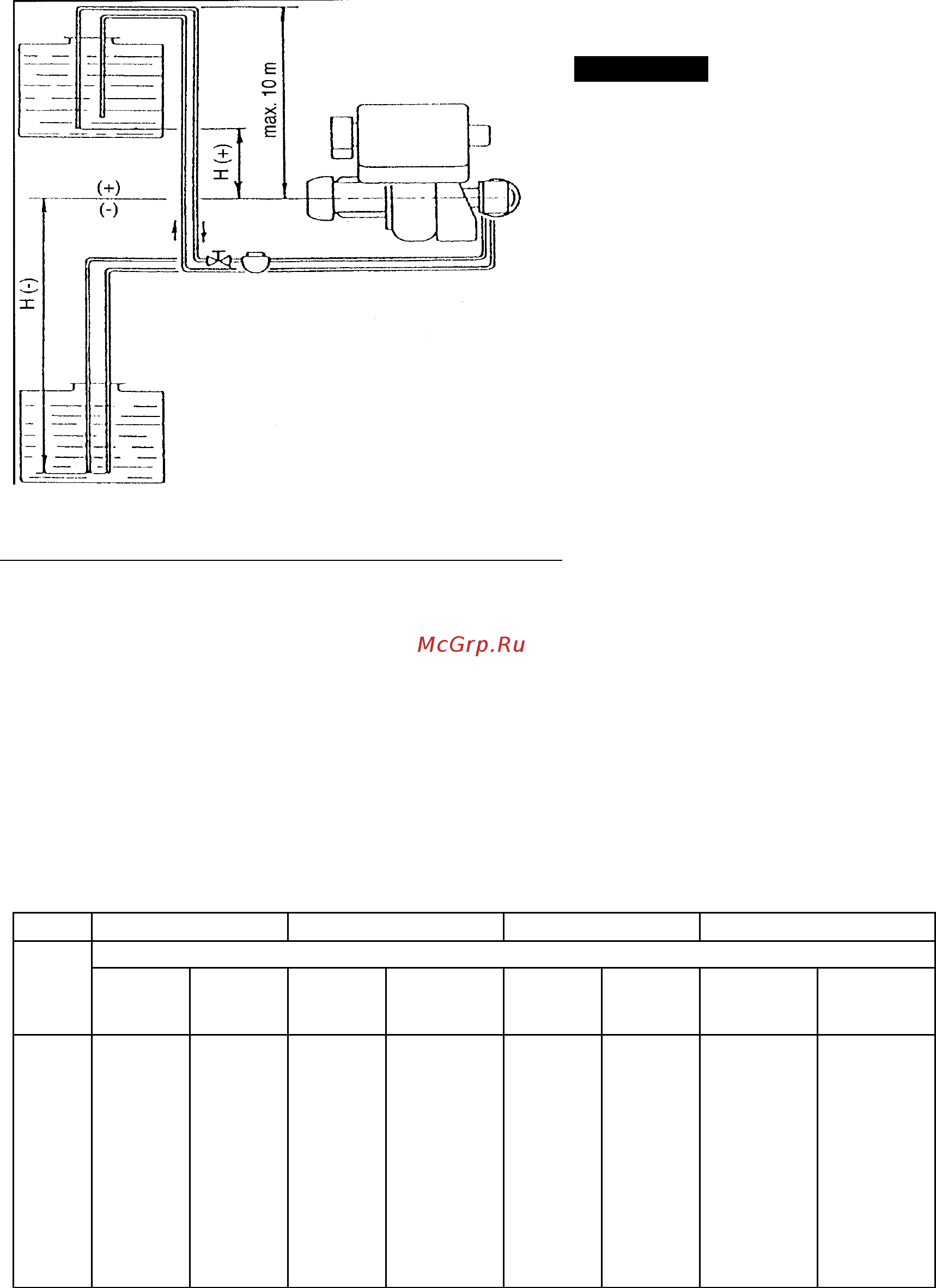

ТРУБОПРОВОД ТОПЛИВА
ВНИМАНИЕ:
Перед тем, как включать горелку, убедитесь, что
в обратном трубопроводе, идущем в бак, нет
пробок. Если будет какое-либо препятствие
течению топлива в трубопроводе, это вызовет
повреждение герметичного уплотнения насоса.
Разрежение в насосе не должно превышать 0,45 бар
(приблизительно 35 см ртутного столба). Если
разрежение будет больше, начнется высвобождение
газа из топлива.
Если бак с топливом находится ниже уровня
горелки, рекомендуется, чтобы обратный
трубопровод приходил на той же высоте, как и
всасывающий трубопровод.
В этом случае не нужен донный клапан.
Если обратный трубопровод будет подходить выше,
чем уровень топлива, обязательно необходимо
установить донный клапан.
Условные обозначения
Н = Разница уровней
L = Длина трубопровода общая
Фi = Внутренний диаметр трубы
Медные трубки с внутренним диаметром 14 и 16 мм можно заменить на стальные трубы, газ ½ дюйма и
газ ¾ дюйма.
ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ
Наполните насос топливом через штуцер для присоединения вакуумметра (27) (рисунок А) на странице 5.
Запустите горелку, выпустите воздух через штуцер для присоединения манометра (28) (рисунок А) на
странице 5 и подождите, пока насос не заполнится топливом.
Если произойдет аварийная остановка, повторите процедуру.
G/M 1400 2000 3000 4500
L m
Фi Фi Фi Фi Фi Фi Фi Фi
м
14 16 16 18 G 1/2" G 3/4" G 3/4" G1"
+2
,0
55
7
0
4
0
60
2
5
85
55
1
30
+1,5 45 65 35 55 23 80 50 120
+1,0 40 60 30 50 20 70 45 110
+0,5 35 50 25 45 18 65 40 100
0 30 45 20 40 15 60 35 90
-0,5 25 40 18 35 12 50 30 80
-1,0 20 35 15 30 10 45 25 70
-1
,
5 15 30 13 25 8 35 20 60
-2,0 10 25 10 20 5 30 15 45
-3
,
0 5 15 5 10 3 15 10 25
