15

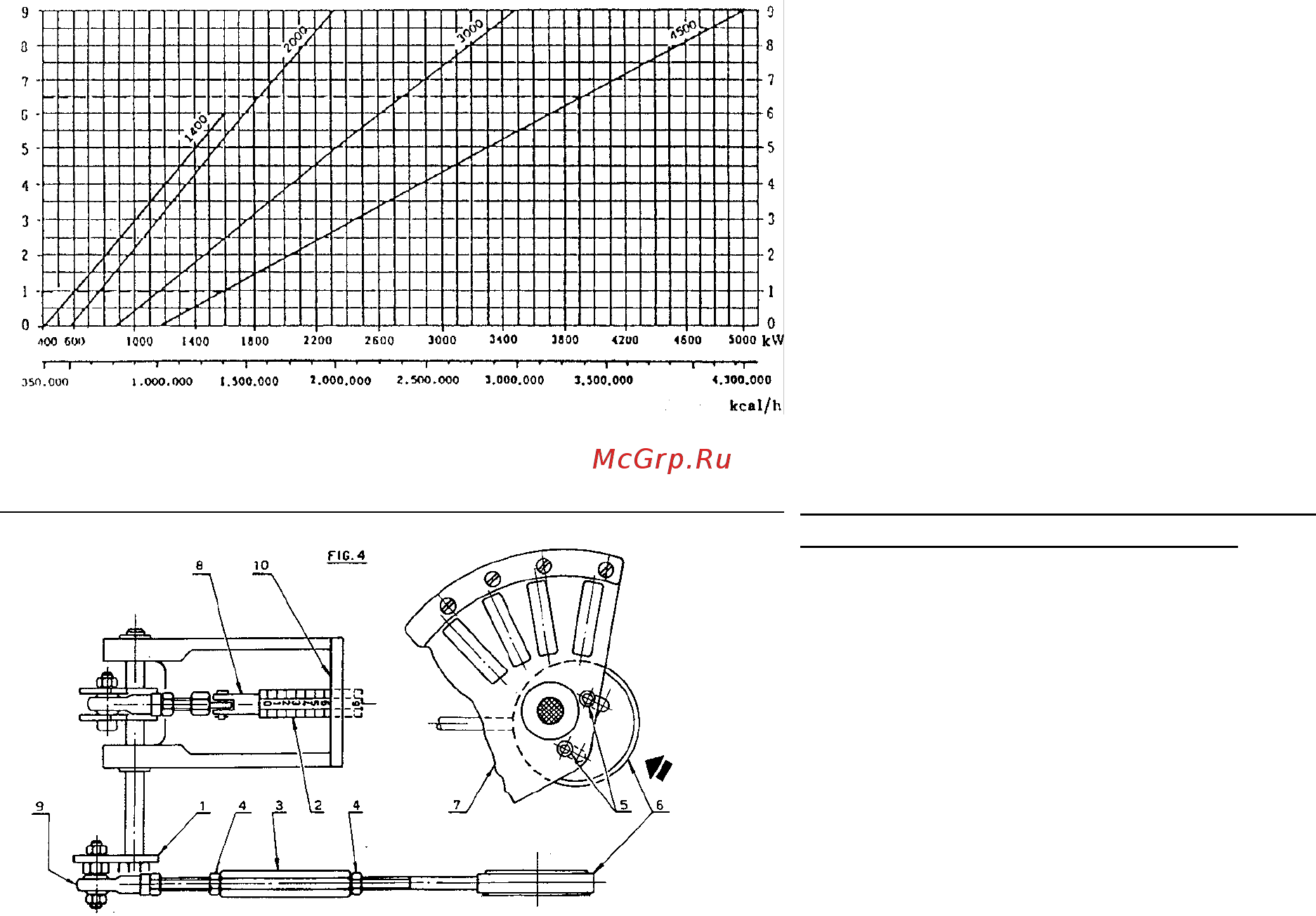

РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Перемещение головки горелки,
количество рисок
Мощность ( кВт / ккал/час)
(А)
(В)
Головка горелки движется
одновременно с эксцентриком 8
(рисунок В на странице 14), с
эксцентриками с изменяемым
профилем и с дроссельной заслонкой
газа. Положение головки видно по
цилиндру (2) (рисунок В).
Органы управления головкой
настраиваются на заводе и
рассчитаны на максимальный ход.
Если вам нужен другой диапазон
модуляции, то вы должны заново
отрегулировать приводящие
механизмы, таким образом, чтобы ход
головки соответствовал приведенной
диаграмме (А).
Если у вас трудности с розжигом,
действуйте следующим образом:
1) Отрегулируйте давление топлива в
обратном трубопроводе на
значение от 5 до 8 бар и
отрегулируйте расход воздуха,
чтобы горение происходило
правильно.
2) Если розжиг все равно происходит
плохо, установите головку горелки
на минимум, что соответствует
рискам 2 – 3, при этом настройки
для максимального расхода
должны остаться такими, как на
диаграмме.
Например:
Горелка GI/EMME 4500, должна менять производительность от 1.400.000 до 3.400.000 ккал/час, из диаграммы
находим: риска 1 для 1.400.000 ккал/час, риска 6,5 для 3.400.000 ккал/час, ход равен 5,5 рискам.
ЗАМЕЧАНИЕ:
Чтобы механизмы не заедали во время перемещения, не выходите за максимальный и минимальный пределы,
которые соответствуют положению цилиндра 2 (рисунок В) на риске 9, если серводвигатель находится в
положении 130°, и риске 0, если серводвигатель стоит на 0°.
Для того, чтобы изменить ход головки горелки, действуйте следующим образом:
На шатуне (1), который приводит в движение тяговый шток (8) головки горелки, имеется прорезь; при смещении
тяги (9) к внешней стороне прорези вы укоротите ход головки до значения приблизительно 20 мм. (примерно 4
риски).
Если вы хотите еще больше уменьшить ход, действуйте следующим образом:
Когда серводвигатель стоит в положении 0°, ослабьте винты (5) и толкните в направлении стрелки кольцо (6),
которое находится под эксцентриком с изменяемым профилем. Таким образом, вы уменьшите эксцентриситет и,
следовательно, ход головки.
После окончания настройки затяните винты (5).
Вышеописанная регулировка необходима для изменения хода головки горелки до нужной величины.
В описанном выше примере (ход 5,5 рисок) необходимо, чтобы начало и конец хода совпадали с нужными нам
значениями 1 и 6,5.
Для этого ослабьте гайки (4) и поверните шестигранный переходник (3) в одном направлении или в другом.
Когда серводвигатель установлен на 0°, риска 1 должна совпадать с плоскостью (10), а когда серводвигатель
находится в положении 130°, она должна совпадать с риской 6,5.
После завершения регулировки хорошо затяните гайки (4), при этом шаровой шарнир (9) должен находиться в
положении, как показано на рисунке (В).
Настройка головки производится при отключенной горелке и при заблокированном серводвигателе.
После завершения настройки проверьте вручную, как ходит эксцентрик (7), то есть при повороте от точки 0° до
точки 130° он не должен заедать и должен поворачиваться свободно.
