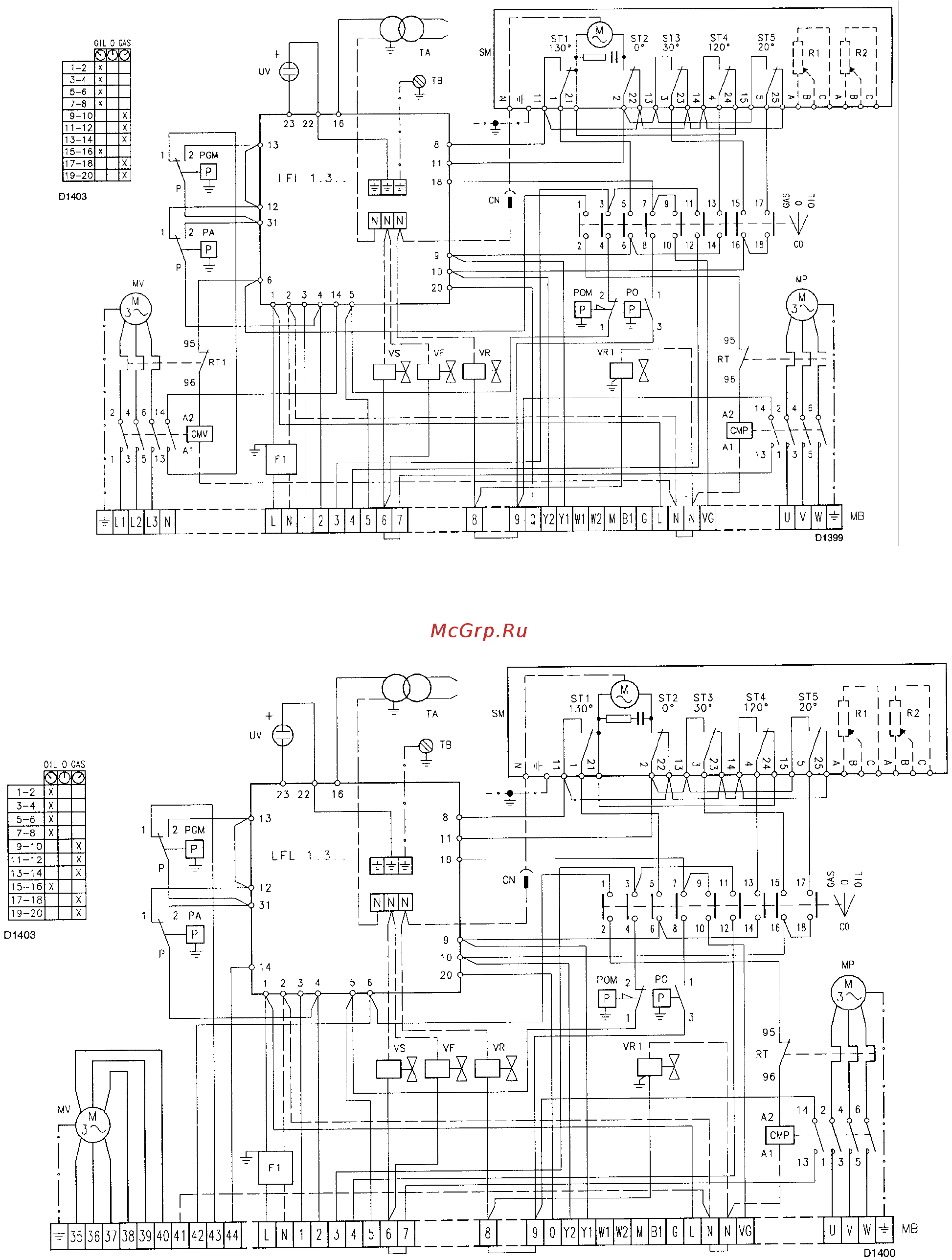

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ, ВЫПОЛНЯЕМАЯ НА ЗАВОДЕ / ПРЯМОЙ ПУСК
GI/EMME 1400 – 2000 – 3000
Переключатель
(А)
ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ, ВЫПОЛНЯЕМАЯ НА ЗАВОДЕ / ПУСК ЗВЕЗДА – ТРЕУГОЛЬНИК
GI/EMME 2000-3000-4500
Переключатель
(В)
Содержание
- Gi emme 1400 2000 3000 4500 1
- Вентиляторные комбинированные горелки дизельное топливо газ 1
- 1 минимальное давление измеряется на соединительной муфте при давлении в камере сгорания 0 бар чтобы достичь максимальной производительности 2 модель gi emme 4500 выпускается только в версии с дистанционным стартером звезда треугольник поэтому в момент заказа необходимо указать рабочее напряжение существующие модели модель код электропитание длина головки мм двигатель 3
- Gi emme 1400 3486653 3486654 230 400 n 230 400 n 385 495 прямой пуск прямой пуск 3
- Gi emme 2000 3487653 3487654 230 400 n 230 400 n 385 495 прямой пуск прямой пуск 3
- Gi emme 3000 3488753 3488754 230 400 n 230 400 n 476 606 прямой пуск прямой пуск 3
- Gi emme 4500 3489057 3489058 400n 400n 476 606 пуск звезда треугольник пуск звезда треугольник 3
- Замечание замечание монтажная организация несет ответственность за добавление элементов безопасности не предусмотренных в данном руководстве 3
- Технические данные 3
- Описание горелки 4
- Монтаж 5
- Трубопровод топлива 6
- G 20 __________ g 25 _ _ _ _ _ _ _ 7
- Gi emme1400 7
- Gì emme 2000 7
- Горелки с максимальной мощностью более горелки с максимальной мощностью более 120 квт розжиг должен происходить при мощности меньшей чем максимальная рабочая мощность если мощность при розжиге не превышает 120 квт то расчет делать не надо если же мощность при розжиге превышает 120 квт стандарт привязывает это значение к безопасному времени ts на блоке управления для ts 2с мощность розжига должна быть не более ½ максимальной рабочей мощности 7
- Дельта p на дроссельной заслонке газа 1 дельта p на дроссельной заслонке газа 2 давление измерено на штуцере замера давления 12 рисунок а на странице 3 давление в камере сгорания 0 мбар 7
- Для ts 3с мощность розжига должна быть не более 1 3 максимальной рабочей мощности 7
- Мощность горелки при розжиге 7
- Пример для газа g 20 максимальна рабочая мощность 1800 квт соответствует 180 н 7
- Пример максимальная рабочая мощность составляет 1800 квт мощность розжига должна быть не более чем 900 квт для ts 2 с 600 квт для ts 3 с 7
- Час после 10 розжигов с последующей блокировкой расход который вы считаете на счетчике должен быть не больше чем 180 360 0 5 н 7
- Чтобы измерить мощность розжига отсоедините провод датчика ионизации горелка произведет розжиг а по истечении безопасного времени произойдет аварийная остановка выполните один за одним 10 розжигов считайте со счетчика количество сгоревшего газа это количество должно быть не больше чем количество полученное по формуле nm3 час максимальная производительность горелки 360 7
- Gì emme 3000 8
- Gì emme 4500 8
- Газовая рампа 8
- Трубопровод по которому подается газ 2 ручной вентиль 3 антивибрационная вставка анаконда 4 манометр с кнопочным вентилем 5 фильтр 6 регулятор давления 7 реле минимального давления газа 8 предохранительный соленоидный клапан vs 9 регулировочный соленоидный клапан vr 10 дроссельная газовая заслонка 11 горелка 12 устройство контроля герметичности клапанов 8 и 9 в соответствии со стандартом en 676 для горелок с максимальной мощностью более 1200 квт обязательно должен производиться контроль герметичности 13 адаптер поставляется по на заказ отдельно от газовой рампы 14 реле максимального давления газа l газовая рампа поставляется отдельно в соответствии с кодом указанным в таблице на странице 7 l1 часть контура которая должна выполняться монтажной организацией значение потери давления в газовой рампе соответствуют природному газу g20 для газа g25 умножьте значения на 1 3 8
- Электрическая схема 10
- Дистанционный выключатель двигателя 13
- Насос 13
- Элементы горелки настраиваемые на заводе 13
- Регулировка головки горелки регулировка головки горелки 16
- Расположение электродов 17
- Регулировка воздушной заслонки регулировка воздушной заслонки 17
- Мод gi emme 2000 3000 4500 18
- Настройка для работы на газе 18
- Работа горелки а 19
- Неполадки в работе неполадки в работе вызвавшие их причины 20
