Подача топлива
ГАЗ
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RLS/BP MX
используется пропорциональный газовый клапан. Этот клапан позволяет поддерживать неизменное
оптимальное соотношение расхода газа и воздуха во всем диапазоне работы горелки в зависимости от
вырабатываемой мощности. Специальными импульсными трубками пропорциональный газовый клапан
соединен с головкой горелки (давление воздуха), камерой сгорания
(давление в камере сгорания) и
газопроводом между клапаном и горелкой (давление газа). При необходимости уменьшить или увеличить
мощность горелки, серводвигатель изменяет положение воздушной заслонки, вследствие чего изменяется
давление воздуха на головке горелки и давление в камере сгорания. Учитывая изменившиеся параметры,
газовый клапан через мембрану и систему рычагов устанавливает расход газа, соответствующий текущему
расходу воздуха. Конструкция пропорционального клапана позволяет отказаться от использования в газовой
рампе отдельного стабилизатора давления газа. С горелками серии RLS/BP MX используются следующие
газовые рампы: VGD 50, VGDF 65, VGDF 80, VGDF 100. Пропорциональный газовый клапан может быть
укомплектован блоком контроля герметичности артикул (3010367). Согласно Европейским нормам,
использование блока контроля герметичности является обязательным для горелок мощностью
более
1200 кВт. Установка газовой рампы и подача газа может осуществляться как с правой, так и с левой
стороны от горелки. При установке справа от горелки дополнительно требуется заказать адаптер I2
(артикул 3010222).

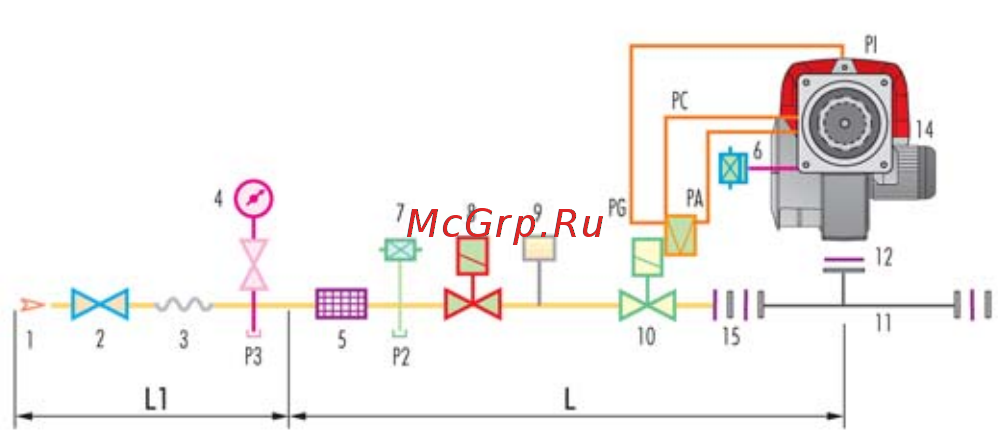

1 Подающий газопровод
2 Запорный газовый кран
3 Антивибрационная вставка
4 Манометр
5 Фильтр
6 Реле максимального давления газа
7 Реле минимального давления газа
8 Предохранительный электромагнитный
клапан
9 Блок контроля герметичности газовых
клапанов 8 и 9
10 Клапан регулятор соотношения воздух/газ
11 Адаптер газовая рампа-горелка
12 Штатная прокладка с фланцем
14 Горелка
15 Адаптер (кроме VGDF 80)
Р1 Штуцер для замера давления газа на
головке горелки
Р2 Штуцер замера давления газа после
фильтра
Р3 Штуцер замера давления газа перед
фильтром
PA Импульсная линия (давление воздуха)
РС Импульсная линия (давление в камере
сгорания)
PG Импульсная линия (давление газа)
L Газовая рампа, поставляемая отдельно
L1 Часть, выполняемая монтажной
организацией
