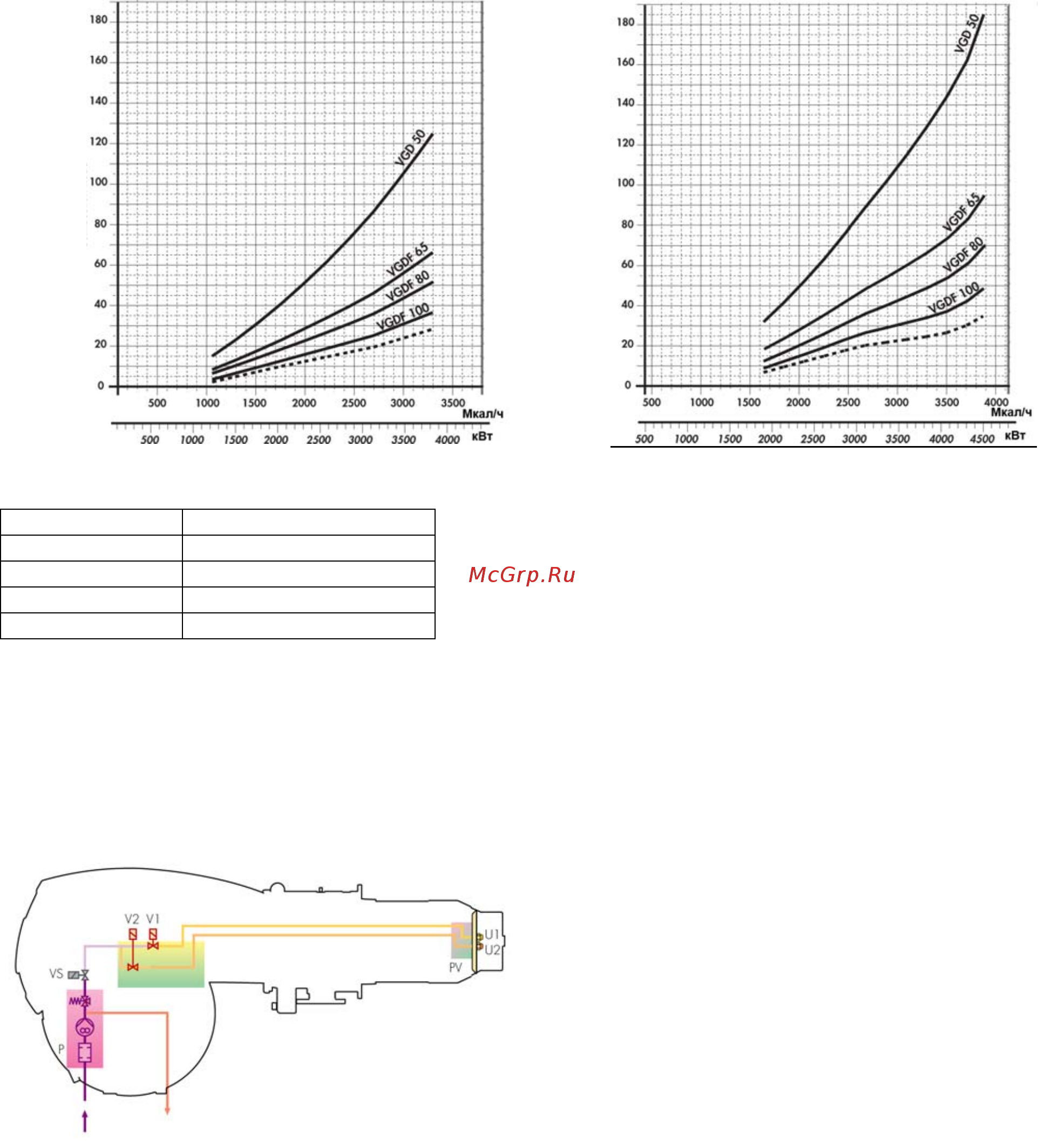

Графики подбора газовых рамп и к горелкам
На графиках показаны минимальные потери давления на горелках для различных газовых рамп. Для
определения минимального давления газа перед газовой рампой к потерям давления, определенным по
графику, необходимо прибавить аэродинамическое сопротивление теплогенератора.
Давление в камере
сгорания мбар.
RLS 300/BP MX
Давление в камере
сгорания мбар.
RLS 400/BP MX
На графике показана зависимость потери давления на головке горелки и газовой рампе (сплошная линия) и на
головке горелки (пунктирная линия) от мощности теплогенератора.
Газовая рампа артикул
VGD 50 3970215
VGDF 65 3970212
VGDF 80 3970213
VGDF 100 3970214
Дизельное топливо
На горелках серии RLS/BP MX установлены три электромагнитных клапана (предохранительный
клапан и два клапана подачи топлива).
Для распыления подаваемого насосом топлива в горелки серии RLS/BP MX устанавливается две
форсунки. Выбор номинала форсунок определяется исходя из предполагаемой мощности горелки и
распределения этой мощности между 1-й и 2-й ступенью.
Гидравлическая схема горелки
Р Топливный насос с фильтром и регулятором
давления в подающем топливопроводе
VS Предохранительный клапан на подающем
топливопроводе
V1 Топливный клапан 1-й ступени
V2 Топливный клапан 2-й ступени
PV Держатель форсунки
U1 Форсунка 1-й ступени
U2 Форсунка 2-й ступени
Система подачи дизельного топлива
На подающих топливопроводах должны быть установлены устройства безопасности,
предусмотренные действующими СНиПами.
В таблице указаны рекомендуемые диаметры топливопроводов для различных горелок, в
зависимости от разницы по высоте между горелкой и баком с топливом и расстояниями между ними.
L
MAX
максимальная эквивалентная длина топливопровода(м)
