Riello RLS 300/BP MX [6/11] Режим работы горелок
![Riello RLS 300/BP MX [6/11] Режим работы горелок](/views2/1661544/page6/bg6.png)

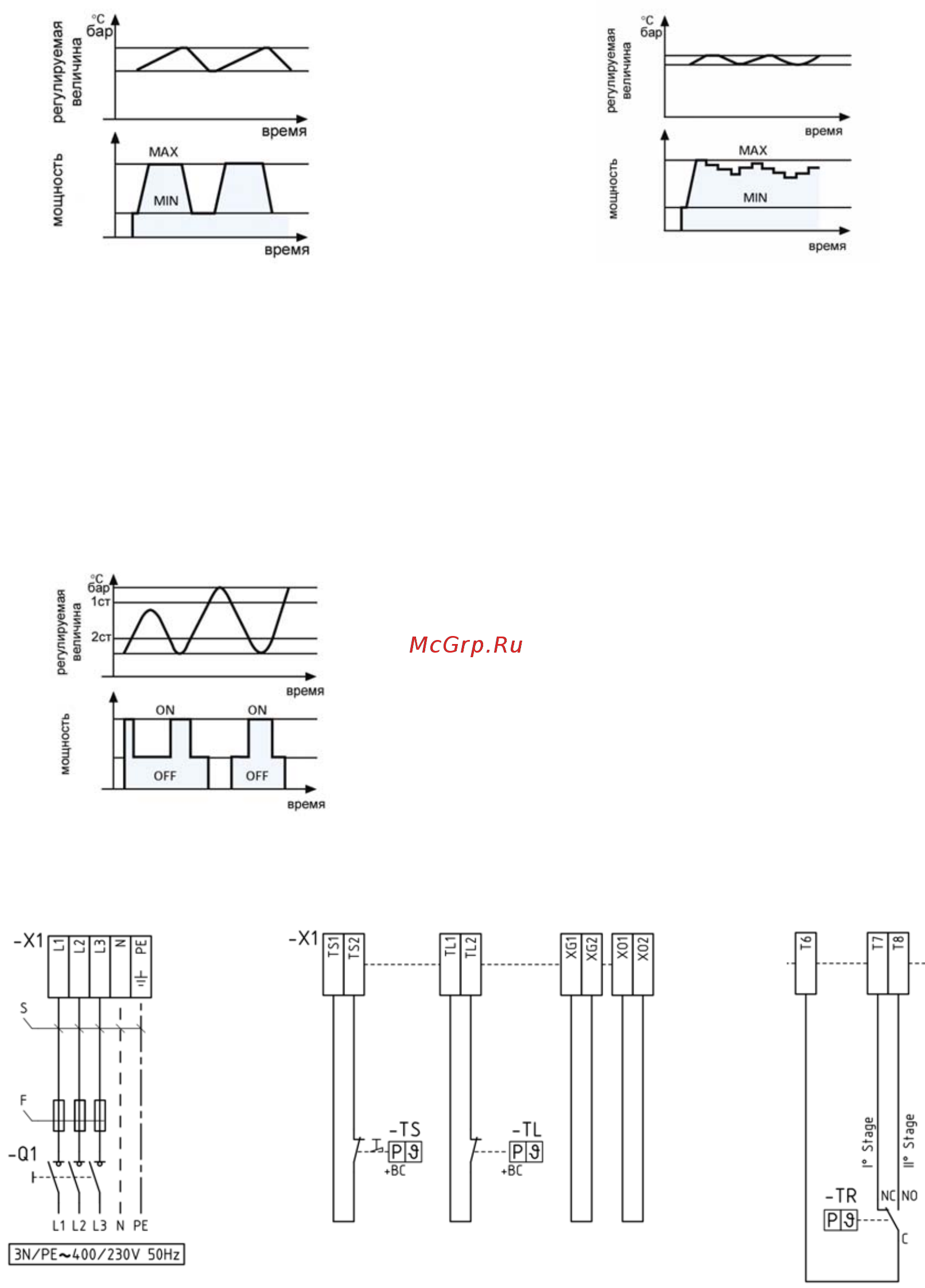

Режим работы горелок
Горелки серии RLS/BP MX могут работать :
Газ: в «двухступенчатом прогрессивном» или в «модуляционном» режиме.
Дизельное топливо: в «двухступенчатом режиме»
« Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом прогрессивном»
регулировании, горелка постепенно переходит с
одной ступени на другую плавно изменяя мощность
между двумя заданными значениями мощности.
При плавном «модулирующем» регулировании
горелка изменяет свою мощность в рамках диапазона
модулирования, поддерживая контролируемый
параметр (давление или температура) на заданном
уровне. Необходимым элементом системы
регулирования является датчик (температуры или
давления) и электронный ПИД – регулятор
(модулятор).
Датчик и модулятор не входят в комплект
поставки и заказываются отдельно.
«Двухступенчатое регулирование»
Электрические подключения
подключение питания устройства безопасности регулирующие устройства
X1 – клемма питания TS – аварийный термостат
TL – предельный термостат
TR – регулирующий термостат
