В – НАСТРОЙКА РЕГУЛЯТОРА ДАВЛЕНИЯ
При изменении давления в обратном трубопроводе (манометр 3 на рисунке 3), изменяется расход
топлива, которое выходит из форсунки.

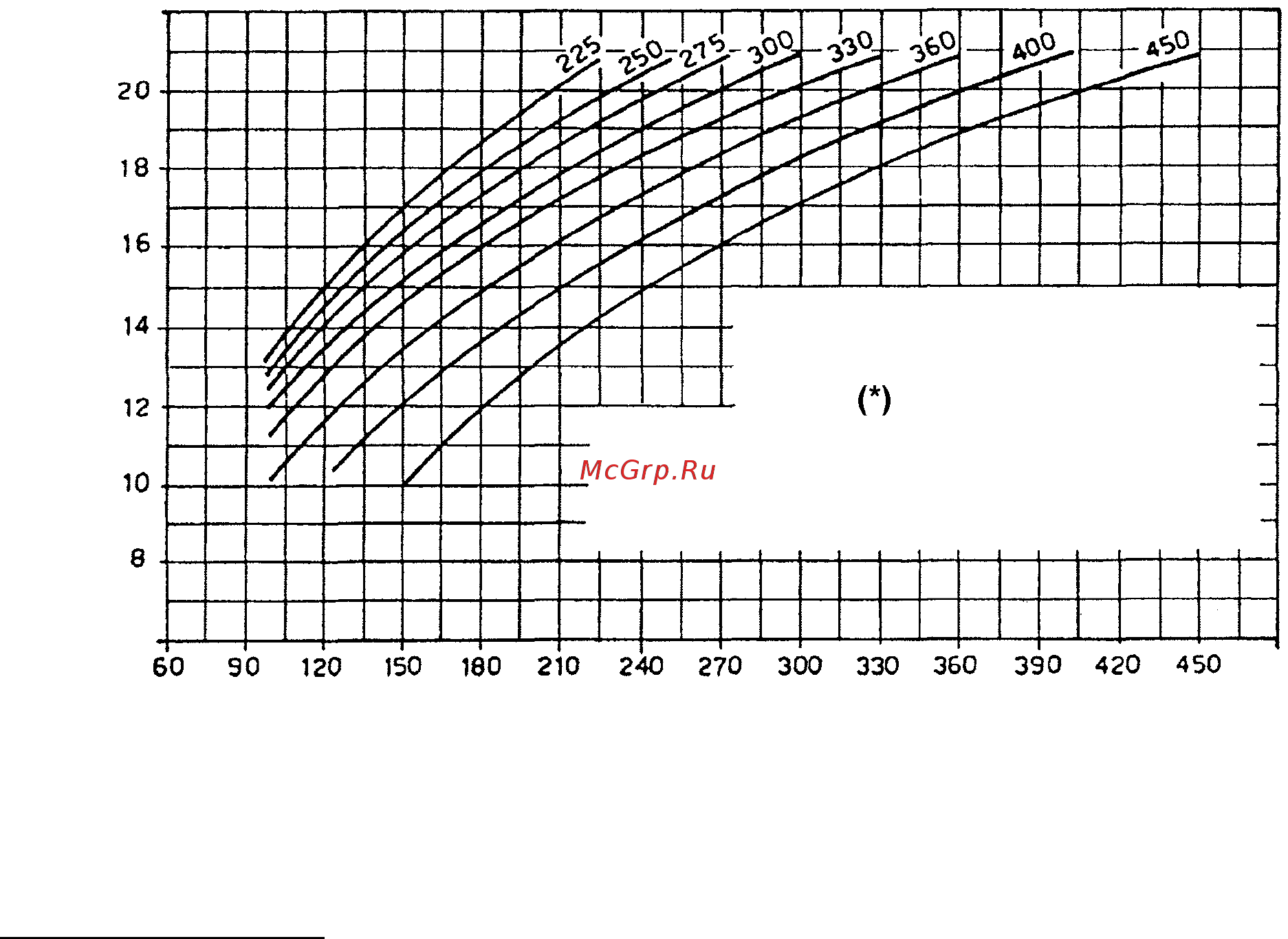

Соотношение между: типом и производительностью горелки – давлением в обратном
трубопроводе
Давлением в обратном трубопроводе, бар
Расход, кг/час
(*) диаграмма составлена для форсунок производства фирмы Fluidics, типа W2 - 50° для давления
в прямом трубопроводе 25 бар.
- рекомендуемые углы распыла 50°.
- Для узких камер сгорания используйте форсунки на 35°.
Рекомендуемые горелки:
Fluidics типа W2
Bergonzo типа B
Для того, чтобы настроить диапазон производительности (расхода топлива), в котором будет
работать форсунка, необходимо соответствующим образом отрегулировать максимальное и
минимальное давление топлива в обратном трубопроводе, идущем от форсунки, в соответствии с
приведенной диаграммой.
- После того как вы сняли форсунку, снимите с серводвигателя (12) защитную крышку
(рисунок 1), и разожгите горелку.
- После розжига сразу отключите электропитание серводвигателя, отсоединив разъем,
который находится в электрическом щитке управления (19) (рисунок 1).
Таким образом, горелка начнет работать при минимальной производительности.
- Отсоедините эксцентрик (1) (рисунок 5) от моторчика серводвигателя, нажав на кнопку (6)
(рисунок 2).
- Вручную медленно поверните эксцентрик с изменяемым профилем (1) (рисунок 5), который
жестко соединен с эксцентриком (8) (рисунок 3) и по манометру (3) (рисунок 3) смотрите,
как изменяется давление. Давление и производительность форсунки минимальны, когда
серводвигатель находится в положение 20°.
Давление и производительность форсунки максимальны, когда серводвигатель находится
в положение 130°.
Изменить давление в обратном трубопроводе можно с помощью эксцентрика (8) (рисунок
3) и гайки с контргайкой (6) (рисунок 3).
9
