Riello P 450 P/NА [12/17] С регулировка головки горелки
![Riello P 450 P/NА [12/17] С регулировка головки горелки](/views2/1662135/page12/bgc.png)
С – РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ

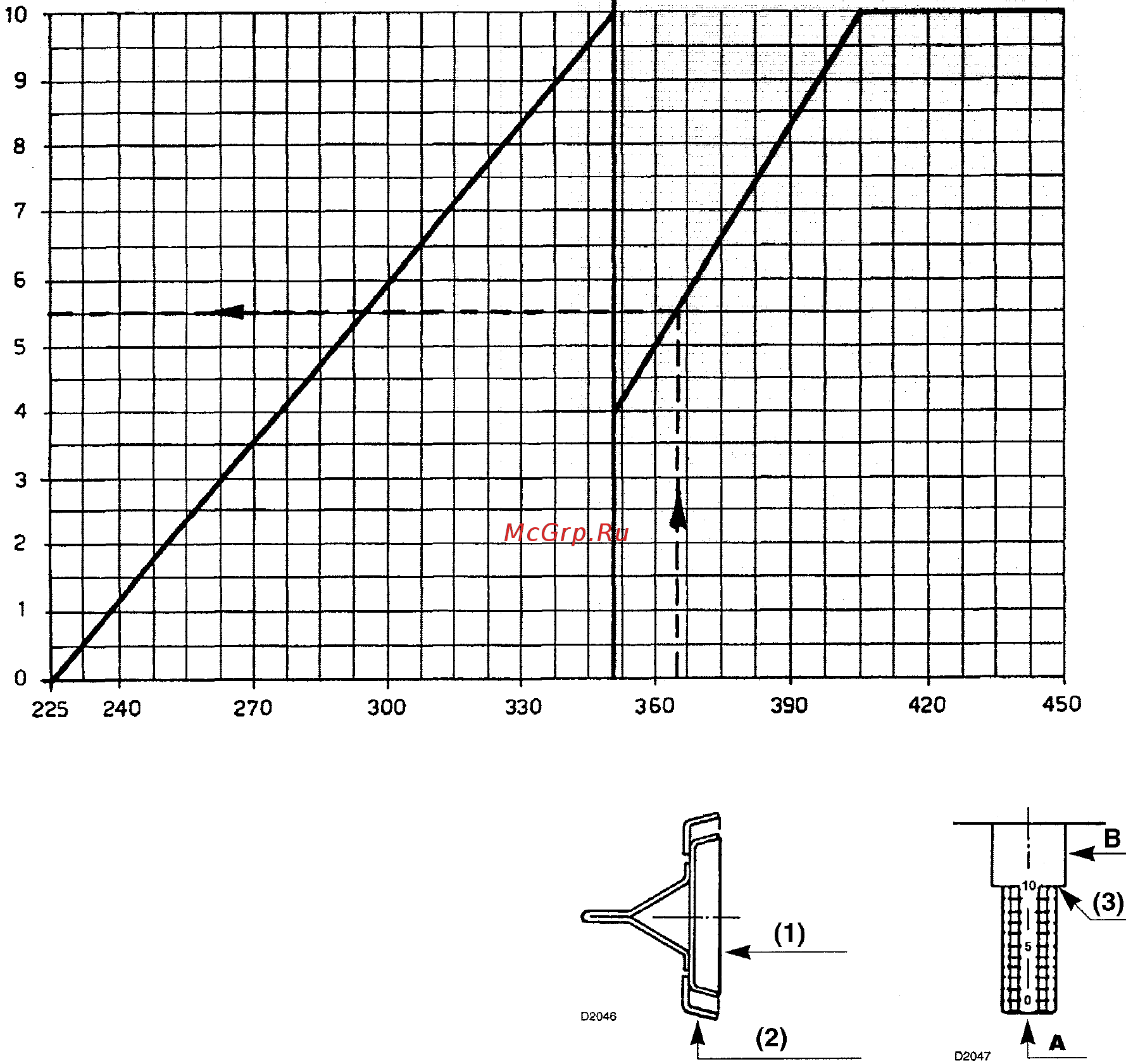

Головка горелки регулируется в зависимости от максимального расхода, приведенного на данной
диаграмме.
Винт с кольцом Винт без кольца
Регулировка головки горелки, количество рисок
Максимальный расход, кг/час
Для регулировки поворачивайте винт А до тех
пор, пока риска, рассчитанная по диаграмме, не
совпадет с краем гильзы В.
1) винт
2) кольцо
3) риска 10
Рис. 4
Например:
Горелку необходимо поставить на котле мощностью 3.240.000 ккал/час.
Примем КПД равным 90%, поэтому нам необходимо получить мощность 3.600.000 ккал/час, то есть
расход горелки 365 кг/час.
Возьмем среднее давление на нагнетании равным 25 бар и из диаграммы на странице 9 получим
для расхода 365 кг/час следующие данные:
- форсунка типа W2 – 400 - 50°
- максимальное давление в обратном трубопроводе 20 бар
Из приведенной выше диаграммы получим, что головку горелки необходимо установить на 5,5
рисок, в случае если на винте отсутствует сужающее кольцо.
11
