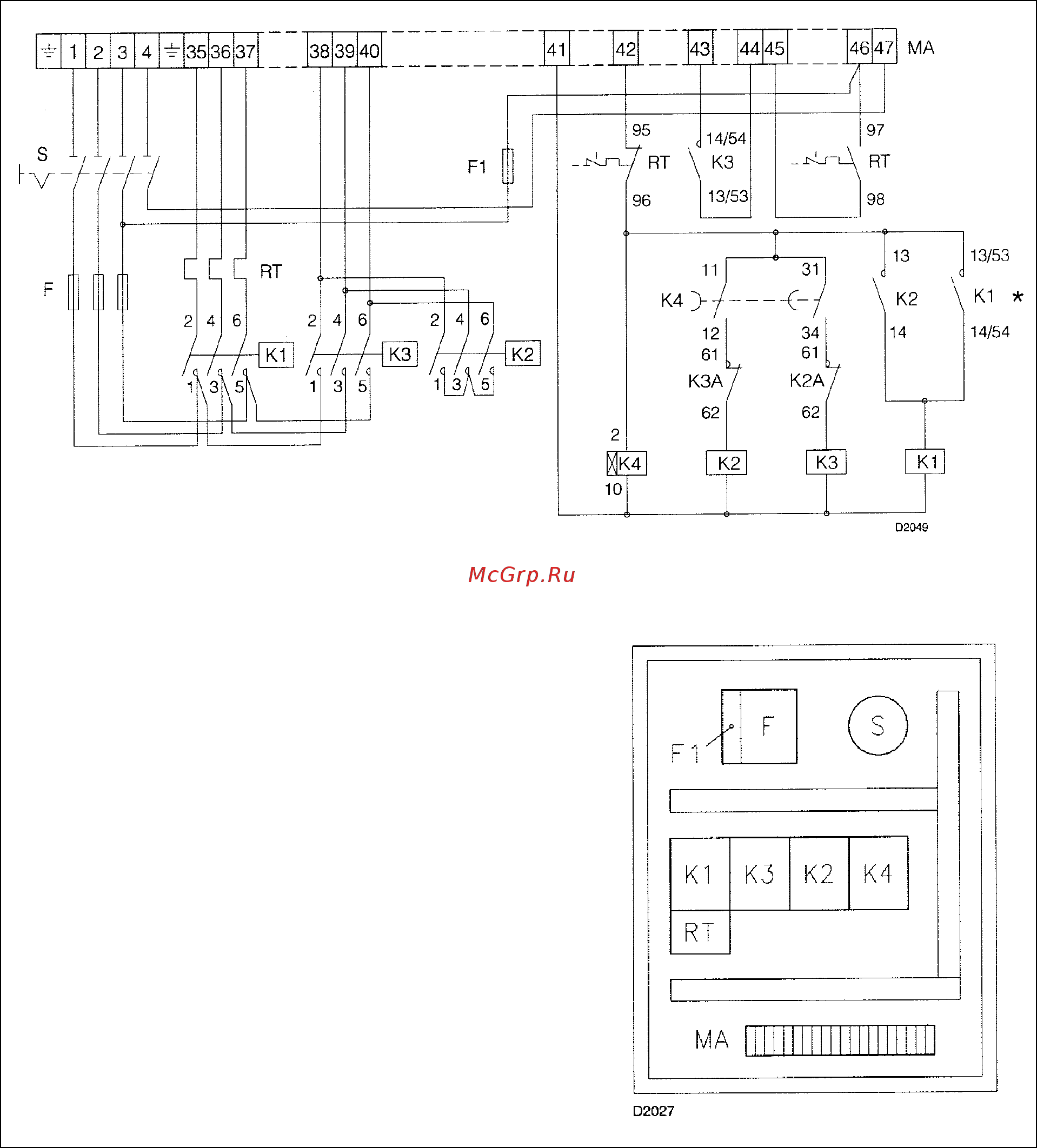

СТАРТЕР ЗВЕЗДА – ТРЕУГОЛЬНИК
ЭЛЕКТРИЧЕСКАЯ СХЕМА
ЗАМЕЧАНИЕ
* 13/14: для моделей на 400 Вольт
53/54: на дополнительный контакт для моделей на 230 Вольт
F: фильтр против радиопомех
F1: плавкий предохранитель в цепи управления
К1: основной контактор
К2: контактор для подключения на звезду
К3: контактор для подключения на треугольник
К4: таймер (установить на 10 секунд)
К2А: дополнительный контакт для К2
К3А: дополнительный контакт для К3
МА: клеммная колодка
RT: реле тепловой защиты (установить на 14А для
питания 400 Вольт, либо на 24 А для питания 230 Вольт)
S: сигнальное устройство с блокировкой дверцы
5
