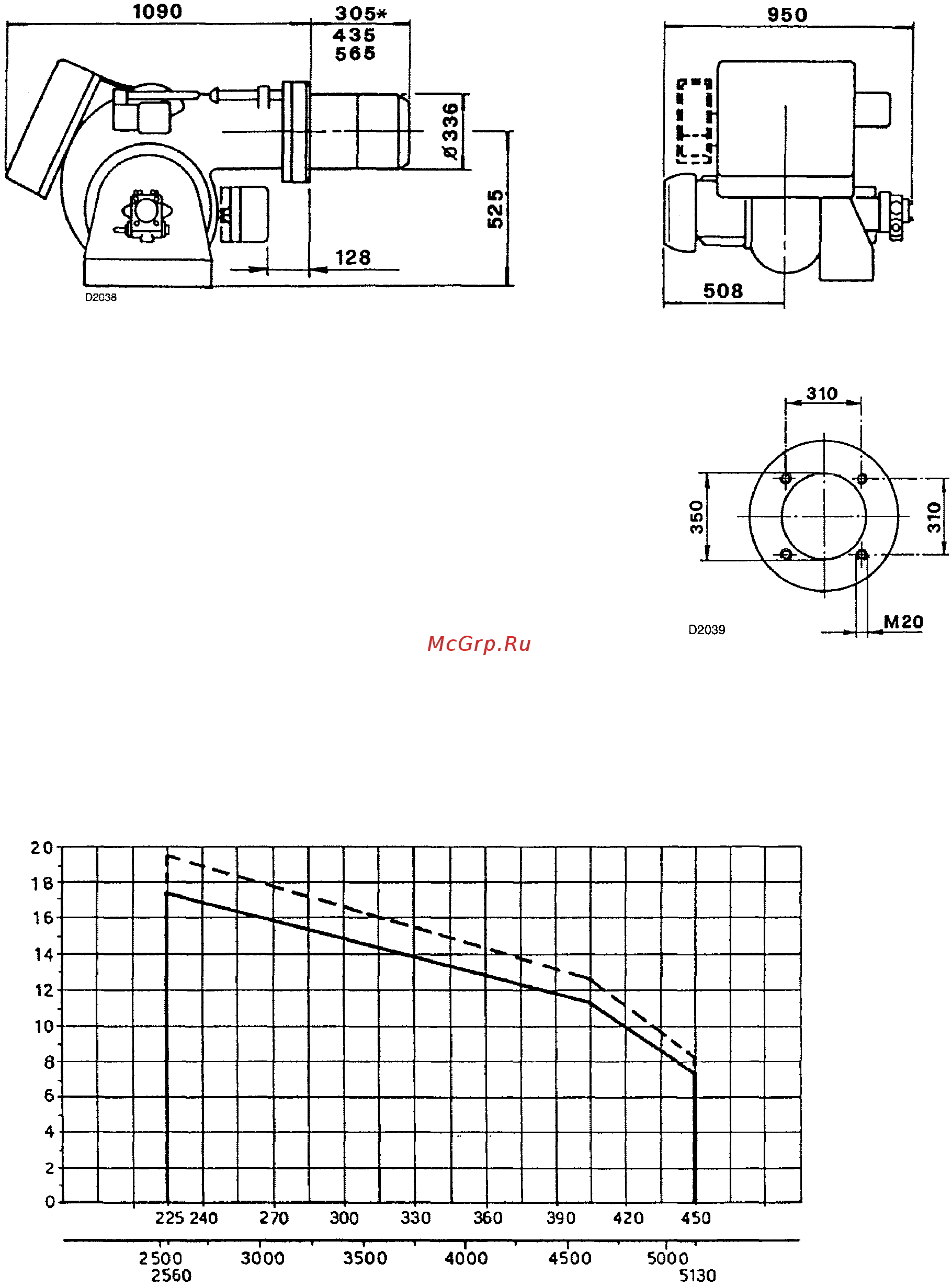

ГАБАРИТНЫЕ РАЗМЕРЫ
* эта длина получается при установке расширительных прокладок, которые поставляются
отдельно.
ОТВЕРСТИЯ ВО ФЛАНЦЕ КОТЛА – ВЫСТУП
ГОЛОВКИ ГОРЕЛИ
Для того, чтобы определить, насколько должна
выступать головка горелки, следуйте рекомендациям
изготовителя котлов.
Если дымогарная камера котла находится спереди,
установите защитную прокладку из огнеупорного
материала на той части головки, которая будет находиться
в камере сгорания.
Во время работы мощность горелки изменяется в диапазоне от максимального значения
до минимального.
Максимальная производительность должна находиться внутри рабочей области,
приведенной ниже.
ДАВЛЕНИЕ В КАМЕРЕ СГОРАНИЯ – МАКСИМАЛЬНЫЙ РАСХОД
Кг/час
мбар
кВт
Прерывистая линия – предельное значение
Сплошная линия – безопасное значение
Минимальный расход может опускаться до 100 кг/час.
Максимальное соотношение при изменении производительности – 1 : 3 (150 – 450 кг/час).
2
Содержание
- Ppress 450 p n 1
- Riello 1
- Горелка на мазуте 1
- Габаритные размеры 3
- Отверстия во фланце котла выступ головки горели 3
- Трубопровод подачи топлива 4
- Электрическое подключение 5
- Стартер звезда треугольник 6
- Электрическое подключение 7
- А серводвигатель 8
- В насос 8
- Органы управления горелкой 8
- D таймер 9
- Настройка горелки 9
- С пускатель 9
- В настройка регулятора давления 10
- Регулятор давления 11
- С регулировка головки горелки 12
- D регулировка воздушной заслонки 13
- Регулировка температуры распыла 14
- Операции с держателем форсунки 15
- Программа пуска горелки 15
- Принципиальная гидравлическая схема 16
