Riello P 450 P/NА Инструкция по эксплуатации онлайн [2/17] 526737
![Riello P 450 P/NА Инструкция по эксплуатации онлайн [2/17] 526737](/views2/1662135/page2/bg2.png)
Мощность 1140 – 5130 кВт - 100 – 450 кг/час
Режим работы 2 ступени / модуляционный режим работы (с
модулятором)
Топливо
Мазут, максимальная вязкость при 50°С: 50 мм
2
/с (7°Е),
с дополнительным оборудованием до 500 мм
2
/с (65°Е)
230 Вольт +/- 10% ~ 50 без нейтрали Электрическое питание
400 Вольт +/- 10% ~ 50 с нейтралью
Двигатель 44 А / 230 Вольт - 25А / 400 Вольт
Трансформатор розжига Первичная: 2,35А – Вторичная: 2 х 6 кВ – 35 мА
Мощность нагревателей 19,6 кВт
Потребляемая электрическая мощность 34 кВт
Насос 940 кг/час при 25 бар
Степень защиты IP 40 согласно стандарта EN 60529

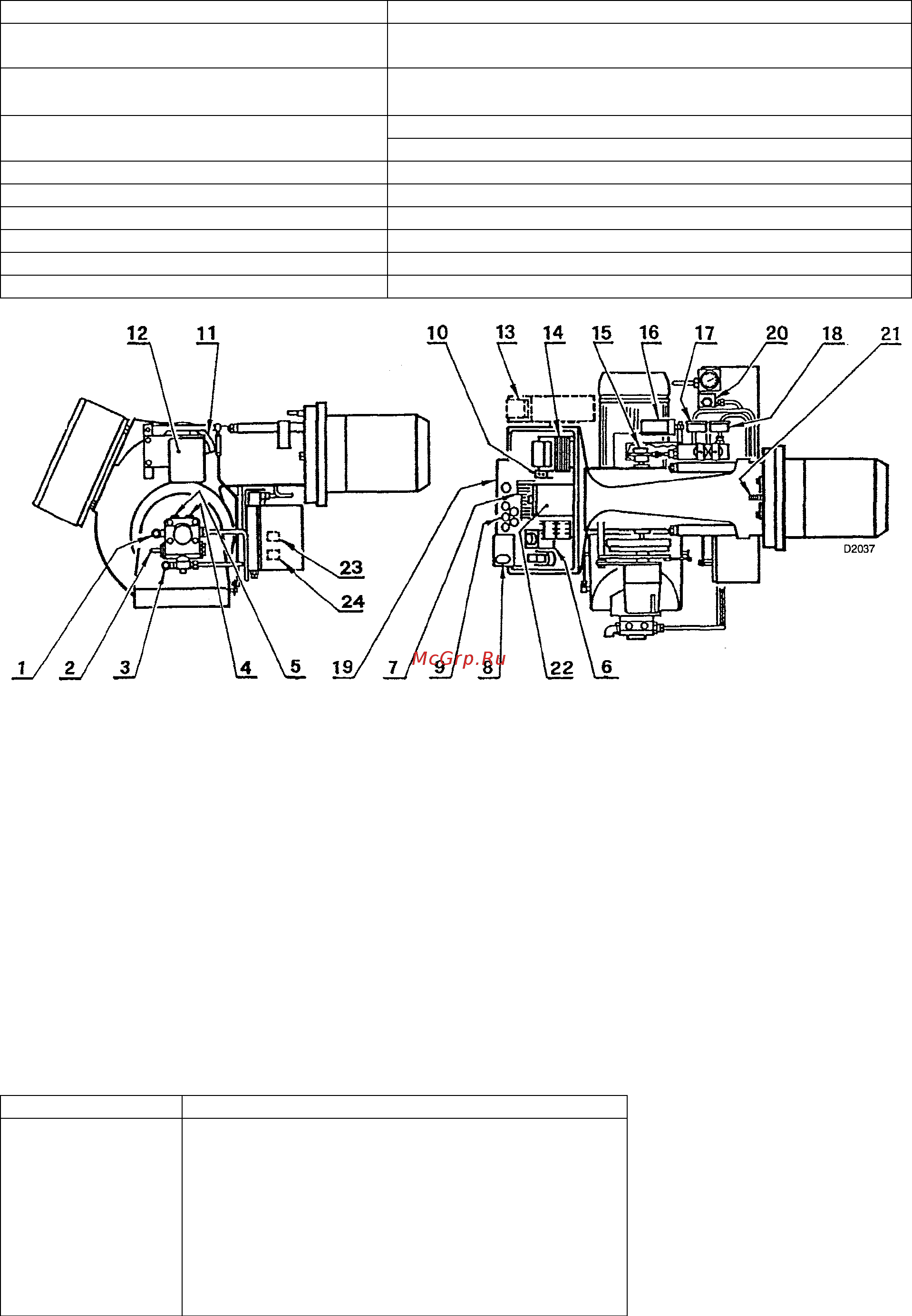

рисунок 1
1 – патрубок всасывания
2 – регулятор давления на насосе
3 – патрубок обратного трубопровода
4 – штуцер манометра (¼’)
5 – штуцер вакуометра (¼’)
6 – таймер
7 – клеммник
8 – кнопка перезапуска автомата горения после
аварийной остановки с сигнализацией об аварийной
остановке
9 – отверстие для проводов
10 – регулировочный термостат
11 – эксцентрик регулировки подачи воздуха
12 – серводвигатель
13 – регулятор для плавного регулирования (только
в моделях с модуляционным режимом работы)
14 – трансформатор розжига
15 – эксцентрик регулировки давления в
обратном трубопроводе
16 – реле давления
17 – манометр давления в обратном
трубопроводе
18 – манометр давления в прямом
трубопроводе
19 – щит управления
20 – фильтр
21 – винт регулировки головки горелки
22 – магнит открывания иглы форсунки
23 – термостат минимальной температуры
24 – термостат максимальной температуры
Количество Комплектность поставки
2
2
4
1
1
7
2
1
1
Гибкие топливные шланги
Ниппели
Винты
Теплоизоляционная прокладка
Пускатель
Отверстие для проводов
Удлинители (только для длинной головки)
Инструкция по монтажу и эксплуатации
Спецификация запасных частей
1
Содержание
- Ppress 450 p n 1
- Riello 1
- Горелка на мазуте 1
- Габаритные размеры 3
- Отверстия во фланце котла выступ головки горели 3
- Трубопровод подачи топлива 4
- Электрическое подключение 5
- Стартер звезда треугольник 6
- Электрическое подключение 7
- А серводвигатель 8
- В насос 8
- Органы управления горелкой 8
- D таймер 9
- Настройка горелки 9
- С пускатель 9
- В настройка регулятора давления 10
- Регулятор давления 11
- С регулировка головки горелки 12
- D регулировка воздушной заслонки 13
- Регулировка температуры распыла 14
- Операции с держателем форсунки 15
- Программа пуска горелки 15
- Принципиальная гидравлическая схема 16
