Подача газообразного топлива

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии ER

установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель. С горелками

этой серии используются одноступенчатые газовые рампы низкого давления (максимальное рабочее

давление 500 мбар) и одноступенчатые газовые рампы высокого давления (максимальное рабочее

давление 4 бар) Подача газа может осуществляться как

с правой, так и с левой стороны от горелки.

Подробная информация о компонентах газовых рамп и принадлежностям к ним см. в главе

«Дополнительное оборудование для промышленных горелок»

Потери давления газа на горелке

На графиках показаны потери давления газа на головках горелок и на дроссельной заслонке.

Для определения минимально необходимого давления газа перед газовой рампой к

суммарным потерям на головке горелки необходимо добавить аэродинамическое сопротивление

теплогенератора и суммарные потери давления на газовой рампе.

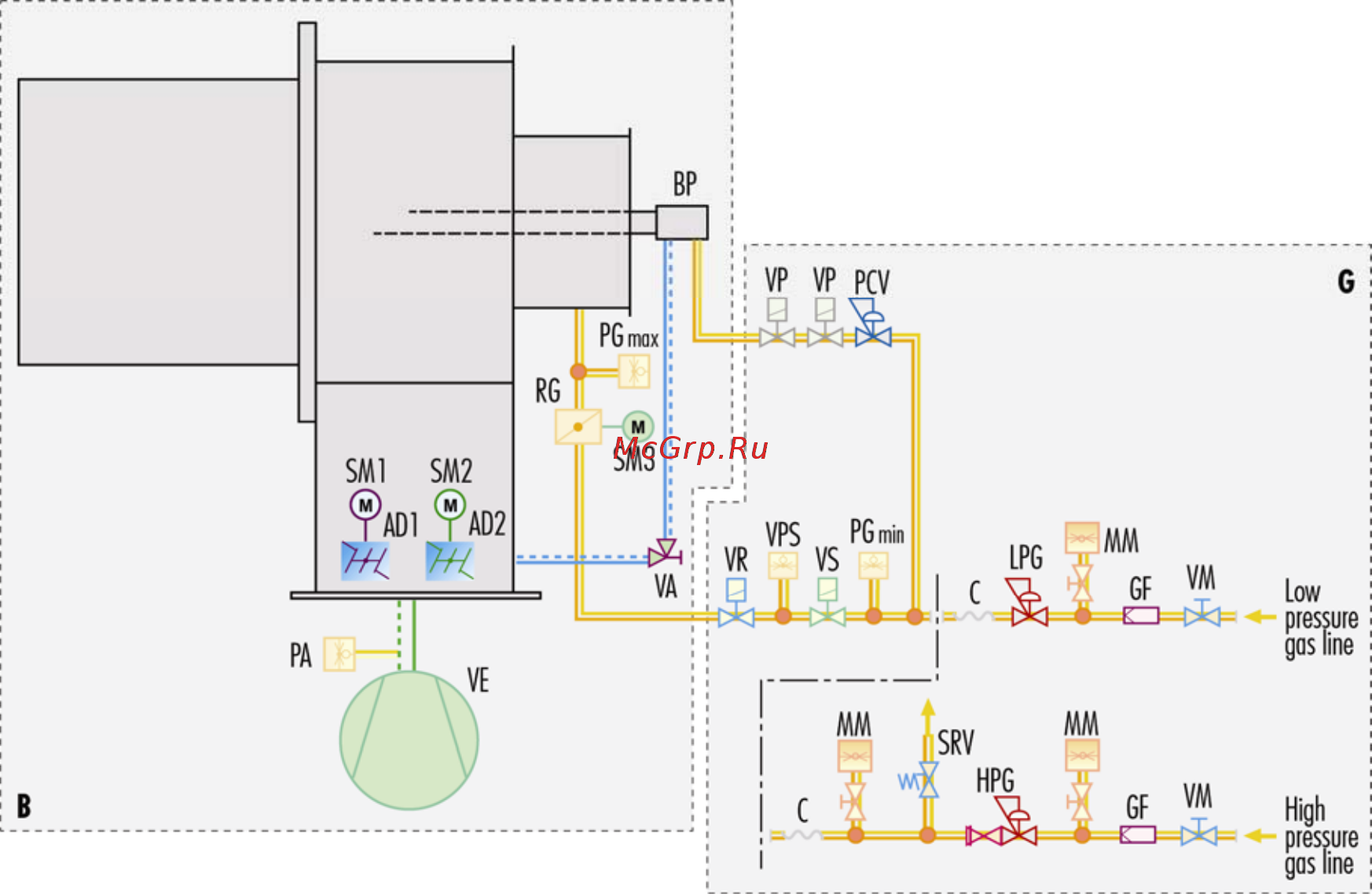

B Горелка VR Регулирующий клапан

G Трубопровод подачи газа VPS Блок контроля герметичности клапанов

VE Вентилятор VS Предохранительный клапан

PA Реле минимального давления воздуха PGmin Реле минимального давления газа

AD1 Воздушная заслонка первичного воздуха C Антивибрационная вставка

AD2 Воздушная заслонка вторичного воздуха VA Регулирующий клапан давления воздуха

SM1 Сервопривод воздушной заслонки

первичного воздуха

LPG Стабилизатор даления газа низкого

давления

SM2 Сервопривод воздушной заслонки

вторичного воздуха

MM Манометр

SM3 Сервопривод регулятора расхода газа GF Фильтр

PGmax Реле максимального давления газа VM Ручной запорный кран

RG Дроссельная заслонка SRV Предохранительно сбросной клапан

BP Пилотная горелка HPG Стабилизатор даления газа высокого

давления

VP Клапан пилотной горелки PCV Стабилизатор давления газа пилотной

горелки
