Riello ER 9 [7/10] Подача воздуха на горение
![Riello ER 20 [7/10] Подача воздуха на горение](/views2/1662270/page7/bg7.png)
7

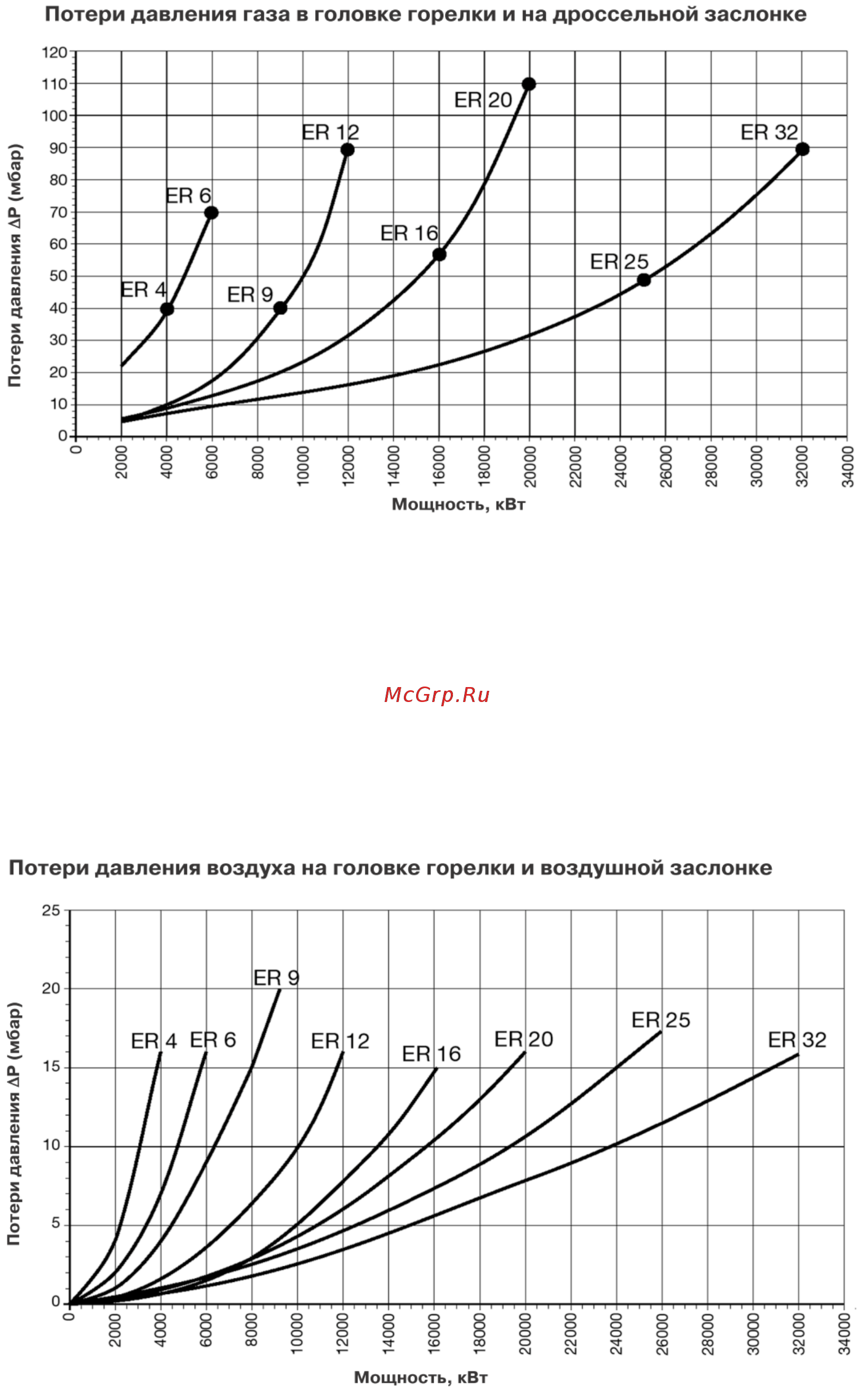

Подача воздуха на горение
Подача воздуха на горение осуществляется посредством отдельно стоящего центробежного
вентилятора. Параметры вентилятора выбираются проектной организацией в зависимости от
максимальной мощности горелки и аэродинамического сопротивления газовоздушного тракта
теплогенератора. Характеристики имеющихся вентиляторов можно посмотреть в разделе
«Дополнительное оборудование для промышленных горелок».
Горелки серии ER оборудованы двумя воздушными заслонками первичного и вторичного
воздуха
управляемыми отдельными сервоприводами. Регулирование подачи воздуха
осуществляется посредством изменения положения воздушной заслонки при изменении мощности
горелки.
Подача вторичного воздуха осуществляется вдоль оси горелки через завихритель позволяет
поддерживать и изменять форму факела.
