Riello ER 9 [9/10] Упаковка

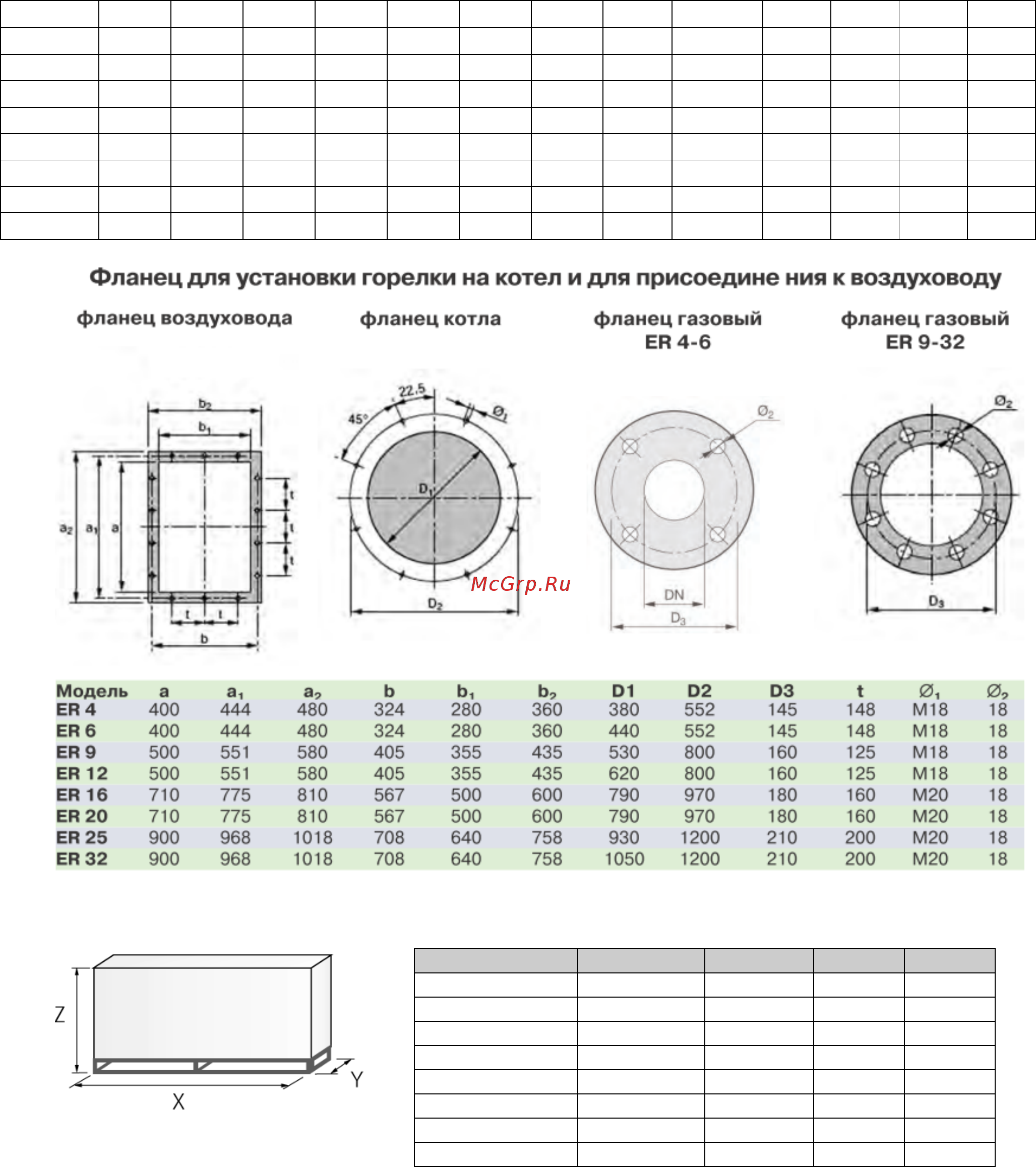

![Riello ER 20 [9/10] Упаковка](/views2/1662270/page9/bg9.png)
9
Модель
A B C D E F H I M N P Y V
ER 4
855 455 400 835 1160 330 370 530 DN65 605 380 307 542
ER 6
855 455 400 835 1160 330 430 530 DN65 605 380 307 542
ER 9
1150 600 550 1170 1345 350 520 720 DN80 765 457 345 588
ER 12
1150 600 550 1170 1345 350 600 720 DN80 765 457 345 588
ER 16
1623 903 720 1570 1670 372 690 970 DN100 1122 716 423 600
ER 20
1623 903 720 1570 1670 372 770 970 DN100 1122 716 423 600
ER 25
1835 1007 828 1758 1952 472 870 1050 DN125 1294 794 487 708
ER 32
1835 1007 828 1758 1952 472 980 1050 DN125 1294 794 487 708
Упаковка
Модель X Y Z кг
ER 4
2090 1460 1680 200
ER 6
2090 1460 1680 200
ER 9
2300 1750 1900 300
ER 12
2300 1750 1900 300
ER 16
2450 1850 2000 500
ER 20
2450 1850 2000 500
ER 25
3000 2500 2300 800
ER 32
3000 2500 2300 1550
Содержание
- Er 12 1750 9000 12000 1
- Er 16 2350 12000 16000 1
- Er 20 3000 16000 20000 1
- Er 25 3500 20000 25000 1
- Er 32 4000 25000 32000 1
- Er 4 540 2500 4000 1
- Er 6 840 4000 6000 1
- Er 9 1250 6000 9000 1
- Модуляционные промышленные блочные горелки с низкими выбросами оксидов азота low n 1
- Наименование мощность квт 1
- Промышленные блочные горелки_________________ 1
- Серия er 1
- Функциональные характеристики 1
- Диаграммы рабочих областей 2
- Технические характеристики 3
- Гидравлическая схема горелок 4
- Гидравлическая схема подачи топлива 4
- Подача жидкого топлива 4
- Для регулирования подачи газа во всем диапазоне модулирования на горелках серии er установлена дроссельная газовая заслонка этой заслонкой управляет серводвигатель с горелками этой серии используются одноступенчатые газовые рампы низкого давления максимальное рабочее давление 500 мбар и одноступенчатые газовые рампы высокого давления максимальное рабочее давление 4 бар подача газа может осуществляться как с правой так и с левой стороны от горелки подробная информация о компонентах газовых рамп и принадлежностям к ним см в главе дополнительное оборудование для промышленных горелок 6
- На графиках показаны потери давления газа на головках горелок и на дроссельной заслонке для определения минимально необходимого давления газа перед газовой рампой к суммарным потерям на головке горелки необходимо добавить аэродинамическое сопротивление теплогенератора и суммарные потери давления на газовой рампе 6
- Подача газообразного топлива 6
- Потери давления газа на горелке 6
- Подача воздуха на горение 7
- Габаритные размеры 8
- Режим работы горелки 8
- 1460 1680 200 9
- 1750 1900 300 9
- 1850 2000 500 9
- 2500 2300 1550 9
- 2500 2300 800 9
- Модель x y z кг 9
- Упаковка 9
- Спецификация для заказа горелки 10
