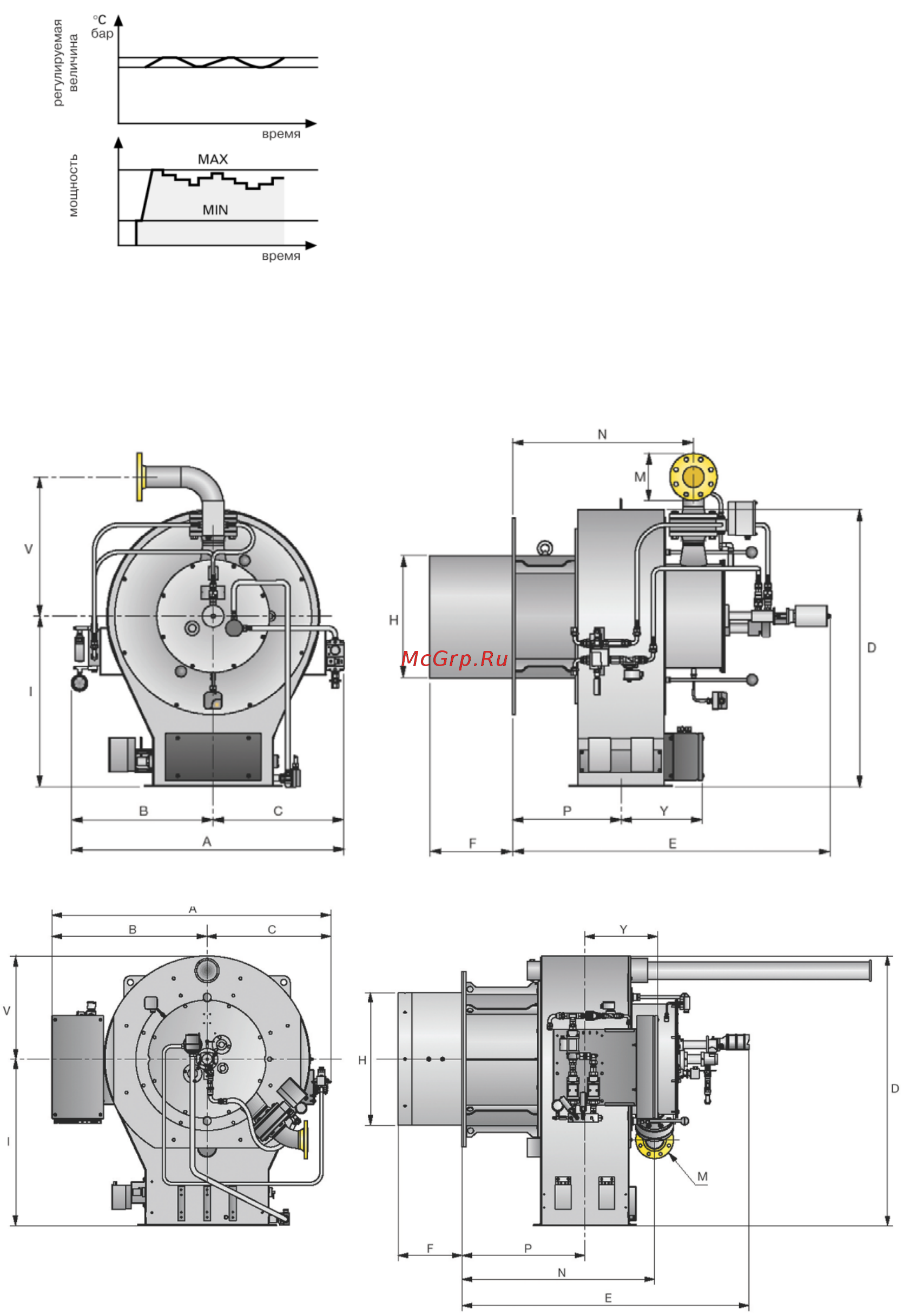

![Riello ER 20 [8/10] Габаритные размеры](/views2/1662270/page8/bg8.png)
8
Режим работы горелки
Горелки серии ER комплектуются пультами управления со встроенным блоком управления
AUTOFLAME. Благодаря наличию блока AUTOFLAME горелки серии ER обеспечивают
модуляционный режим работы.
«Модуляционное» регулирование
При плавном «модулирующем»
регулировании горелка изменяет свою мощность
в рамках диапазона модулирования
поддерживая контролируемый параметр
(давление или температура) на заданном
уровне. Необходимым элементом системы
регулирования является датчик (давления или
температуры) который измеряет значение
контролируемого параметра и передает его на
блок управления.
Датчик не входит в комплект поставки и
заказывается
отдельно. См. раздел
«Дополнительные принадлежности».
Габаритные размеры
ER 4 – 6 – 9 – 12
ER 16 – 20
