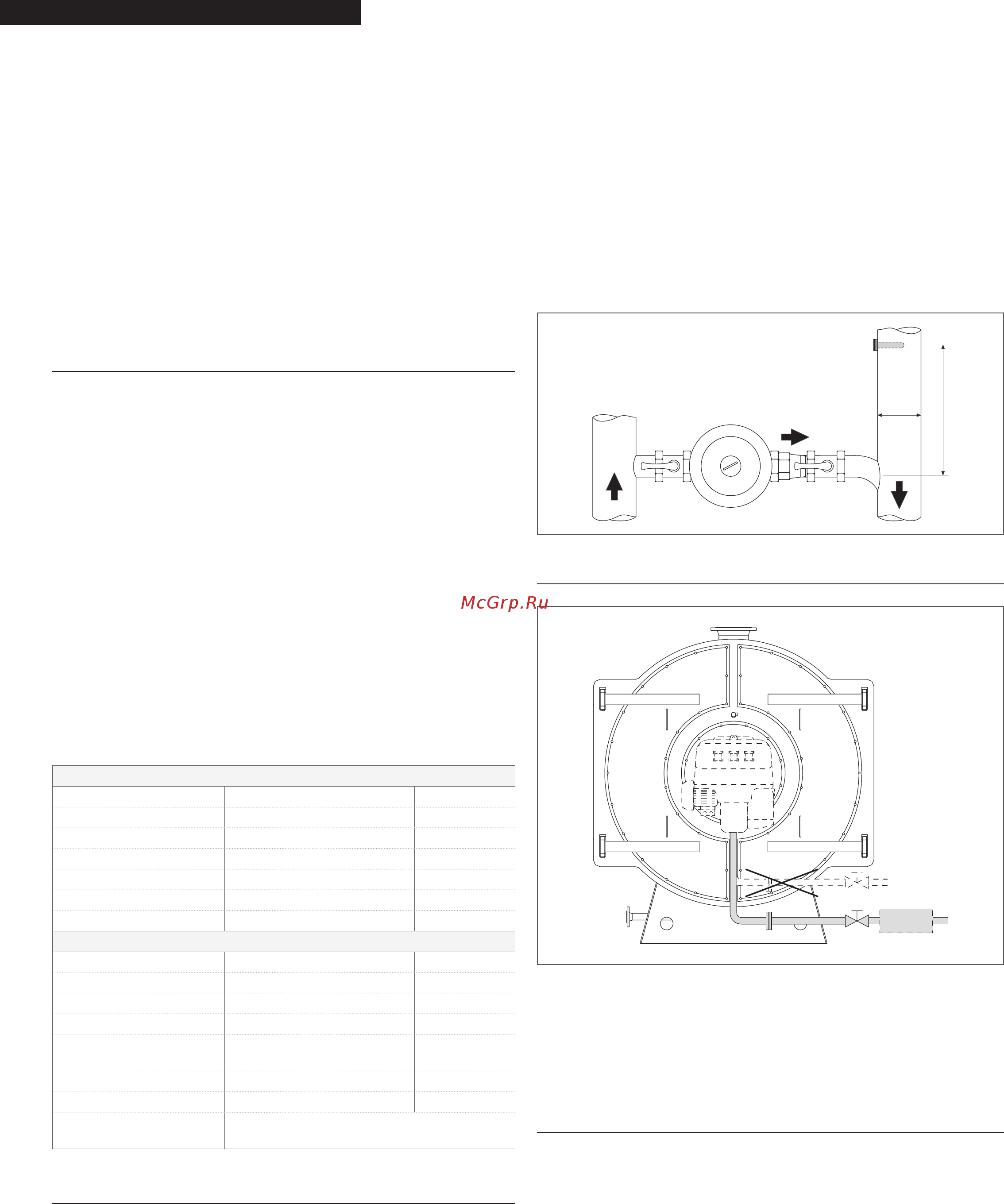

14
МОНТАЖНИКУ
9
Выбор и монтаж частей системы находятся в компетенции
монтажника, который должен руководствоваться
действующим законодательством и правилами монтажа.
9
В системах отопления, в которых залит антифриз,
необходимо использовать гидравлические
разъединители (стрелки).
9
Слив (Sc) из каждого предохранительного клапана
установленного на котле или на бойлере, должен быть
соединён с соответствующей системой отвода дренажа.
Производитель котла не несёт ответственности за
ущерб, причинённый затоплениями, вызванными
срабатыванием предохранительных клапанов.
3.8 Требования к качеству воды
В котельной должна быть установлена система химической
водоподготовки для подпитки котла и системы отопления.
Метод химической водоподготовки выбирается
ответственным техником-проектировщиком котельной, с
учётом свойств исходной воды и требований к сетевой и
подпиточной воде.
Водно-химические характеристики должны гарантировать
работу котла без отложений солей жёсткости и грязи на
поверхностях теплообмена. Характеристики сетевой и
подпиточной воды должны быть не хуже чем те, которые
указаны в таблице ниже.
Прежде чем включать котёл, необходимо выполнить
проверку системы отопления. Проверьте отсутствие утечек
и промойте систему. Методы и способы чистки могут быть
разными, в зависимости от местных нормативов.
Нестандартную подпиточную воду необходимо
подготавливать с помощью соответствующих систем
водоподготовки. В качестве базовых значений можно взять
параметры, приведённые в данной таблице.
Подпиточнаявода
РН (25°С) 8,5 - 9,5
Общая жёсткость мг-экв/л 0,7
Кислород мг/кг O
2
50
Углекислый газ мг/кг CO
2
200
Железо мг/кг Fe 100
Медь мг/кг Cu 50
Маслянистые вещества мг/кг 1
Котловаявода
РН (25°С) 9 - 12
Общая щёлочность мг-экв/л 1000
Общая жёсткость мг-экв/л 0,7
Полная проводимость мкСм/см 7000
Всего растворённых
твёрдых веществ
мг/кг 3500
Кремний мг/кг SiO2 150
Фосфаты мг/кг Ро4 30
Внешний вид
светлая, прозрачная, без устойчивой
пены
3.9
Антиконденсатный насос
Для того чтобы не повредить котёл, во время переходного
режима работы и во время выхода на нормальный рабочий
режим, необходимо установить антиконденсатный насос.
Производительность этого насоса должна составлять от
20% до 30% от общей производительности, он должен
обеспечивать температуру обратной воды не менее 55°С и
должен отключаться с задержкой по крайней мере 3 минуты
после отключения котла, в случае отключения котла на
длительный период времени (полное отключение на ночь, на
выходные, и так далее).
9
Для того чтобы измерять реальную температуру воды
в обратном трубопроводе, с тем, чтобы управлять
антиконденсатным насосом или для управления
функциями выхода в рабочий режим, в случае систем
с терморегуляцией, необходимо установить гильзу для
датчика температуры на расстоянии 3 – 5 диаметров
обратного трубопровода перед точкой врезки воды,
идущей от антиконденсатного насоса.
9
Если в системе имеются терморегуляторы помимо
установленных в панели управления котла, они должны
быть совместимы как в части электрических соединений,
так и в части рабочей логики.
D
3÷5 D
3.10 Подача газа
B
A
NO
Трубопровод подачи газа (А) должен быть соединен с газовой
рампой (В) в соответствие с нормативами страны, где
установлен котел.
Согласно схемы установки приведенной на рисунке
необходимо осуществлять подвод газа к котлу так, чтобы он
не мешал открыванию инпекционных дверок.
3.11 Выход продуктов сгорания
Канал для дымовых газов и место присоединение к дымоходу
должны соответствовать действующим Стандартам
и законодательству, трубы должны быть жёсткие,
жароустойчивые, устойчивые к конденсату, к механическому
воздействию. Соединения элементов должны быть
герметичными.
