15
МОНТАЖНИКУ
Ø
H
КОТЁЛRTQ TK диаметр(мм) H(мм)
4000
600 1.680
4500
600 1.695
5000
700 1.795
6000
700 2.050
7000
700 2.095
8000
800 2.200
9000
800 2.300
10000
900 2.400
11000
900 2.400
12000
900 2.500
14000
1.000 2.600
16000
1.100 2.800
18000
1.100 3.000
20000
1.200 3.100
КОТЁЛ RTQ T диаметр(мм) H(мм)
3000
600 1.680
3500
600 1.695
4000
700 1.795
5000
700 2.050
6000
700 2.095
7000
800 2.200
8000
800 2.300
9000
900 2.400
10000
900 2.400
11000
900 2.500
12000
1.000 2.600
14000
1.100 2.800
16000
1.100 3.000
18000
1.200 3.100
9
Дымоход должен обеспечивать минимальное разрежение,
предусмотренное действующими Стандартами, за
«нулевое значение» принимается давление в месте
присоединения к каналу дымовых газов.
9
Если дымоходы и каналы дымовых газов не соответствуют
требованиям или неправильно рассчитаны, это может
привести к увеличению уровня шума и отрицательно
сказаться на параметрах горения.
9
Герметичность стыков обеспечивается специальными
материалами (например замазки, мастики, силиконовые
составы).
9
Дымоотвод без теплоизоляции является потенциальным
источником опасности.

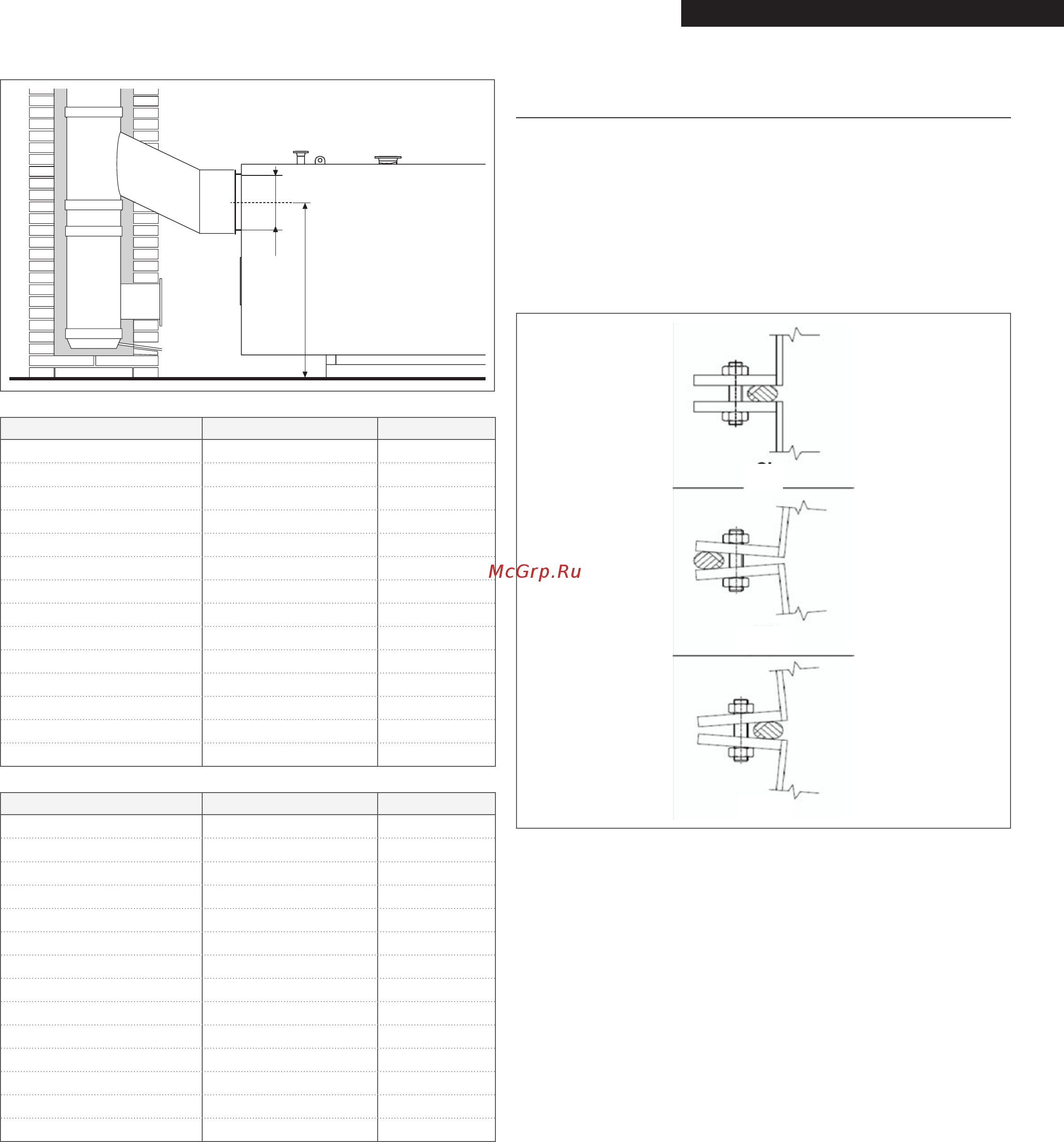

3.12 Фланцевые соединения со стороны
дымоходного тракта
Все фланцевые соединения дымового тракта (дымоход,
экономайзеры и каналы) должны быть полностью
герметичными. Используемые прокладки должны иметь
размеры, соответствующие соединениям, не должны
быть чрезмерно сдавлены и должны быть правильно
расположены. Болты не должны быть слишком затянуты,
поскольку соединительные фланцы могут деформироваться
и не обеспечивать герметичность соединения.
НЕТ
НЕТ
ДА
