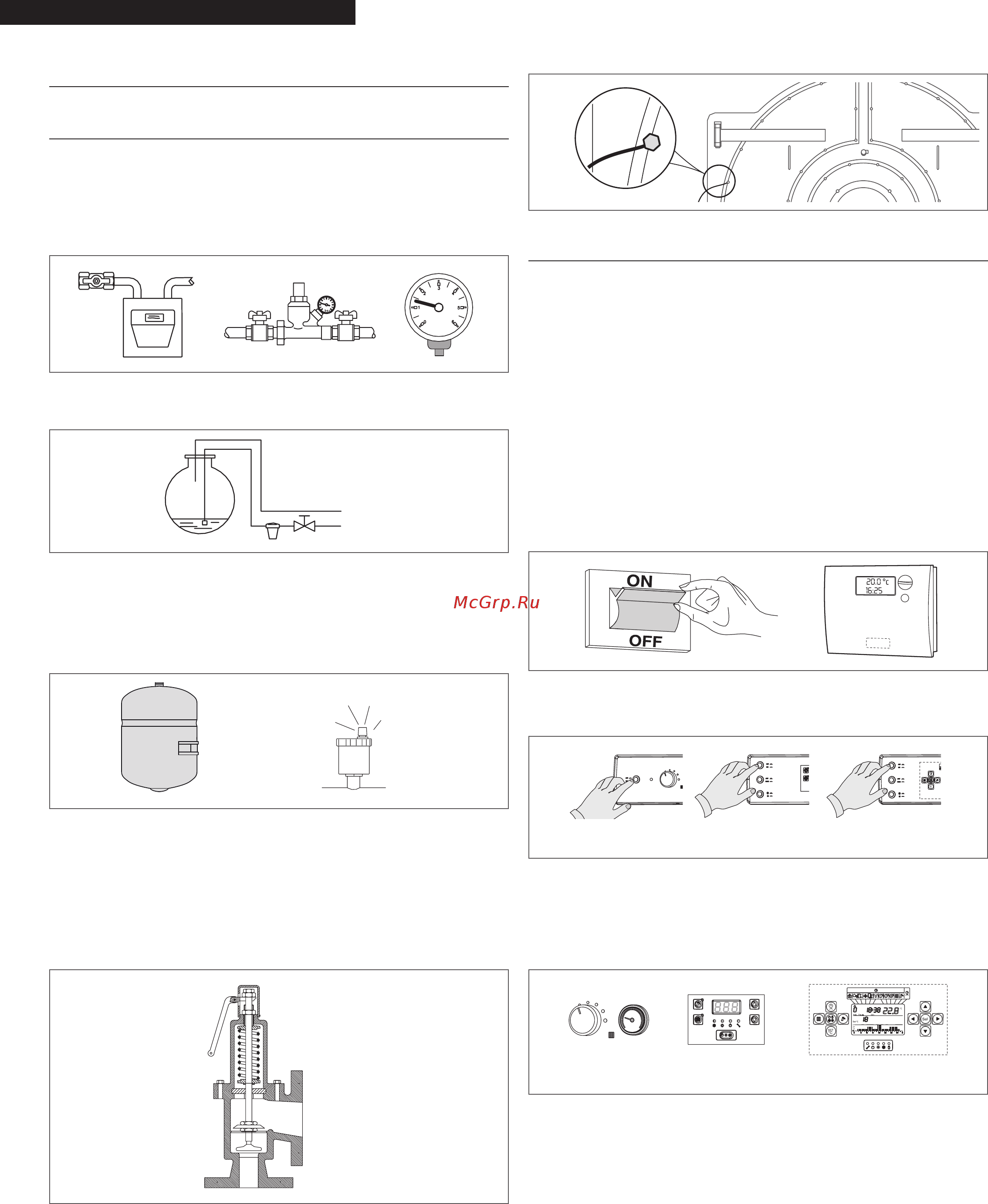

16
ОБСЛУЖИВАЮЩЕМУ ТЕХНИКУ
4 ОБСЛУЖИВАЮЩЕМУ ТЕХНИКУ
4.1 Подготовка в первому запуску
Перед тем, как производить розжиг и проверку работы
котлов
RIELLO RTQ TK - RTQ T, убедитесь, что:
− запорные краны на топливном трубопроводе и
трубопроводе системы отопления открыты.
− нет утечек топлива.
В котлах, работающих на жидком топливе:
− проверьте наличие топлива
− в расширительный бак закачано правильное давление
− из контуров системы с водой выпущен воздух
− в холодном состоянии давление в трубопроводе
превышает значение 1 бар и не превышает
максимального допустимого значения для данного
котла
− Проверьте работоспособность предохранительных
клапанов
− Проверьте чёткое срабатывание аварийных устройств
и устройств блокировки котла. В частности:
− при повышенном давлении
− при повышенной температуре дымовых газов (если
установлены соответствующие устройства)
− при выключении горелки
− К котлу подключены электропитание и компоненты
(горелка, насос, панель управления, термостаты, и так
далее).
9
обязательно соблюдайте полярность подключения фаза
– нейтраль.
9
Обязательно заземлите котёл.
4.2 Первый запуск
9
При запуске из холодного состояния, для того чтобы
минимизировать нагрузку на трубные доски, вызванные
разным тепловым расширением топки и корпуса котла,
рекомендуется после запуска дать котлу поработать
на минимальной мощности, пока не будет достигнута
рабочая температура.
После того, как вы осуществили подготовительные работы
перед первым запуском, для пуска котла необходимо
выполнить следующую последовательность действий:
− Включите главный выключатель в электрическом
щите
− Если в системе имеются терморегуляторы или
хронотермостаты, убедитесь в том, что они включены
− Установите главный выключатель панели управления
в положение «1» (включено) и убедитесь в том, что
загорелся зелёный индикатор.
TMR 2 CL/M EB/T
− Поверните в нужное положение комнатный
хронотермостат/термостаты или терморегулятор
(примерно 20°С)
− Отрегулируйте термостат котла, который находится
на панели управления.
2
0
4
0
60
80
10
0
0
1
2
0
TMR 2 CL/M EB/T
Котёл включится, и будет работать до тех пор, пока не будет
достигнута заданная на регуляторе температура.
Если котёл не включается или работает неправильно,
будет произведена «АВАРИЙНАЯ ОСТАНОВКА», об этом
просигнализирует красная «кнопка/лампа», расположенная
на горелке и красная сигнальная лампа на панели управления.
