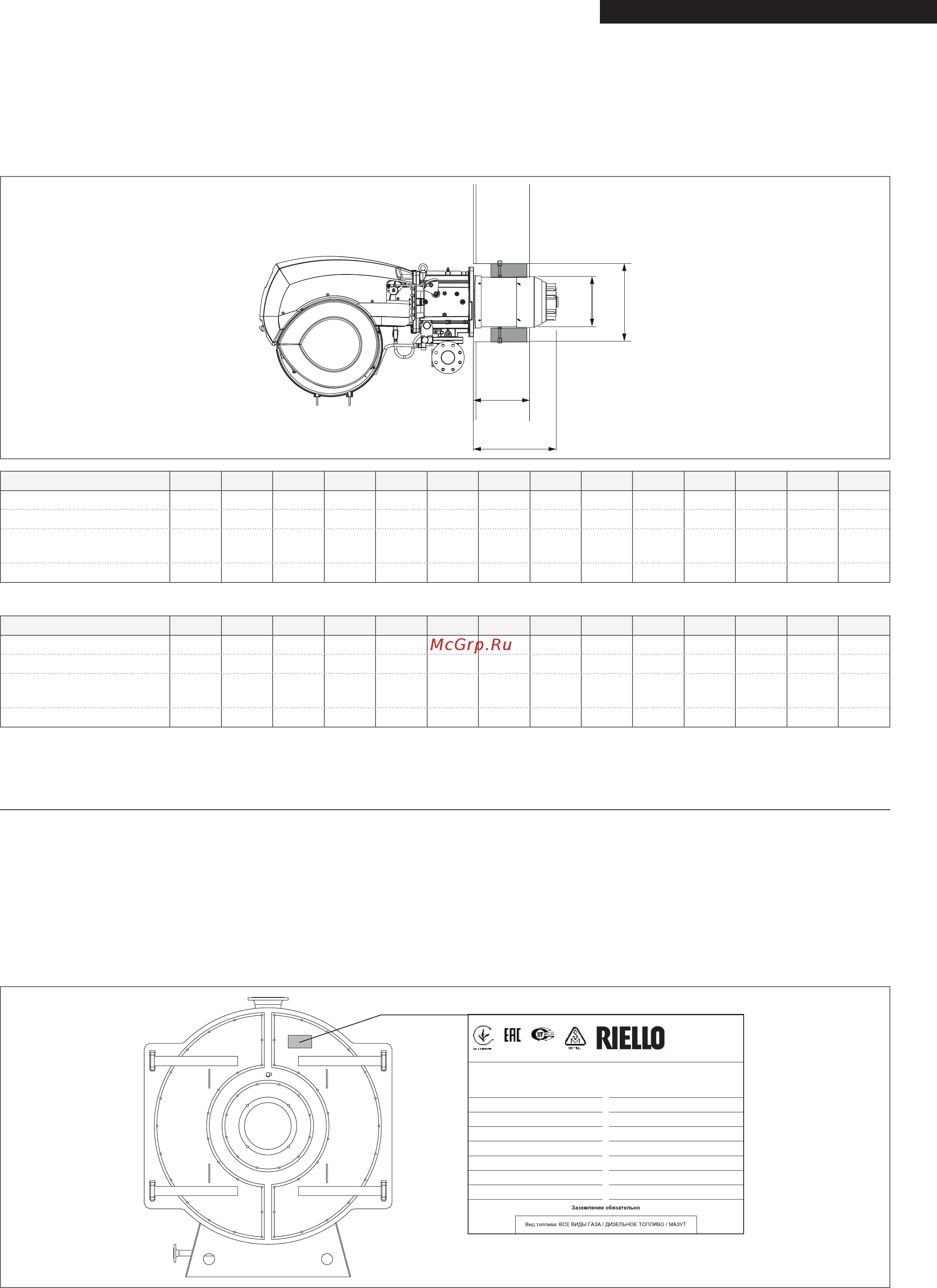

7
ОБЩИЕ ПОЛОЖЕНИЯ
ВАЖНОЕЗАМЕЧАНИЕ
Если вы меняете только котёл, а горелка берётся другая, не из тех, которые рекомендованы в таблице, необходимо проверить,
следующее:
− производительность горелки должна соответствовать производительности котла
− длина головки горелки (L) должна быть больше, чем толщина передней дверцы котла, а максимальный диаметр головки
горелки (D) должен быть меньше, чем диаметр отверстия (Ø).
D
L
S
Ø
КОТЁЛRTQ TK 4000 4500 5000 6000 7000 8000 9000 10000 11000 12000 14000 16000 18000 20000
Отверстие в дверце (Ø) 400 400 400 400 530 530 470 470
Толщина дверцы (S) 290 290 370 290 290 290 290 290
Внутренний диаметр
топки
916 946 986 1.052 1.106 1.168 1.268 1.414 1.414 1.464 1.464 1.540 1.598 1.658
Внутренняя длина топки 4.226 4.406 4.406 5.206 5.406 5.506 5.506 5.526 5.806 5.806 6.406 7.176 7.760 8.176
КОТЁЛ RTQ T 3000 3500 4000 5000 6000 7000 8000 9000 10000 11000 12000 14000 16000 18000
Отверстие в дверце (Ø) 400 400 400 400 530 530 470 470
Толщина дверцы (S) 290 290 370 290 290 290 290 290
Внутренний диаметр
топки
916 946 986 1.052 1.106 1.168 1.268 1.414 1.414 1.464 1.464 1.540 1.598 1.658
Внутренняя длина топки 4.226 4.406 4.406 5.206 5.406 5.506 5.506 5.526 5.806 5.806 6.406 7.176 7.566 7.976
0
Если длина существующей горелки меньше указанной здесь, данную горелку устанавливать запрещается.
1.6 Идентификация
Котёл можно идентифицировать с помощью металлического шильдика, закреплённого на правой сервисной дверце с помощью
заклёпок. На данном шильдике указаны технические характеристики и идентификационные данные.
При ремонте и заказе запчастей необходимо точно указывать модель котла, что облегчит все последующие операции.
9
Убедитесь в том, что шильдик прикреплён на котле, в противном случае потребуйте, чтобы его прикрепил монтажник.
9
Если табличка повреждена или снята, то это затрудняет идентификацию изделия, усложняет монтаж и техническое
обслуживание.
°C
RIELLO S.p.A.
Via Ing.Pilade Riello 7
37045 Legnago (VR)
ITALY
T067843RU
модель
Cepийный
номер
Номинальная тепловая
мощность Qmax (Hi)
Номинальная P max
теплопроизводительность
Артикул
Год изготовления
кВт
кВт
кПа
Температура
воды
Рабочее
давление
PMS
T
max
