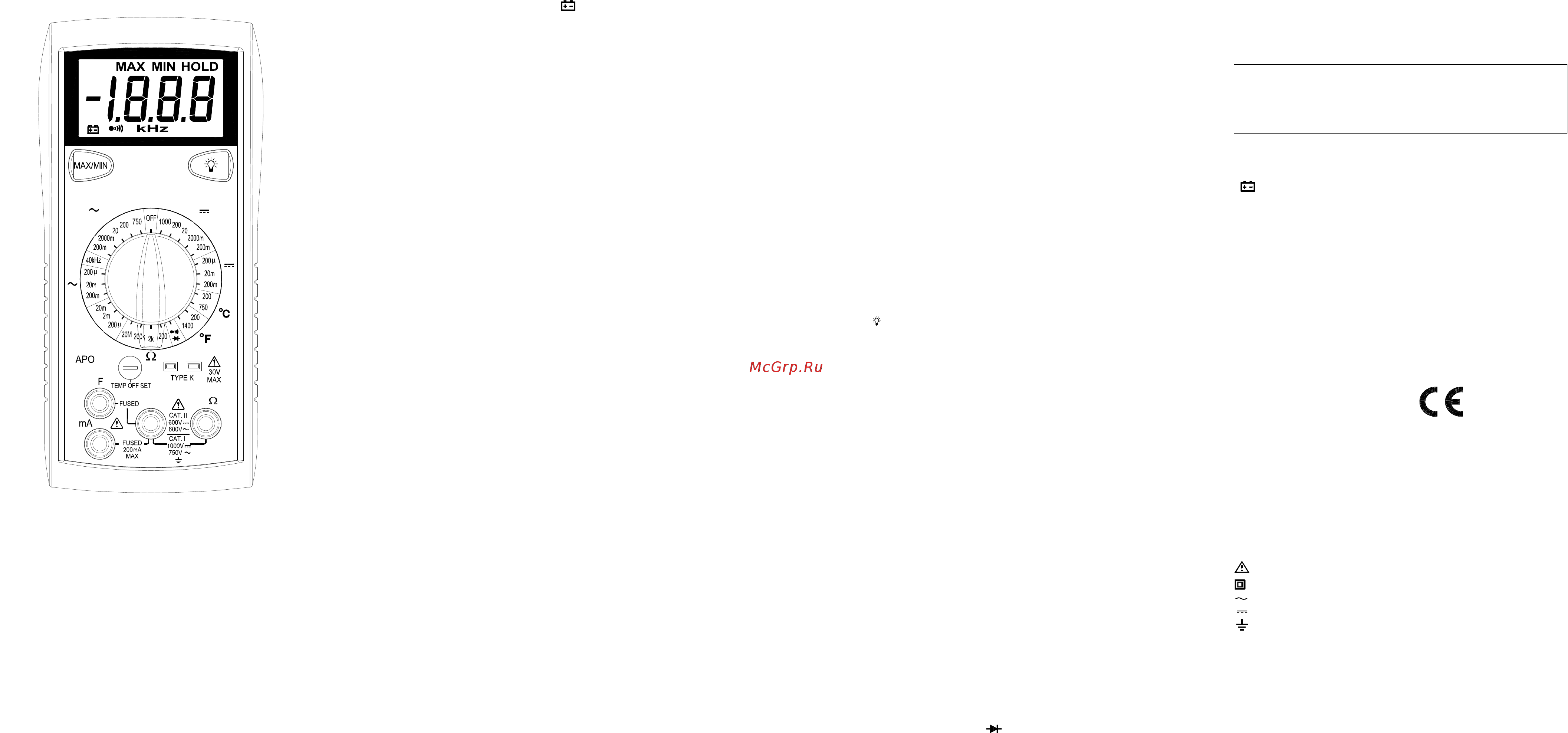

Manuel d’utilisation
Modèle 2706B
Multimètre Numérique 2000 points
F
V
V
COM
A
A
2706B
HzV
PRESCRIPTIONS DE SECURITE
Les prescriptions de sécurité ci dessous sont à suivre scrupuleusement afin de
garantir la sécurité de l’utilisateur:
N’utiliser votre appareil que dans le domaine d’utilisation défini dans ce manuel.
Dans le cas contraire les protections pourraient être endommagées.
Toujours tester votre appareil sur une tension connue avant de l’utiliser pour une
mesure de tension.
Ne pas utiliser votre appareil o uses cordons vous semblent endommagés.
Ne jamais vous mettre à la terre lorsque vous faites des mesures de tension. Ne
jamais toucher des parties métalliques qui pourraient être reliées à la terre lors
d’une mesure. Dans la mesure du possible, isolez-vous de la terre par des
chaussures, vêtements ou gants appropriés.
Pensez à couper le courant avant d’ouvrir un circuit ou d’intervenir sur celui-ci.
Même un faible potentiel peut être dangereux.
Prenez toutes les précautions nécessaires lorsque vous intervenez sur des
tensions supérieures à 60V DC ou 30VAC eff.
Lorsque vous utilisez des pointes de touche, ne jamais mettre les doigts au delà
des anneaux de garde.
Mesurer des tensions ou grandeurs au delà des limites de l’appareil peut
endommager les protections, endommager votre appareil et mettre en danger la
sécurité de l’utilisateur.Assurez vous de connaître les limites de votre appareil,
avant utilisation.
SPECIFICATIONS
Affichage: 3½ digits (LCD) avec un affichage de 1999 maximum
Polarité: Automatique, avec indication du signe moins.
Dépassement: (OL) ou (-OL) est affiché.
Zéro:Automatique.
Indication de pile usée: le symbole
" "
est affiché lorsque la pile est usée et
qu’il faut la remplacée.
Cadence de mesure: 2.5 fois/s (typique)
Arrêt automatique: après environ 25 minutes.
Température de fonctionnement: 0℃ à 50℃ avec HR < 70%.
Température de stockage: -20℃ à 60℃, HR de 0 à 80%.
Précision: donnée à 23℃ ±5℃, HR < 75%.
Coefficient de température: 0.1 x (précision) par ℃. (℃ < 18℃, et de 28℃ à
50℃).
Altitude: utilisation jusqu’à 2000m.
Alimentation: pile 9 V type NEDA1604, JIS 006P, IEC 6F22.
Autonomie: 150 heures typique.
Dimensions: 165mm (H) x 78mm (W) x 42.5mm (D).
Masse: environ 285g avec gaine
Accessoires: jeu de cordons, fusible de rechange, pile (9V) installée, manuel.
TENSION DC
Gammes: 200mV, 2000mV, 20V, 200V, 1000V
Résolution: 0.1mV
Précision: ±(0.5% + 1 dgt)
Impédance d’entrée: 10MΩ
Protection: 1000VDC ou 750VAC eff.
600VDC/AC eff. limité à 15 secondes sur la gamme 200mV
TENSION AC (50Hz - 500Hz)
Gammes: 200mV, 2000mV, 20V, 200V, 750V
Résolution: 0.1mV
Précision:
±( 1.2% + 5 dgts) de 200mV à 20V
±( 2.0% +5 dgts) sur 200V, 750V
Impédance d’entrée: 10MΩ
Protection: 1000VDC ou 750VAC eff.
600VDC/AC eff. limité à 15 secondes sur la gamme 200mV
COURANTS AC et DC
Gammes: 200uA, 20mA, 200mA
Résolution:0.1uA
Précision en DC: ± (1.0% + 1 dgts)
Précision en AC: (50Hz ~ 500Hz)
±( 1.5% + 5 dgts)
Protection: fusible F0.25A/500V type céramique
RESISTANCE
Gammes: 200Ω, 2kΩ, 200kΩ, 20MΩ
Résolution: 0.1Ω
Précision:
±( 1.0% + 4 dgts) de 200Ωà 200kΩ
±( 2.0% +4 dgts) sur 20MΩ
Tension en circuit ouvert: 0.3Vdc (3.0Vdc sur 200Ω)
Protection: 500VDC ouAC eff.
TEST DE CONTINUITE
Indication sonore: pour R< 100Ω(typique)
Temps de réponse: 100ms
Protection: 500VDC ouAC eff.
TEST DIODE
Courant de test: Approx. 1.0mA
Précision: ±(1.5% + 3dgts)
Tension en circuit ouvert: 3.0Vdc typical
Protection: 500VDC ouAC eff.
Mesure de capacité
Gammes: 200uF, 2mF, 20mF
Résolution: 0.1uF
Précision: ±(4% + 10 dgts)
Fréquence de test: 21Hz
Tension de test: <3.0V
Protection: fusible F0.25A/500V (céramique, rapide)
Mesure de fréquence (gammes automatiques)
Gamme: 10Hz à 40kHz
Résolution: 1Hz
Précision: ±(0.1% + 3 dgts)
Sensibilité: 3.5V eff. minimum
Protection: 500VDC ouAC eff.
TEMPERATURE
Gammes: -35℃ ~ 750℃, -30℉~ 1400℉
Résolution: 0.1℃, 0.1℉
Précision:
±(1.0% + 1℃) 0℃ ~ 400℃
±(3.0% + 3℃)-35℃ ~ 0℃, 400℃ ~ 750℃
±(1.0% + 2℉) -4℉ ~ 750℉
±(3.0% + 6℉) -30℉ ~ -4℉, 750℉ ~ 1400℉
Type de capteur: thermocouple type K
Protection: 60VDC ou 30VAC eff.
MISE EN OEUVRE
Avant toutemesure, assurez-vous d’avoir pris connaissance des Prescriptions
de Sécurité. Toujours vérifier que l’appareil et ses cordons ne sont pas
endommagés. Si vous avez le moindre doute, ne pas effectuer de mesure.
Fonction MAX/MIN
Appuyer sur MAX/MIN pour débuter l’enregistrement des MIN et MAX.
Appuyer sur MAX/MIN pour passer de la mesure en cours, puis au MIN et au
MAX.
Appuyer plus de 2s pour sortir de la fonction MAX/MIN.
Rétro-éclairage de l’afficheur
Appuyer sur pour mettre en fonction le retro-éclairage durant 4.5 minutes.
Mesures de tension
1. Brancher le cordon rouge à la borne ”VΩ” et le cordon noirà la borne ”COM”.
2. Positionner le commutateur sur la gamme appropriée en DC ouAC. Toujours
commencer par la gamme la plusélevée si vous ne connaissez pas la valeur à
mesurer.
3. Brancher les cordons sur votre application.
4. Lire le résultat sur l’afficheur LCD. La polarité est indiquée avec le signe (-) en
DC
Mesures de courant
1. Brancher le cordon rouge à la borne ”mA” et le cordon noir à la borne ”COM”.
2. Positionner le commutateur sur la gamme appropriée en DC ouAC.
3.Assurez-vous que le circuit à mesurer est hors tension et branchez vos
cordons en série dans ce circuit.
4. Mettre sous tension et lire le courant sur l’afficheur LCD
Mesures de résistance et continuité
1. Positionner le commutateur rotatif sur la gamme appropriée de résistance ou
continuité.
2.Assurez-vous que le dispositif à mesurer soit hors tension.
3. Brancher le cordon rouge à la borne ”VΩ” et le cordon noirà la borne ”COM”.
4. Branchez les cordons à votre application ou tester par contact avec les
pointes de touche. En test de continuité, le buzzer est actif pour R<100 ohms.
Test Diode
1. Brancher le cordon rouge à la borne ”VΩ” et le cordon noirà la borne ”COM”.
2. Positionner le commutateur sur “ “.
3.Assurez-vous que le dispositif à mesurer soit hors tension, afin de ne pas
fausser la mesure.
4. Tester la diode à l’aide des pointes de touché: le sens passant d’une diode
silicium fait apparaitre une tension de 0.6V (typique)
5. Une diode ouverte ou sens bloqué se traduira par un affichage “OL”. Une
diode en court-circuit se traduira par un affichage “000” ou proche de 0.
6. Remarque: une diode ouverte donne un affichage “OL” dans les 2 sens
Mesures de capacité
1.Positionner le commutateur sur la gamme désirée (marquage F)
2. Brancher le cordon rouge à la borne “F “ et le cordon noir à la borne ”COM”.
3. Se brancher aux bornes du condensateur à l’aide des pointes de touche
4.Lire la valeur directement sur l’afficheur
5. Ne faire les mesures que sur des condensateurs déchargés.
Mesures de fréquence
1. Positionner le commutateur sur”40kHz”
2.Brancher le cordon rouge à la borne ”VΩ” et le cordon noirà la borne ”COM”.
3. Brancher sur votre application et lire la fréquence sur l’afficheur. Le
changement de gammeest automatique.
Mesures de température
1.Placer le commutateur sur : ℃, ℉ et sur la gamme appropriée
2. Enlever les cordons de mesure.
3. Brancher directement le thermocouple de type K dans les bornes d’entrée.
4.Lire la temperature sur l’afficheur.
Ajustage de l’offset de température
Pour prendre en compte les dispersions des thermocouples, il est possible
d’ajuster la température à l’aide du potentiomètre en face avant du multimètre.
Pour avoir une mesure exacte, il est impératif d’avoir une température de
référence afin de réaliser cet ajustage.
MAINTENANCE
ATTENTION - DANGER
Il est impératif de débrancher les cordons avant toute opération de
maintenance –Risque de choc électrique.
Remplacement de la pile
Votre multimètre utiliseune pile9V. (NEDA1604, IEC 6F22). Lorsquele symbole
" " apparait à l’affichage il faut remplacer la pile.Assurez-vous d’avoir
débranché les cordons. Dévisser le fond de boitier et remplacer la pile. Revisser
le fond de boitier.
Remplacement des fusibles
Assurez-vous d’avoir débranché les cordons. Dévisser le fond de boitier et
vérifier les fusibles
:
F1 et F2 sont dumême type : F0.25A/500V, fusible rapide, type céramique
Nettoyage
Nettoyer périodiquement avec un chiffon douxet humide. Ne pas utiliser de
solvants. Saleté et/ou humidité au niveau des douilles peuvent perturber les
mesures et donner des indications fausses.
Sécurité: IEC61010-1 (EN61010-1), CATII 1000V, CATIII 600V, Class II, Degré
de pollution 2, utilisation à l’intérieur.
CATII / CAT III : se reporter aux normes pour la définition des catégories
d’installation
EMI: selon EN61326.
Symboles utilisés sur l’appareil:
Attention– Danger: se référer au manuel
Double isolement (Classe II)
Courant alternatif
Courant continu
Terre
