MTD705
D797-SM
D790-SM
D791
D790
D794
D790-RL
D791-RM
D790-SL
D798
D7910
D7913
D7912
D799
D798-LF
D7226
6 7

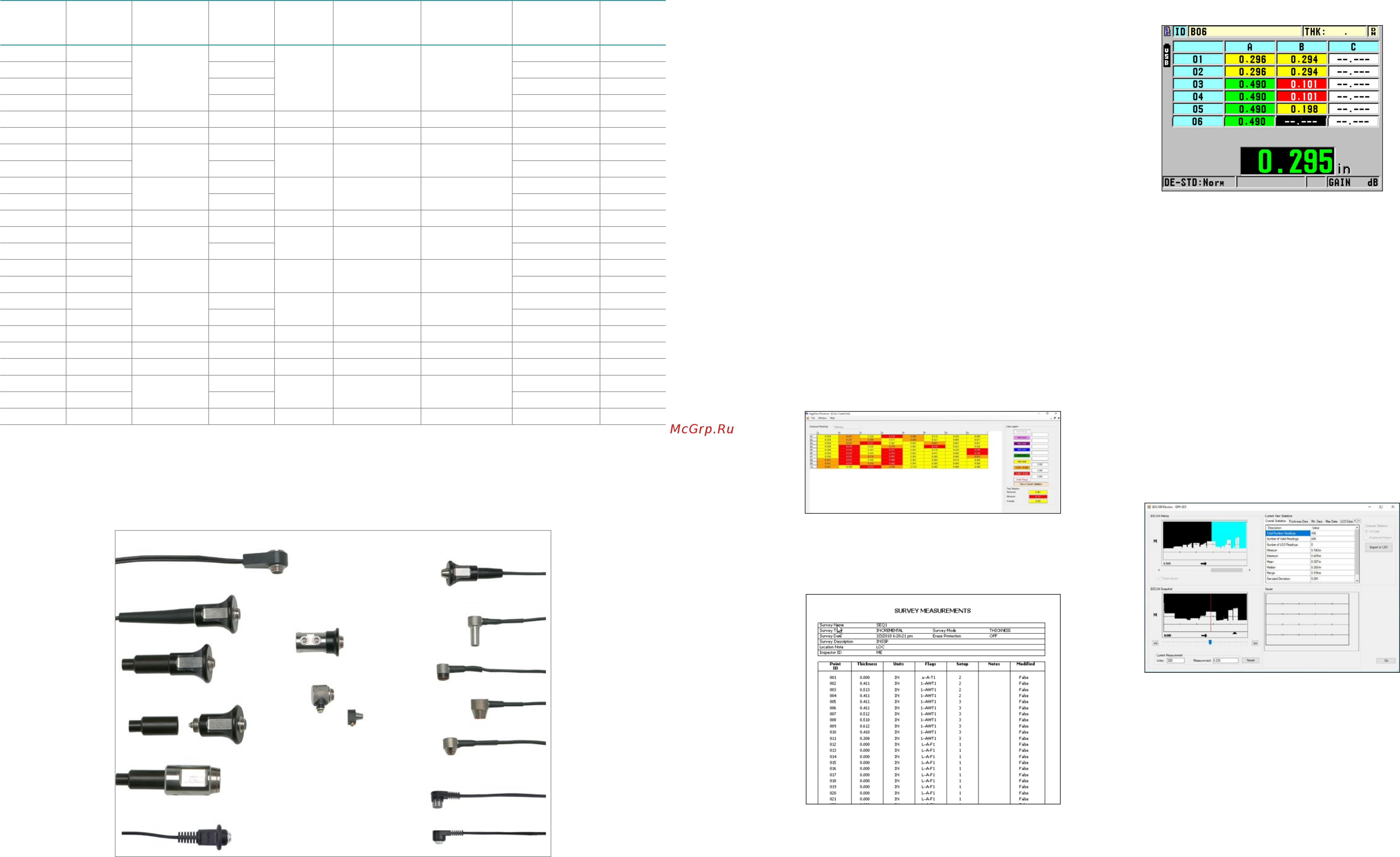

Раздельно-совмещенные преобразователи
для коррозионного мониторинга
Все стандартные Р-С ПЭП имеют функцию автоматического распознавания, которая автоматически выполняет коррекцию
V-пути для каждого конкретного преобразователя.
ПЭП
Номер
изделия
Частота(МГц) Разъем
Диаметр
контакт.
поверх-ти
(мм)
Диапазон изм. в
стали* (мм)
Диапазон
температур**(°C)
Кабель
Номер
изделия
D790 U8450002
5,0
Прямой
11,00 от 1,00 до 500,00 от –20 до 500
Изолированный —
D790-SM U8450009 Прямой LCMD-316-5B
†
U8800353
D790-RL U8450007 Г-образный LCLD-316-5G
†
U8800330
D790-SL U8450008 Прямой LCLD-316-5H U8800331
D791 U8450010 5,0 Г-образный 11,00 от 1,00 до 500,00 от –20 до 500 Изолированный —
D791-RM U8450011 5,0 Г-образный 11,00 от 1,00 до 500,00 от –20 до 400 LCMD-316-5C U8800354
D7912 Q4530005
10,0
Прямой
7,50 от 0,50 до 25,00 от 0 до 50
Изолированный —
D7913 Q4530006 Г-образный
D792
†††
U8450012
10,0
Прямой
7,20 от 0,50 до 25,00 от 0 до 50
Изолированный —
D793
†††
U8450013 Г-образный
D794 U8450014 5,0 Прямой 7,20 от 0,75 до 50,00 от 0 до 50 Изолированный —
D797 U8450016
2,0
Г-образный
22,90
от 3,80 до 635,00 от –20 до 400
Изолированный —
D797-SM U8450017 Прямой LCMD-316-5D U8800355
D7226 U8454013
7,5 Г-образный 8,90 от 0,71 до 100,00 от –20 до 150
Изолированный —
D798-LF U8450019
D798 U8450018
7,5
Г-образный
7,20 от 0,71 до 100,00 от –20 до 150
Изолированный —
D798-SM U8450020 Прямой LCMD-316-5J U8800357
D799 U8450021 5,0 Г-образный 11,00 от 1,00 до 500,00 от –20 до 150 Изолированный —
D7910 U8454038 5,0 Г-образный 12,7 от 1,00 до 254 от 0 до 50 Изолированный —
MTD705
††
U8620225 5,0 Г-образный 5,10 от 1,00 до 19,00 от 0 до 50 LCLPD-78-5 U8800332
D7906-SM
†††
U8450005
5,0
Прямой
11,00 от 1.00 до 50.00 от 0 до 50
LCMD-316-5L U8800358
D7906-RM
†††
U8450025 Г-образный LCMD-316-5N U8800647
D7908
††
U8450006 7,5 Г-образный 7,20 от 1,00 до 37,00 от 0 до 50 Изолированный —
* Диапазон толщины зависит от материала, типа ПЭП, состояния поверхности и
температуры. Для использования полного диапазона может потребоваться настройка
усиления.
** Максимальная температура только при непродолжительном контакте.
†
Имеются армированные кабели с оплеткой из нержавеющей стали;
за более подробной информацией обращайтесь в Olympus.
††
Не сертифиц. по стандарту EN15317; преобразователь MTD705 имеет сертификат
испытаний TP103 в соответствии с ASTM E1065.
†††
Преобразователи, используемые в режиме THRU-COAT
®
.
Интерфейсная программа GageView
• Включена в опцию с регистратором данных
• Это приложение на базе Windows
®
используется для сбора,
генерирования, печати и управления данными 45MG.
• Создание наборов данных и обзоров
• Редактирование сохраненных данных
• Просмотр файлов данных и обзоров, в том числе значений
толщины, настроек толщиномера и преобразователя
• Передача данных контроля на компьютер и обратно
• Экспорт обзоров в электронные таблицы и другие программы
• Получение «мгновенных снимков» экрана
• Распечатка отчетов с данными толщины, таблицей настроек,
статистическими данными и таблицей с цветовой кодировкой
• Расширение программного обеспечения 45MG
• Передача файлов настройки одноэлементных ПЭП
Отображение сетки встроенной БД в трех настраиваемых цветах
На компьютере, таблица с цветовой кодировкой наглядно
отображает значения толщины, выходящие за допустимые пределы.
Быстрое создание и печать отчетов контроля, содержащих
данные измерений, ID и другие параметры
Просмотр данных B-скана в интерфейсной программе GageView
Опциональный регистратор данных и
интерфейсная программа для ПК
45MG имеет расширенный бук венно-цифровой регистратор данных с двусторонней передачей информации. Этот
регистратор позволяет сохранять и передавать показания толщины и А-сканы. Включает интерфейсную программу
GageView
™
.
Регистратор данных (опция)
• Емкость внутренней памяти: до 475 000 значений толщи ны или
20 000 А-сканов
• Имена файлов длиной до 32 символов
• Идентификационные номера (ID#) длиной до 20 симво лов (TML#)
• 6 форматов файлов: инкрементный, последовательный,
последовательный с пользовательской точкой, 2-мерная сетка
(2D), бойлер и ручной формат создания файлов на компьютере
с помощью GageView.
• Внутренняя память и съемная карта памяти microSD
• Возможность копирования и перемещения файлов между
внутренней памятью и съемной картой microSD
• Порт передачи данных USB
• Двусторонняя передача настроек для одноэлементных ПЭП
• Встроенный статистический отчет
• Отображение сетки встроенной БД в трех настраиваемых
цветах
• Интерфейсная программа GageView
™
обеспечивает обмен
данными с 45MG
- через порт USB
- путем считывания и записи данных на карту памяти microSD
• Прямой экспорт внутренних файлов на карту памяти microSD
в формате .txt и совместимом с Excel формате CSV (значения,
разделенные запяты ми).
