M101-SB
M103-SB
M102-SB
М1036
M106-RM
M106-SM
M109-RM
M109-SM
M110-RM
M1061
M112-RM
M116-RM
M116-SM
M112-SM
V260-45 V260-SM V260-RM
DLP-301
M2055
М201
М202
M2008
M206-RB
2127
М208
M208H
2133
10 11

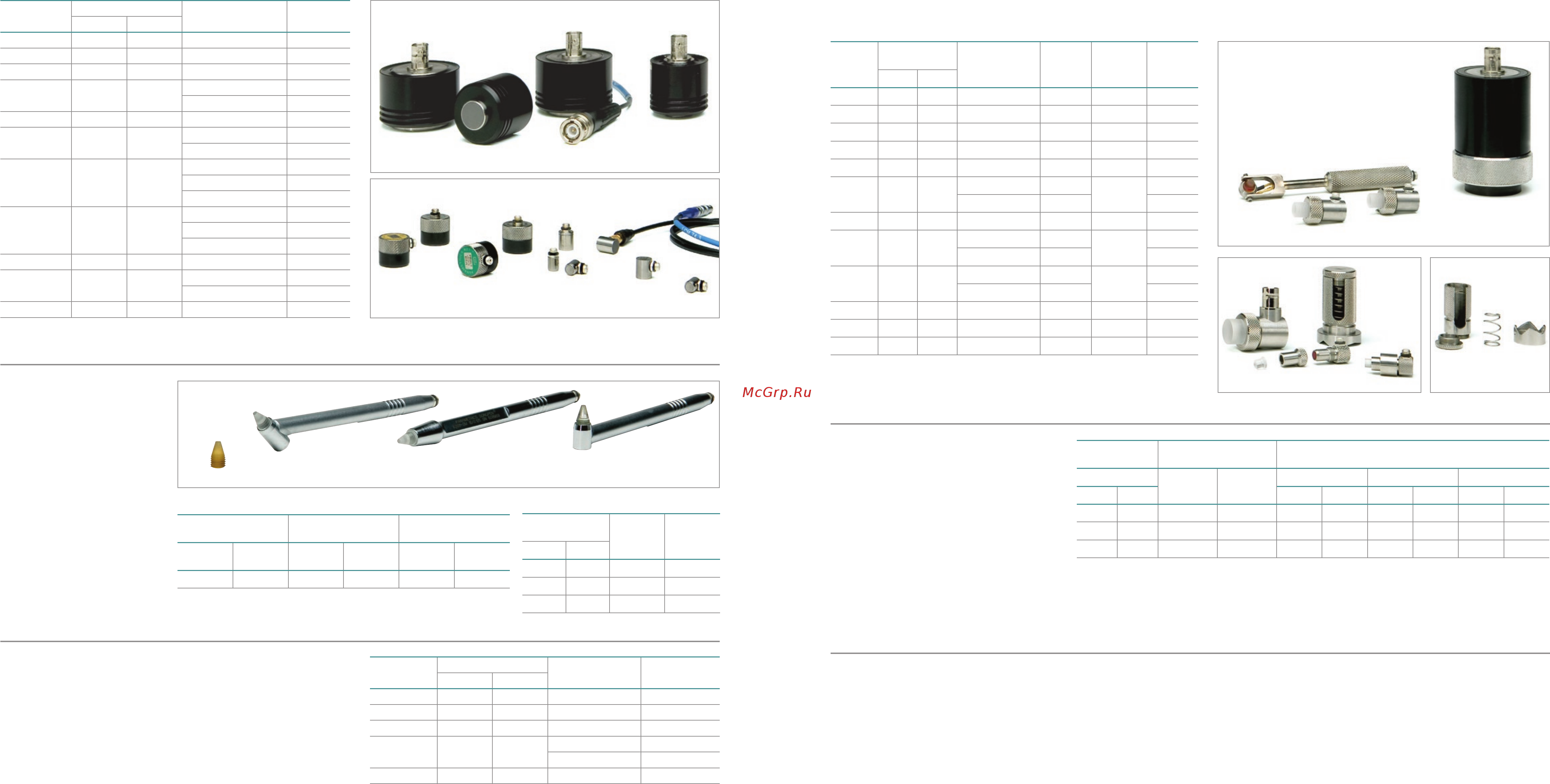

Одноэлементные преобразователи
для высокоточных измерений толщины
Иммерсионные преобразователи
Иммерсионные преобразователи Microscan производства
Olympus предназначены для передачи и приема
ультразвуковых волн в воде. Иммерсионный метод
измерения толщины предпочтителен в случае, если объект
контроля имеет сложную геометрическую форму, а также
при поточном контроле. Типичные приложения, где контроль
выполняется в автономном режиме, включают: измерения
толщины стенок пластиковых и металлических объектов
с малым диаметром, измерения в процессе сканирования
или вращения, а также измерения толщины объектов с
криволинейными поверхностями. В некоторых случаях
необходима фокусировка преобразователя.
Иммерсионная ванна RBS-1
Иммерсионная ванна модели RBS-1 предназначена для
ультразвукового измерения толщины иммерсионным
методом.
Преобразователи
Sonopen
®
Преобразователь
Sonopen имеет сменную
линию задержки с
малым диаметром
контактной поверхности.
Этот преобразователь
используется для
измерения толщины
стенок лопаток турбин и
малых радиусов кривизны
пластмассовых емкостей.
Сменные линии задержки
Линии задержки выполняют
функцию защитного буфера между
поверхностью объекта контроля и
элементом преобразователя.
Дополнительные комплектующие
Контактные жидкости
Контактная жидкость почти всегда
необходима для акустической связи
между преобразователем и объектом
контроля. Мы предлагаем различные
типы контактной жидкости для самых
разных приложений.
Калибровочные образцы
Калибровочные образцы необходимы
для калибровки ультразвуковых
толщиномеров и используются для
проверки точности ультразвуковых
измерений. Калибровочные образцы
соответствуют еще более жестким
допускам, чем указано в стандарте
ASTM E797.
Доступны метрические калибровочные
образцы.
Кабели для
преобразователей
Широкий выбор кабелей, совместимых
со всеми ультразвуковыми
толщиномерами.
• Стандартные
• Герметизированные
• Для работы в тяжелом режиме
- с тефлоновым покрытием
- из нержавеющей стали
Контактные преобразователи
Частота (МГц)
Диаметр элемента
Преобразователь
Номер
изделия
мм дюймы
0,5 25 1,00 M101-SB* U8400017
1,0 25 1,00 M102-SB* U8400018
1,0 13 0,50 M103-SB* U8400020
2,25 13 0,50
M106-RM U8400023
M106-SM U8400025
2,25 13 0,50 М1036 U8400019
5,0 13 0,50
M109-RM U8400027
M109-SM U8400028
5,0 6 0,25
M110-RM U8400030
M110-SM U8400031
M110H-RM** U8400029
10 6 0,25
M112-RM U8400034
M112-SM U8400035
M112H-RM** U8400033
10 3 0,125 М1016 U8400015
20 3 0,125
M116-RM U8400038
M116-SM U8400039
20 3 0,125 M116H-RM** U8400037
* Эти преобразователи могут использоваться только с опцией повышенного
проникновения.
** Используется с пружинным держателем
Частота
(МГц)
Диаметр
элемента
Преобразователь
Номер
изделия
Держатель
Номер
изделия
мм дюймы
0,5 25 1,00 М2008* U8415001 —
2,25 13 0,50 M207-RB U8410017 —
5,0 13 0,50 M206-RB U8410016 —
5,0 6 0,25 M201-RM U8410001 —
5,0 6 0,25 M201H-RM U8411030 2127 U8770408
10 6 0,25
M202-RM U8410003
—
M202-SM U8410004
10 6 0,25 M202H-RM U8507023 2127 U8770408
10 3 0,125
M203-RM U8410006
—
M203-SM U8410007
20 3 0,125
M208-RM U8410019
—
M208-SM U8410020
20 3 0,125 M208H-RM U8410018 2133 U8770412
20 3 0,125 M2055** U8415013 —
30 6 0,25 V213-BC-RM** U8411022 —
* Эти преобразователи могут использоваться только с опцией повышенного
проникновения.
** Данные преобразователи имеют несменную линию задержки.
Диаметр
элемента
Линия задержки
Максимальная толщина
Предел измерений*
Модель
Номер
изделия
Сталь - Режим 2 Сталь - Режим 3 Пластик- Режим 2
мм дюймы мм дюймы мм дюймы мм дюймы
13 0,50 DLH-2 U8770062 25 1,0 13 0,5 13 0,5
6 0,25 DLH-1 U8770054 25 1,0 13 0,5 13 0,5
3 0,125 DLH-3 U8770069 13 0,5 5 0,2 5 0,2
* Точный диапазон зависит от скорости звука в материале, частоты преобразователя, формы объекта контроля и
состояния поверхности.
Частота
(МГц)
Диаметр элемента
Преобразователь Номер изделия
мм дюймы
2,25 13 0,50 M306-SU U8410027
5,0 13 0,50 M309-SU U8420001
5,0 6 0,25 M310-SU U8420004
10 6 0,25 M312-SU U8420008
M313-SU U8420009
20 3 0,125 M316-SU U8420011
Преобразователь Sonopen – 15 MГц, 3 мм
Прямой держатель
Г-образный держатель,
90°
Наклонный держатель,
45°
Модель
Номер
изделия
Модель
Номер
изделия
Модель
Номер
изделия
V260-SM U8411019 V260-RM U8411018 V260-45 U8411017
Sonopen – Сменные линии задержки
Диаметр контакт.
поверх-ти
Модель
Номер
изделия
мм дюймы
2,0 0,080 DLP-3 U8770086
1,5 0,060 DLP-302 U8770088
2,0 0,080 DLP-301
†
U8770087
†
Высокотемпературная линия задержки,
использ. при темп. до 175° C
Преобразователи с линией задержки
Преобразователи с линией задержки Microscan лучше всего подходят для контроля очень тонких материалов при высоких
температурах, или когда требуется высокая точность.
