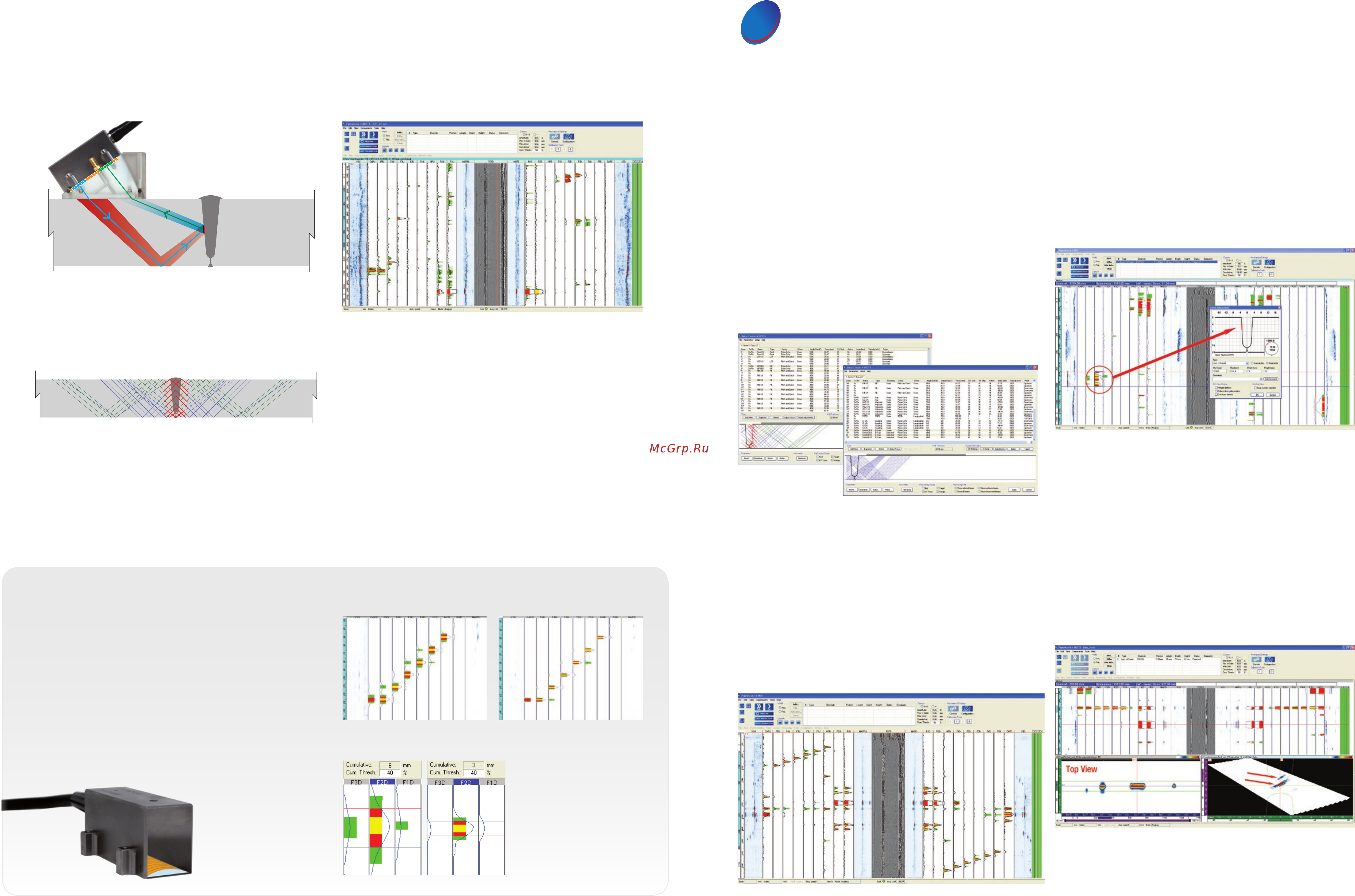

Методика контроля с разбиением на зоны
Система PipeWIZARD
®
использует методику разбиения на зоны, где каждая отдельная зона сварного шва сканируется определенным
ультразвуковым лучом. Высота зоны приблизительно равна одному сварочному проходу.
Два ФР-преобразователя, по одному с каждой стороны сварного
соединения, обе спечивают полный охват зоны разделки и всего
объема шва. В зависимости от зоны контроля используются
конфигурации импульс-эхо и прием-передача (раздельно-совмещ.).
Эти ФР-каналы отображаются в виде линейной диаграммы.
Еще одна технология, которая применяется для обнаружения
и измерения мелких или дезориентированных дефектов, —
это дифракция времени пролета (TOFD). Метод TOFD также
используется для подтверждения показателей, отображаемых на
ленточной диаграмме. Данные TOFD можно получить с помощью
ФР-преобразователей или профильных УЗ-ПЭП.
Для обнаружения поперечных дефектов шва может использовать-
ся дополнительный поперечный модуль с четырьмя профильными
УЗ-ПЭП. На дисплей выводятся отдельные каналы для контроля
акустического контакта каждого ФР-ПЭП во время сканирования
сварного шва и калибровочного образца.
Для каждой конфигурации шва требуется отдельный
калибровочный образец, параметры которого (диаметр, толщина
и материал) совпадают с параметрами контролируемых труб.
На образцы механически наносятся специальные риски,
представляющие типичные дефекты, которые могут возникнуть
в процессе сварки. Калибровка всех лучей выполняет ся в
соответствии с процедурой контроля.
Улучшенное измерение длины дефектов с использованием цилиндрически
сфокусированных решеток
Компания Olympus производит ФР-преобразователи для контроля
кольцевых сварных швов с применением системы PipeWIZARD. Эти
преобразователи имеют криволинейный ряд элементов в пассивной
плоскости, фокусирующих луч в латеральном (поперечном)
направлении. Встроенная линза позволяет использовать
стандартные призмы.
Эти цилиндрически сфокусированные преобразователи позволяют
точно измерять размеры дефектов, предотвращая перебраковку
и последующий дорогостоящий ремонт. Их способность
распознавать мелкие отражатели является главным преимуществом
при определении размера дефекта с использованием правил
взаимодействия.
Программное обеспечение PipeWIZARD v.4 разработано на базе TomoView
™
(ПО для сбора и анализа данных). ПО предоставляет
возможность автоматического создания настройки, упрощает создание отчетов, содержит различные инструменты анализа данных
(включая 2D-изображение) и предлагает расширенные возможности контроля сварных швов. ПО PipeWIZARD v.4 разработано с учетом
простоты использования, гибкости и масштабируемости, что требуется в сложных конфигурациях контроля. Пользовательский интерфейс
легок в освоении и использовании, и обеспечивает высокую эффективность работы в поле; операторы систем АУЗК способны работать с
PWZ v.4 после минимального обучения.
P
w
Удобное в использовании ПО
Сканирование одного и того же калибровочного образца с использованием
стандартного несфокусированного ФР-ПЭП (слева) и изогнутого сфокусированного
ФР-ПЭП (справа).
Сравнение боковой проекции
плоскодонного отверстия (3 мм) при
использовании стандартного ФР-
ПЭП (слева) и изогнутого ФР-ПЭП
(справа).
................................................. Cap
.................................................... F5
.................................................... F4
.................................................... F3
.................................................... F2
.................................................... F1
................................................... HP
..................................................LCP
................................................Root
Zones
Отдельный ультразвуковой луч для зоны F3
Пример типичного калибровочного сканирования
Секторное сканирование с наложением сварного шва [отображает угол и кончик риски
(длиной 3 мм)].
Стандарт. каналы ленточной
диаграммы (слева).
Каналы сектор. и линейн.
сканирования (справа).
Быстрый и подробный анализ
Программное обеспечение PipeWIZARD позволяет использовать
фактически неограниченное количество каналов в 10 различных
компоновках. Программа дает возможность автоматической
интерпретации данных путем отображения положения дефекта на
профиле разделки, а также его углового положения.
Для определения размера и положения дефектов доступны
различные инструменты анализа:
• Сдвоенный строб для ленточной диаграммы
• Наложение сварного шва на секторном и линейном
сканировании (см. ниже)
• Функция масштабирования
• Отображение сопряжений
• Пользовательские режимы просмотра
• Автоматическое измерение
• Совокупное измерение дефектов
• Функция объединения C-сканов
• Настраиваемая цветовая палитра
Калибровка и контроль
Во время процедуры контроля полученные данные отображаются
в режиме реального времени. Наименование файлов данных
выполняется автоматически.
Модуль сбора данных TomoScan FOCUS LT, используемый в
системе PipeWIZARD, демонстрирует более высокую пропускную
способность в сравнении с предыдущими модулями сбора данных
(4МБ/с против 0,7МБ/с). Это позволяет выполнить полный сбор
данных сжатых A-сканов; кроме того, становится возможным
одновременное исполнение нескольких настроек, а скорость
сканирования увеличивается до 100 мм/с.
Автоматическое создание настроек
Оператор может создавать настройки в режиме оффлайн, т.е.
независимо от работы прибора. Всего за несколько минут файл
настроек можно сохранить и отправить в любую точку мира по
электронной почте. После этого оператору на объекте останется
только выполнить калибровку системы.
В дополнение к обычным каналам ленточной диаграммы и B-скану
с одним законом фокусировки (TOFD, объемный и корневой
контроль), в настройках теперь могут присутствовать каналы
секторного и линейного сканирования. Эта новая возможность
дает потенциал для улучшения качества обнаружения дефектов
и измерения их размеров с большим запасом по сравнению с
любыми требованиями стандарта по зональному разделению.
