6 7
Другие области применения
Система PipeWIZARD создана на основе стандартных компонентов,
что еще раз подтверждает ее универсальность. Таким образом,
стойку TomoScan FOCUS LT можно использовать отдельно от самой
системы PipeWIZARD для проведения любого типа ФР-контроля с
использованием про граммного обеспечения TomoView.
С прибором можно использовать и другие сканеры (WeldROVER
™
,
COBRA
®
, коррозионные сканеры).
Возможные сферы применения:
• Проверка захлестов
• Контроль трубопроводов
• Контроль сосудов высокого давления
• Контроль сварных соединений
• Коррозионный мониторинг
Автоматическое создание отчетов
Программное обеспечение PipeWIZARD
®
предоставляет
возможность автоматического создания отчетов. Параметры
отчета могут быть настроены пользователем. Среди возможных
параметров: название проекта, дата и время сканирования, ID
сварного шва, имя оператора, области сканирования, изображение
сварного шва с информацией о сканируемых зонах, таблица
дефектов с указанием ID, длины, высоты и положения на сварном
шве, состояние сварного шва, комментарии оператора.
Удобство хранения данных
Все файлы данных могут быть сохранены на внешнем жестком
диске или архивированы на CD/DVD-диске для дальнейшего
использования. Возможность автоматического создания резервных
копий обеспечивает максимальную безопасность данных. Кроме
того, файлы данных можно легко отправлять через интернет.
PipeWIZARD VIEWER
PipeWIZARD VIEWER
™
– это бесплатное программное обеспечение
для просмотра данных ФР- и УЗ- контроля. Программа позволяет
загружать файлы данных, созданные в ПО PipeWIZARD v.4. Данное
при ложение позволяет третьим лицам или конечным пользователям
просматривать результаты сканирования. ПО PipeWIZARD VIEWER
совместимо с Microsoft
®
Windows
®
XP Pro SP2, Microsoft Windows7
и Microsoft Windows8.
Расширенные возможности применения
Система PipeWIZARD является универсальной и позволяет
выполнять контроль разных конфигураций сварного шва.
Плакированные трубы: система PipeWIZARD прошла ква-
лификационные испытания для использования в проектах, в
которых применяются плакированные трубы. Применяются
специальные методики контроля с использованием продоль ных
волн и расширенных возможностей ПО.
Бесшовные трубы: разработана и испытана уникальная методика
контроля для ПО PipeWIZARD, которая позволяет выполнять
контроль сварных швов при больших колебаниях толщины стенки
трубы.
Толстые трубы: система PipeWIZARD может быть
сконфигурирована для контроля сварных швов на толстых трубах с
использованием различных ПЭП и призм.
Сервисное обслуживание
Компания Olympus прилагает все усилия для предоставления своим
клиентам максимально качественного обслуживания и технической
поддержки.
Система PipeWIZARD используется в условиях, требующих
минимального периода простоя. Компания Olympus применяет
проактивный подход к сервисному обслужива нию систем
PipeWIZARD для клиентов по всему миру. Такой подход
предполагает наличие современных оснащенных сервисных
центров Olympus, позволяющих снизить риски внезапных поломок
и простоя оборудования.
Компания Olympus имеет постоянный штат квалифицированных
специалистов для оказания технической поддержки клиентам.

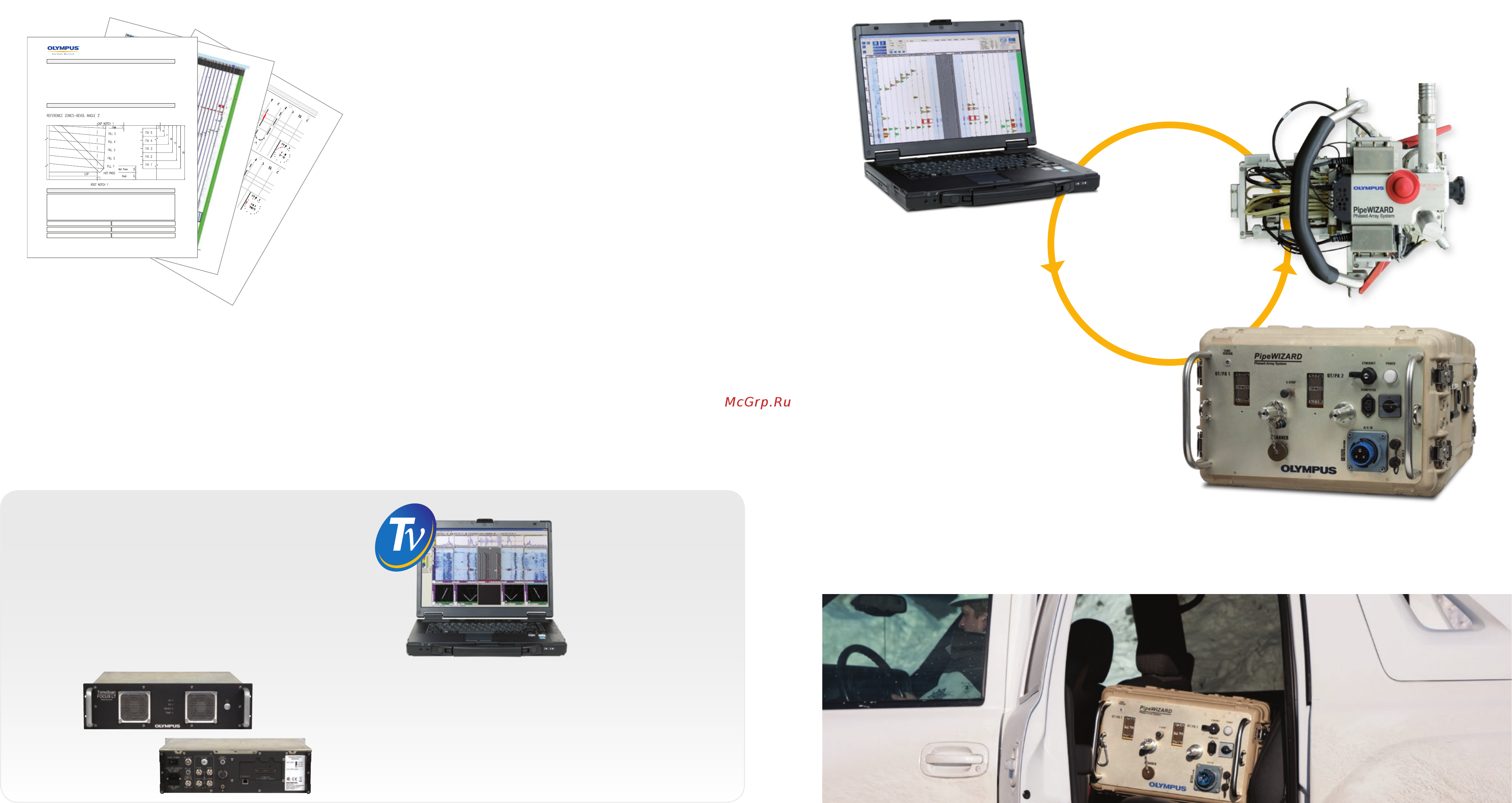

Оборудование PipeWIZARD
®
Компьютер и ПО
Ударопрочный ноутбук с установленной системой Microsoft
®
Windows
®
и ПО PipeWIZARD для сбора и анализа данных.
Программный пакет включает Microsoft
®
Oce и все необходимые
вспомогательные программы.
Контрольно-измерительное оборудование
Компактный ударопрочный корпус для
TomoScan FOCUS LT и PWZ-MCDU.
Предназначен для эксплуатации в суровых
условиях, имеет класс защиты IP64. На
передней крышке корпуса устанавливается
теплообменник, а для защиты оборудования
используются внутренние амортизаторы. Для
подключения комплектующих, на соединительной
панели предусмотрен внешний силовой разъем.
Модуль сбора данных
Модуль сбора данных TomoScan FOCUS LT 64:128 предоставляет
до 64 каналов фокусировки и 128 P/R для различных комбинаций
ФР и традиционных ультразвуковых ПЭП.
Контроллер двигателя и приводной блок
PWZ-MCDU через Ethernet-канал приводит в движение сервомотор.
Сканер
Компактный и ударопрочный сканер PipeWIZARD позволяет
получить достоверные и воспроизводимые данные.
Сканер соответствует классу защиты IP66. В корпусе
располагается приводной двигатель, кодировщик, два ФР-
преобразователя с призмами, два TOFD-преобразователя с
призмами и один температурный датчик.
В высокопрочном шлангокабеле располагаются все необходимые
провода. Кроме того, здесь предусмотрена и линия для подачи
воды.
Defects List (metric units)
Lack of Fusion
1130
31
Rejected
2
Fill4 DS
100
3.7
7.4
#:
Type:
Channel:
Amplitude (%):
Start (mm):
Length (mm):
Depth (mm):
Height (mm):
Comment:
Status:
Merged:
From Gate Position:
Overtrace:
-0.1
Pos. Gate (mm):
0
Overtrace (%):
Lack of Penetration
960
51
Rejected
3
Root DS Root US
LCP DS LCP US
51 45 100 64
2.7
19.9
#:
Type:
Channel:
Amplitude (%):
Start (mm):
Length (mm):
Depth (mm):
Height (mm):
Comment:
Status:
Merged:
From Gate Position:
Overtrace:
0.2 0.5 -0.4 0.6
Pos. Gate (mm):
0 0 0 0
Overtrace (%):
page 3/4Run_3
OLEBound16:
page 2/4Run_3
Run_3
Weld Number:
Tester
123456
PO Number:
Client: Information:
None
-273 -273B= E=
Local D&T:
Contractor
Contrator:
CANADA
Location:
Project 1
Project:
0 X 0
Size: UTC D&T:
Supervisor
Supervisor:
None
Type:
Rejected
Operator
Operator:
Weld Status:
Mon Apr 26 2010 20:08
Tue Apr 27 2010 01:08
4.0R3T3
Software:
Olympus NDT
Company:
Information
Temp. (°C):
UT Zone
Interpreter:
Sign:
Client:
Sign:
Date: Date:
Comments:
Approval Signature
page 1/4Run_3
