5
Внимание! Инструкции по установке и подключению плиты, а так же
по переводу её на другой тип газа даны только для специалистов
соответствующих организаций!
Установка плиты, её подключение, опробование в работе и техническое
обслуживание в процессе эксплуатации должны производиться с соблюдений
действующих стандартов и правил!
1) Плита упакована в ящик в разобранном виде и укомплектована пластиковыми
ножками или специальной подставкой.
Сборку плиты с ножками производить с помощью отвертки с крестообразным
шлицем. Вставьте самонарезающий винт, идущий в комплекте, в отверстие в ножке,
затем, приложив ножку к одному из отверстий в нижней части плиты, затяните винт.
Необходимо избегать сильного затягивания винта, но при этом проверить чтобы
ножка не болталась . Повторите процедуру с оставшимися ножками.
Сборку плиты с подставкой необходимо производить в последовательности,
указанной в инструкции к подставке.
2)Проверьте соответствие значений электрических параметров плиты и
электрической сети, а также наличие заземления.
3) На плите предусмотрен подвод газа, что позволяет присоединять её к
магистральному газопроводу с помощью гибкого шланга. На выходе газового
коллектора плиты расположена гайка с наружной цилиндрической резьбой G1/2",
предназначенная для подключения плиты к сетевому газопроводу (см. Рис. 1).

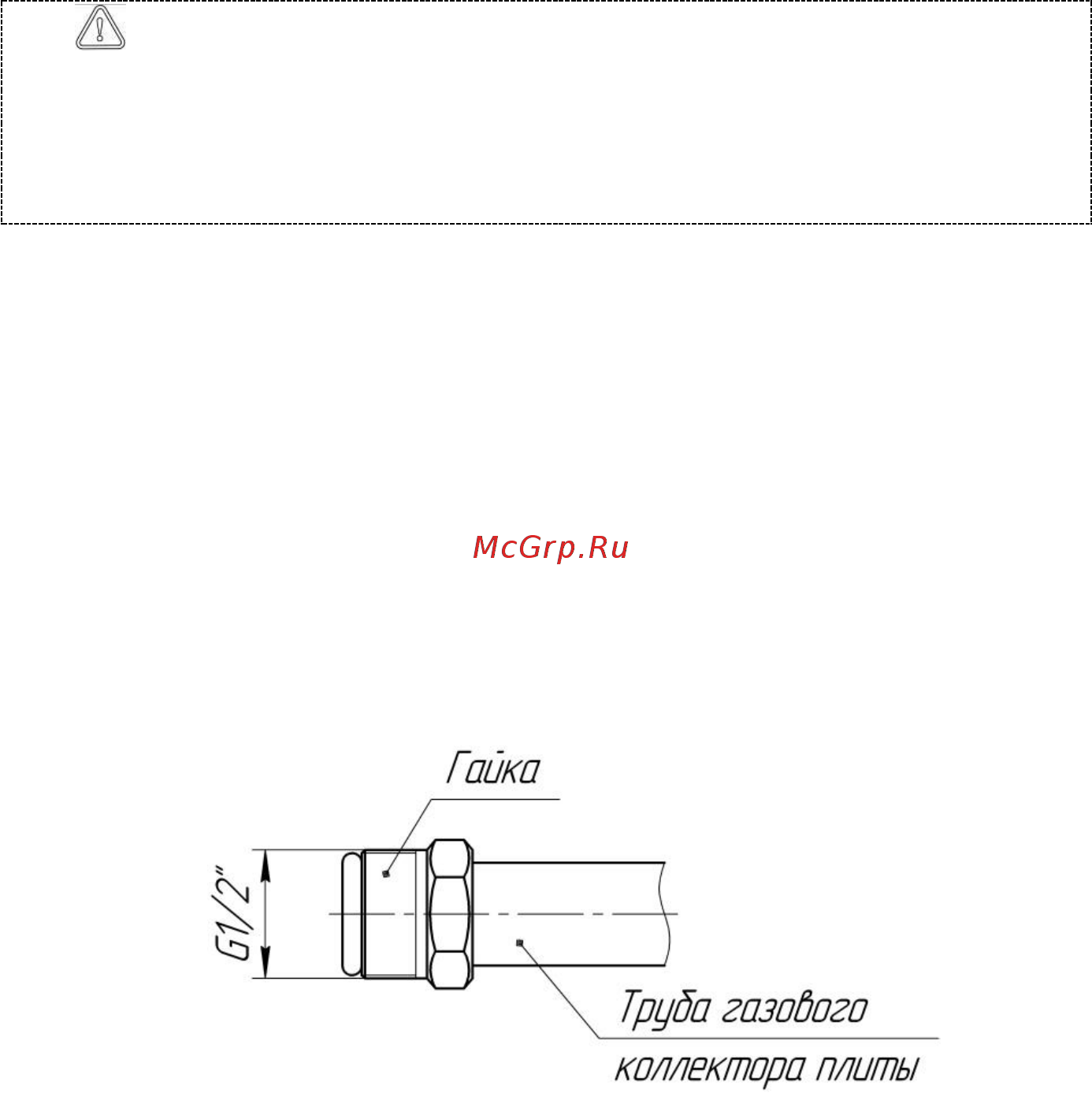

Рис. 1. Конструкция газового коллектора
Плита подключается к сетевому газопроводу при помощи сертифицированного
гибкого шланга, при этом должны быть соблюдены следующие требования:
- выбранный гибкий присоединительный шланг должен иметь сертификат
соответствия и документ, указывающий дату изготовления, срок службы и замены;
- гибкий присоединительный шланг должен быть доступен для осмотра по всей
длине;
- гибкий присоединительный шланг не должен проходить в зоне высокого
нагрева.
- гибкий присоединительный шланг не должен ничем пережиматься, иметь
перегибы и испытывать растягивающие усилия;
- если гибкий присоединительный шланг имеет повреждения, он должен
заменяться целиком, ремонт недопустим.
