20
UAB KOMFOVENT оставляет себе право производить изменения заранее об этом не предупредив
C6M_20-09
RU
3.6. Подключение внешних отопительных / охлаждающих приборов
1
Дополнительно к вентиляционной установке DOMEKT можно подключить:
• Водяной нагреватель.
• Водяной охладитель.
• Охладитель / нагреватель прямого испарения (DX).
Данные приспособления устанавливаются в воздуховоде приточного воздуха. Все узлы к отопительным или ох-
лаждающим системам должен подключать квалифицированный специалист в соответствующей области.
При соединении патрубков нагревателей / охладителей их следует поддерживать трубным ключом, в противном
случае они будут повреждены. Если в нагревателе используется вода, для его защиты от замерзания необходимо
установить температурный датчик (B5), который ввинчивается в предусмотренную для этого полость на трубе воз-
врата воды. Датчик должен быть термически изолирован, чтобы температура в помещении не искажала показания
температуры воды.

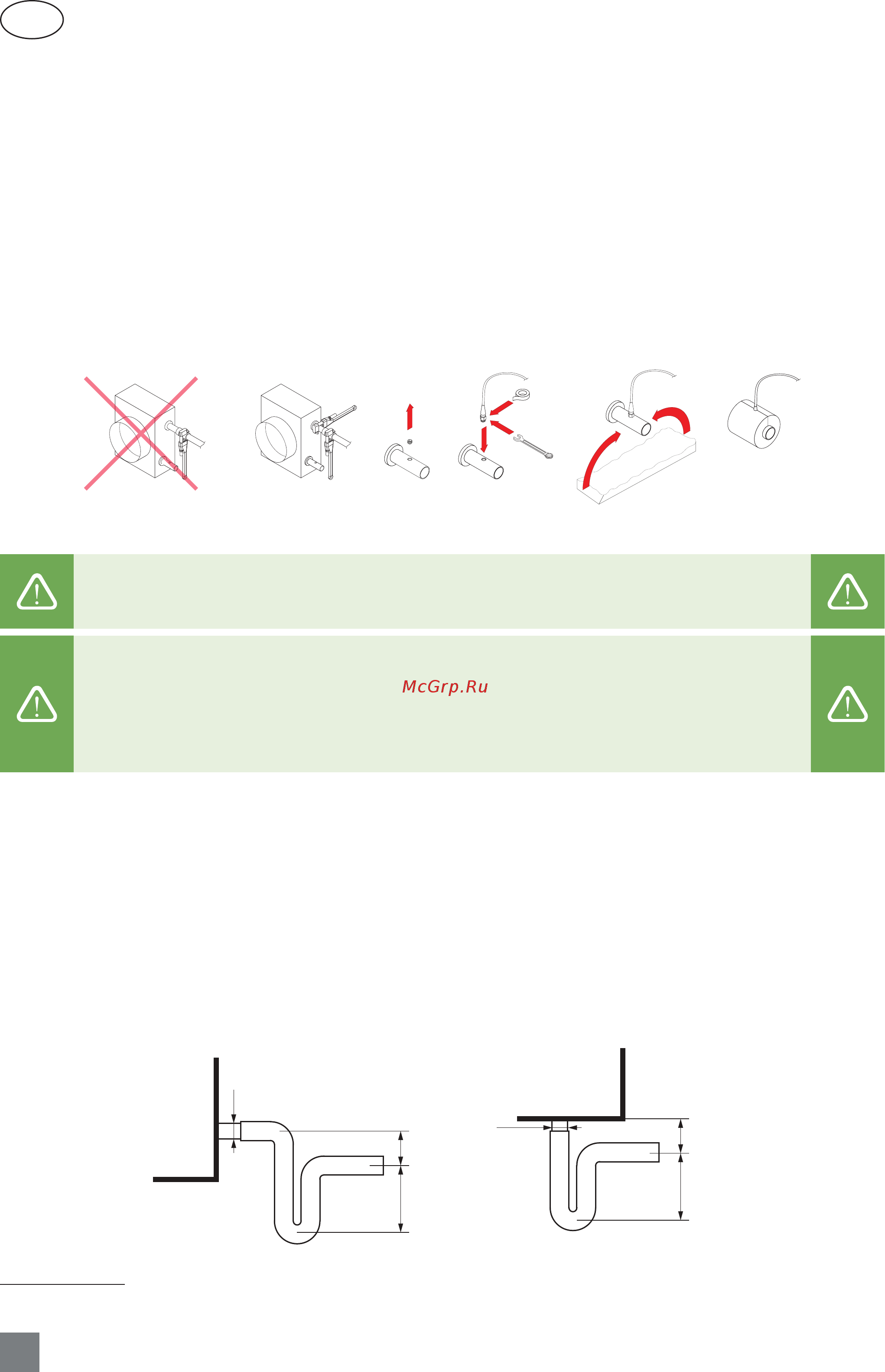

Рис. 10. Подключение патрубков водяного нагревателя/охладителя и установка датчика температуры воды
В случае эксплуатации установки при минусовой температуре на улице в водяных нагревате-
лях или охладителях в качестве теплоносителя следует использовать водогликолевую смесь
или обеспечить температуру возвратной воды не ниже 25 °C.
В смесительном узле
2
обязательно должен быть установлен циркуляционный насос, который
бы двигал воду через теплообменник по малому кругу и 3-ходовой смесительный клапан с
модулированным электроприводом. Если установлен 2-ходовой смесительный клапан, до-
полнительно обязательно поставить обратные клапана, которые обеспечили непрерывную
циркуляцию по малому кругу. Смесительный узел должен быть установлен как можно ближе
теплообменника вент. установки.
2
Теплообменники охладителя / нагревателя прямого испарения (DX) заполняются на заводе азотом. Перед под-
ключением теплообменника к системе с хладоносителем азот стравливается через вентиль, который затем срезает-
ся, а соединения теплообменника припаиваются к трубопроводу.
3.7. Подключение дренажа конденсата
В установках Domekt CF с противоточным рекуператором в связи с разницей температур забираемого с улицы и вы-
тягиваемого из помещения воздуха образуется конденсат, поэтому в установках данного типа устанавливаются ванноч-
ки для сбора конденсата и трубки для его отвода. Поскольку в вентиляционной установке образуется отрицательное
давление воздуха, вода не может самостоятельно вытекать из ванночки для сбора, поэтому к трубке для отвода следует
подсоединить сифон подходящей высоты или сифон с обратным клапаном.
Ø 15 мм
Ø 15 мм
40 мм
80 мм
80 мм
40 мм
Рис. 11а. Монтаж сифона без обратного клапана
1
По отдельному заказу.
2
Рекомендуется использовать смесительный узел Komfovent.
