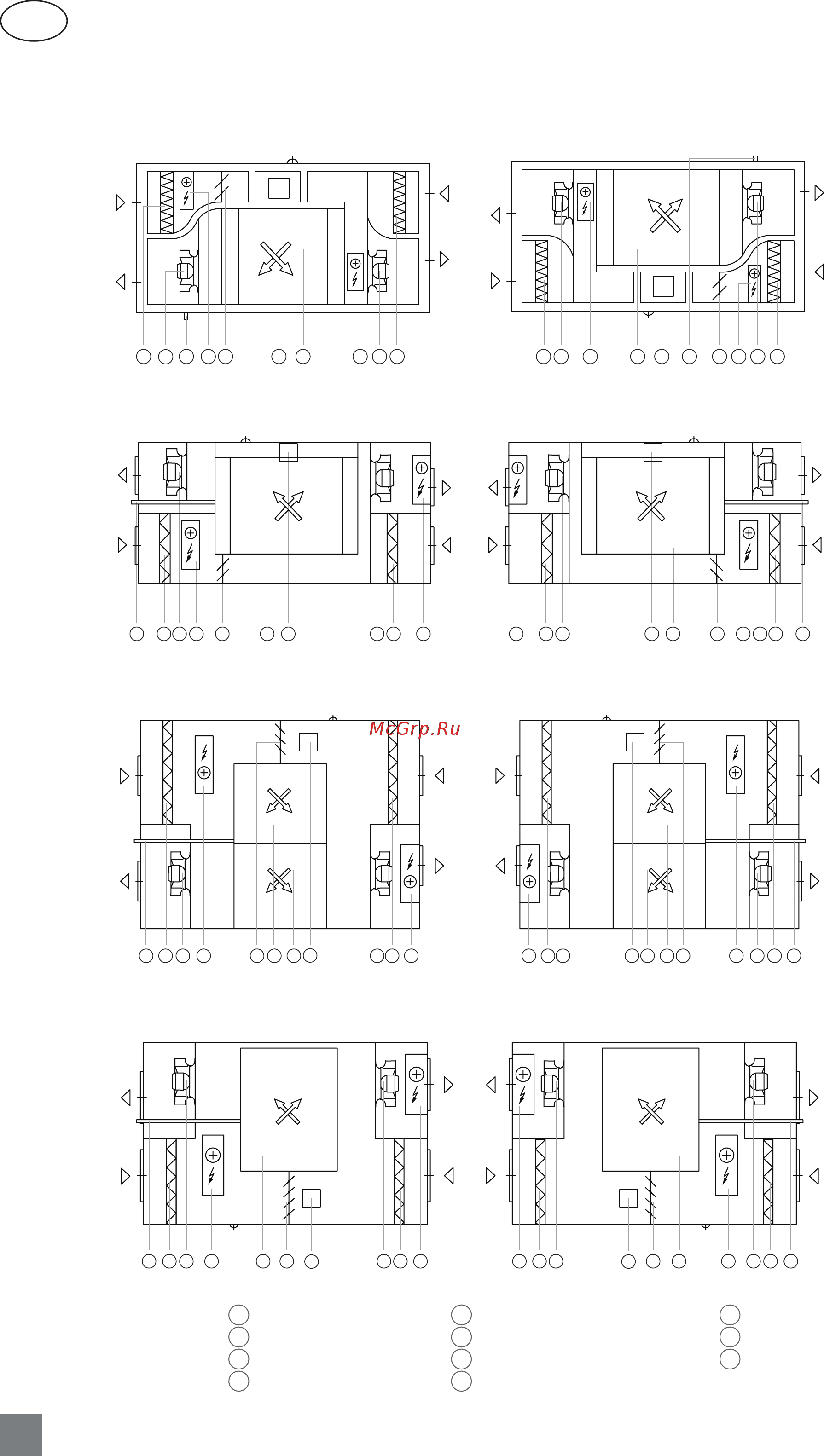

1.3.3. Плоские установки
Domekt CF 150 F
ПРАВАЯ
СТОРОНА
ОСМОТРА
B
C
D
A
12 547 68 9 3
11
B
C
D
A
1
25 4
76
8 9 11
3
ЛЕВАЯ
СТОРОНА
ОСМОТРА
Domekt CF 250 F
ПРАВАЯ
СТОРОНА
ОСМОТРА
13 456 78 9 211 1 34 5 67 892 11
B
C
D
A
B
C
D
A
ЛЕВАЯ
СТОРОНА
ОСМОТРА
Domekt CF 500 F
ПРАВАЯ
СТОРОНА
ОСМОТРА
D
A
B
C
B
C
A
D
113 456 2 78 9
11
1 1 34 5 627 89
11
ЛЕВАЯ
СТОРОНА
ОСМОТРА
Domekt CF 700 F
ПРАВАЯ
СТОРОНА
ОСМОТРА
A
D
C
B
A
D
C
B
1
3 45
6
78 9
2
11
1
34 5
6
7 89
2
11
ЛЕВАЯ
СТОРОНА
ОСМОТРА
A – воздух, забираемый с улицы
B – воздух, подаваемый в помещение
C – воздух, удаляемый из помещения
D – воздух, выбрасываемый на улицу
E – дополнительная вытяжка
(обход воздуха без рекуперации)
1
– противоточный теплообменник
2
– приточный вентилятор
3
– вытяжной вентилятор
4
– электрический нагреватель
9
– байпасная воздушная заслонка
10
– ротационный теплообменник
11
– главная плата контроллера C6M
5
– электрический преднагреватель
6
– фильтр наружного воздуха
7
– фильтр воздуха в помещении
8
– дренаж конденсата
