Deutsch
C.A 6501 29
1 PRÄSENTATION
C.A 6501 ist ein Elektromessgerät zum Messen kleiner Widerstände (0 bis 100Ω
bei 5mA
DC
), Widerstände (0 bis 500kΩ bei 1mA
DC
) und Isolationsmessung (0.5 bis
200MΩ bei 500V
DC
). Die Ohmmeter-Funktion ist mit einer NH-Sicherung vor
unbeabsichtigen Spannungen geschützt. Über eine Spannungsanzeige wird
sichergestellt, dass im Prüfkreis keine Wechselspannung vorhanden ist.
Das Gerät muss nicht gewartet werden und steht daher immer zur Verfügung. Ein
Induktorgenerator generiert die verschiedenen Mess- und Betriebsspannungen.

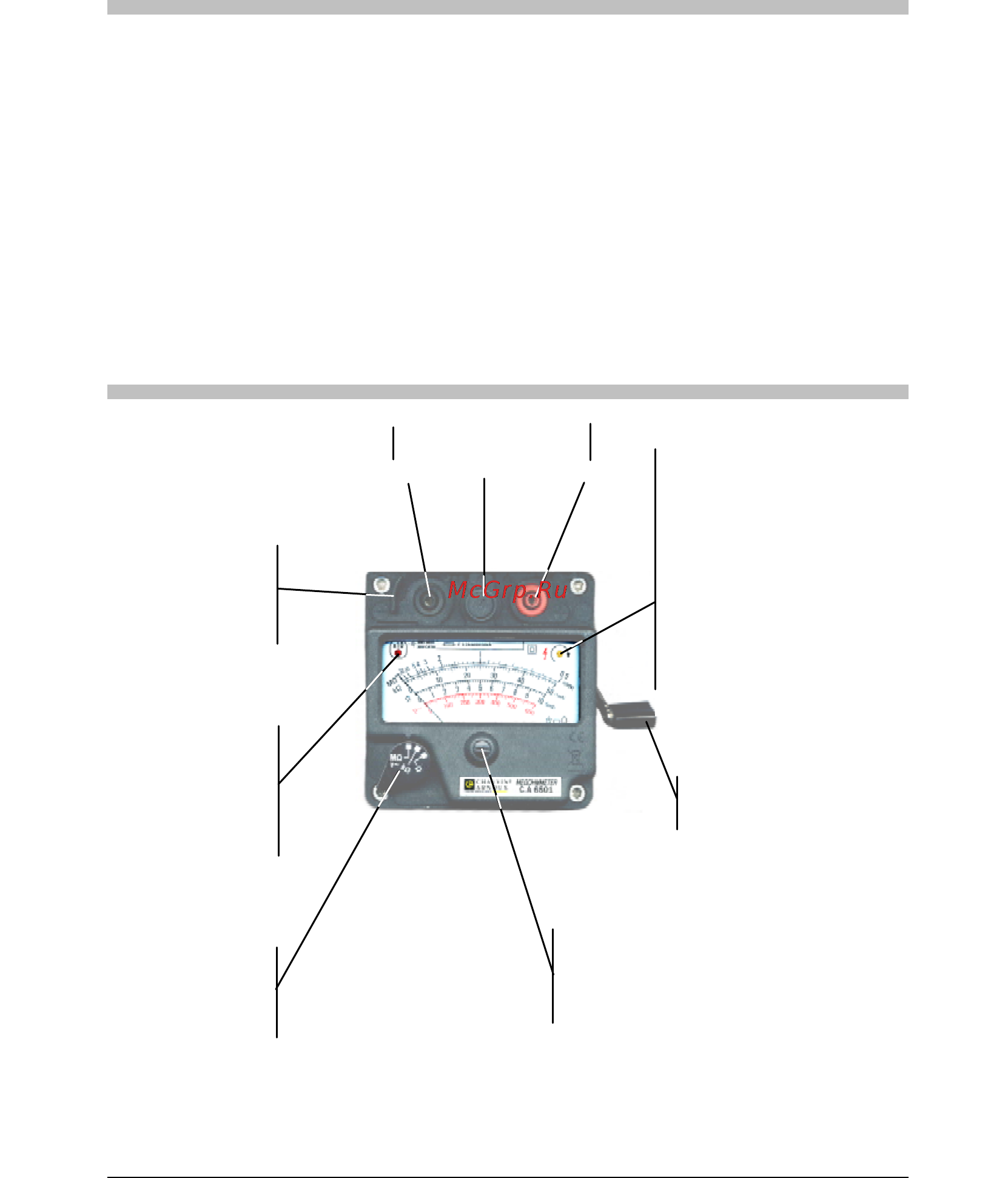

2 BESCHREIBUNG DER KOMPONENTEN,
STEUERORGANE UND FUNKTIONALITÄTEN
Auf dieser Abschirmung
ruht die linke Hand
beim Kurbeln.
Orange Leuchtanzeige
leuchtet:
Drehgeschwindigkeit in
Ordnung, d.h. bis zu
500V
DC
Spannung
(Messbereich MΩ) bzw.
Strom
1mA
DC
(Messbereich MΩ)
oder Strom 5mA
DC
(Messbereich Ω).
Rote Leuchtanzeige
leuchtet: für das Ergebnis
den Ableswert mit 10
multiplizieren
(Messbereich MΩ, kΩ, Ω)
Messbereichumschalter
nach dem Einsatz wieder
auf MΩ/V∼ stellen
Klappkurbel
Schraube zum
mechanischen
Nullstellen des
Galvanometers
Messbuchsen
Sicherung
Schwarz Rot
