Deutsch
30 C.A 6501

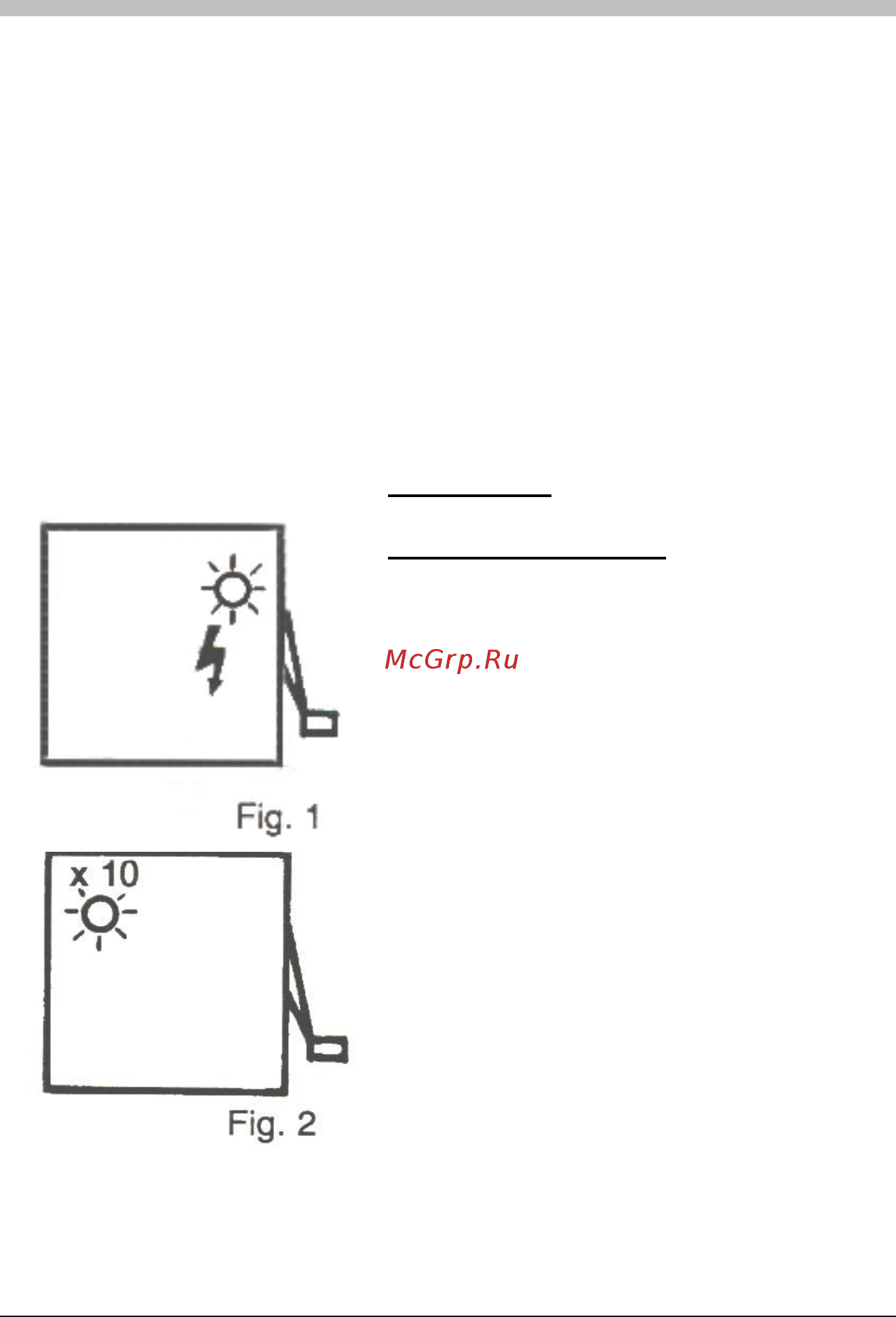

Die rote Leuchtanzeige (Abb. 2) links am
Gerät zeigt die automatische Umschaltung
des Messbereichs an. Wenn diese Anzeige
leuchtet, muss der Ablesewert mit 10
multipliziert werden.
Messbuchse:
Für 4mm Sicherheitsstecker.
Spezifische Anzeigen:
Eine orange Leuchtanzeige (Abb.1) rechts
am Gerät zeigt die korrekte
Drehgeschwindigkeit des Induktors an.
Wenn die Anzeige leuchtet, beträgt die
Spannung an den Gerätebuchsen 500V,
650V oder 10V
DC
(keine Last), je nach
Schalterstellung.
3 INBETRIEBNAHME – EIGENSCHAFTEN:
3.1 BEDIENUNG
•
In Ruhestellung muss die Nadel am Voltmeter auf 0 stehen, andernfalls
die Position mit der schwarzen Schraube (siehe Abb. oben) einstellen.
•
Das Gerät darf nicht an einen Kreis angeschlossen werden, dessen
Spannung über 600VAC oder DC beträgt.
•
Vor dem Messen von Widerständen muss sichergestellt werden, dass
der Kreis nicht unter Spannung steht (Schalter vor dem Anschließen auf
Voltmeter).
•
Nach einer Isolationsmessung lässt man vor dem Abschalten den
geprüften Kreis entladen (Nadel auf 0V: einige Sekunden lang).
