Français
C.A 6501 7
3.2 FONCTIONNEMENT :

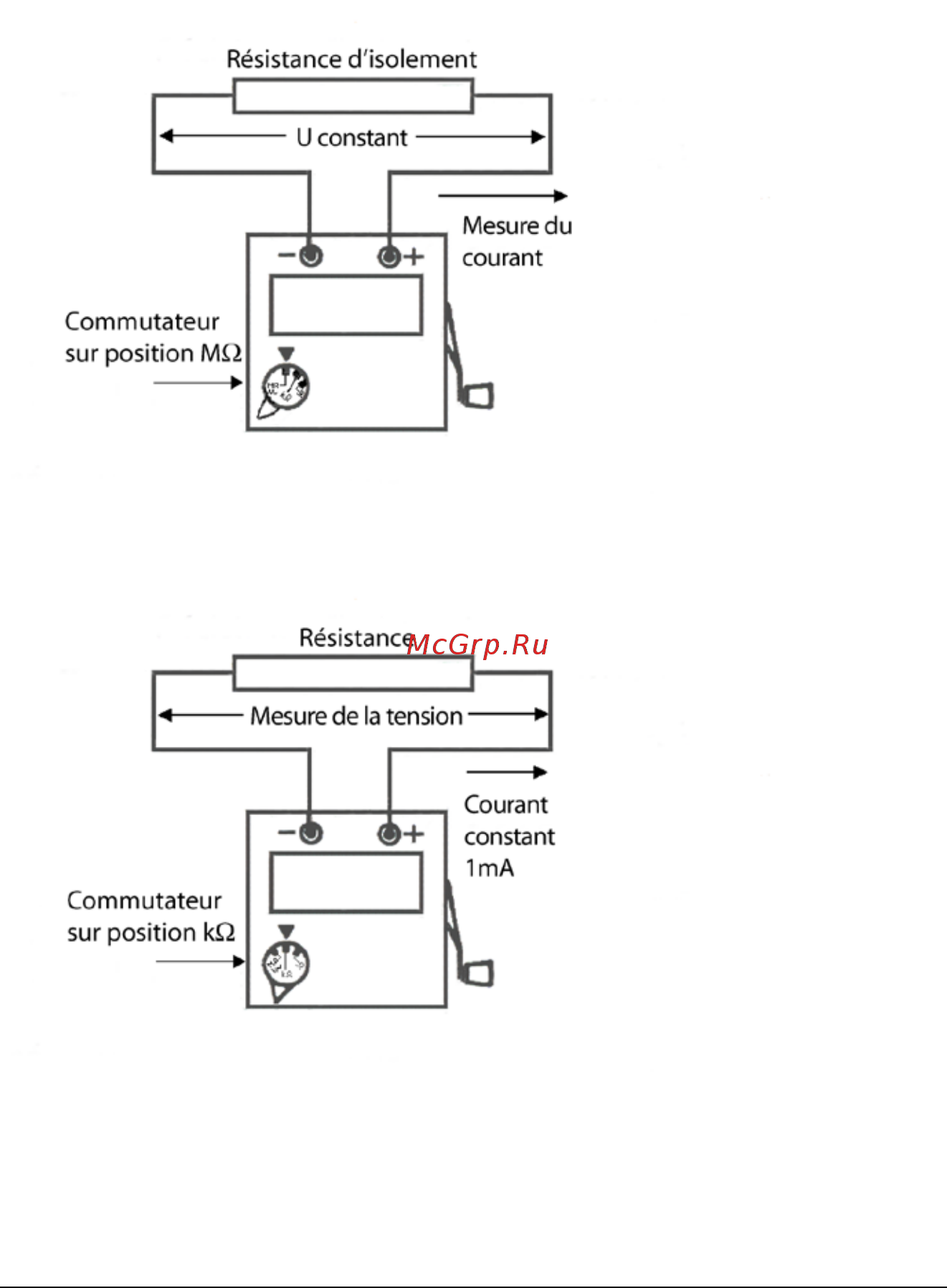

3.2.1 Mesure de MΩ sous 500VDC (± 5% à vide) :
3.2.2 Mesure de kΩ sous 1mADC :
La mesure est réalisée sous
un courant de 1mA
DC,
de 0 à
500kΩ mesurés (650V
DC
max. à vide).
Il y a changement de
coefficient de lecture en
valeur montante : 50kΩ
(passe en lecture X10), et
changement de coefficient de
lecture en valeur descendante
: 45kΩ (passe en lecture X1).
La mesure est réalisée sous
une tension de 500V
DC,
au-
dessus de 0,5MΩ mesurés.
Il y a changement de
coefficient de lecture en
valeur montante : 20MΩ
(passe en lecture X10), et
changement de coefficient de
lecture en valeur descendante
: 5,5MΩ (passe en lecture
X1).
