C.A 6501 5
1 PRESENTATION
Le CA 6501 est un appareil de mesure électrique destiné à la mesure de faibles
résistances (0 à 100Ω sous 5mA
DC
), des résistances (0 à 500kΩ sous 1mA
DC
) et
à la mesure d'isolement (0.5 à 200MΩ sous 500V
DC
). La fonction ohmmètre est
protégée contre la présence accidentelle de tension par un fusible à haut pouvoir
de coupure. Un indicateur de présence de tension permet de s'assurer de
l'absence de tension alternative sur le circuit à tester.
Cet appareil est en permanence disponible car ne nécessitant aucun entretien
d'utilisation. Une génératrice à magnéto fournit les différentes tensions de mesure
et de fonctionnement.
2 DESCRIPTION DES DIFFERENTS ELEMENTS,
ORGANES DE COMMANDE ET
FONCTIONNALITES

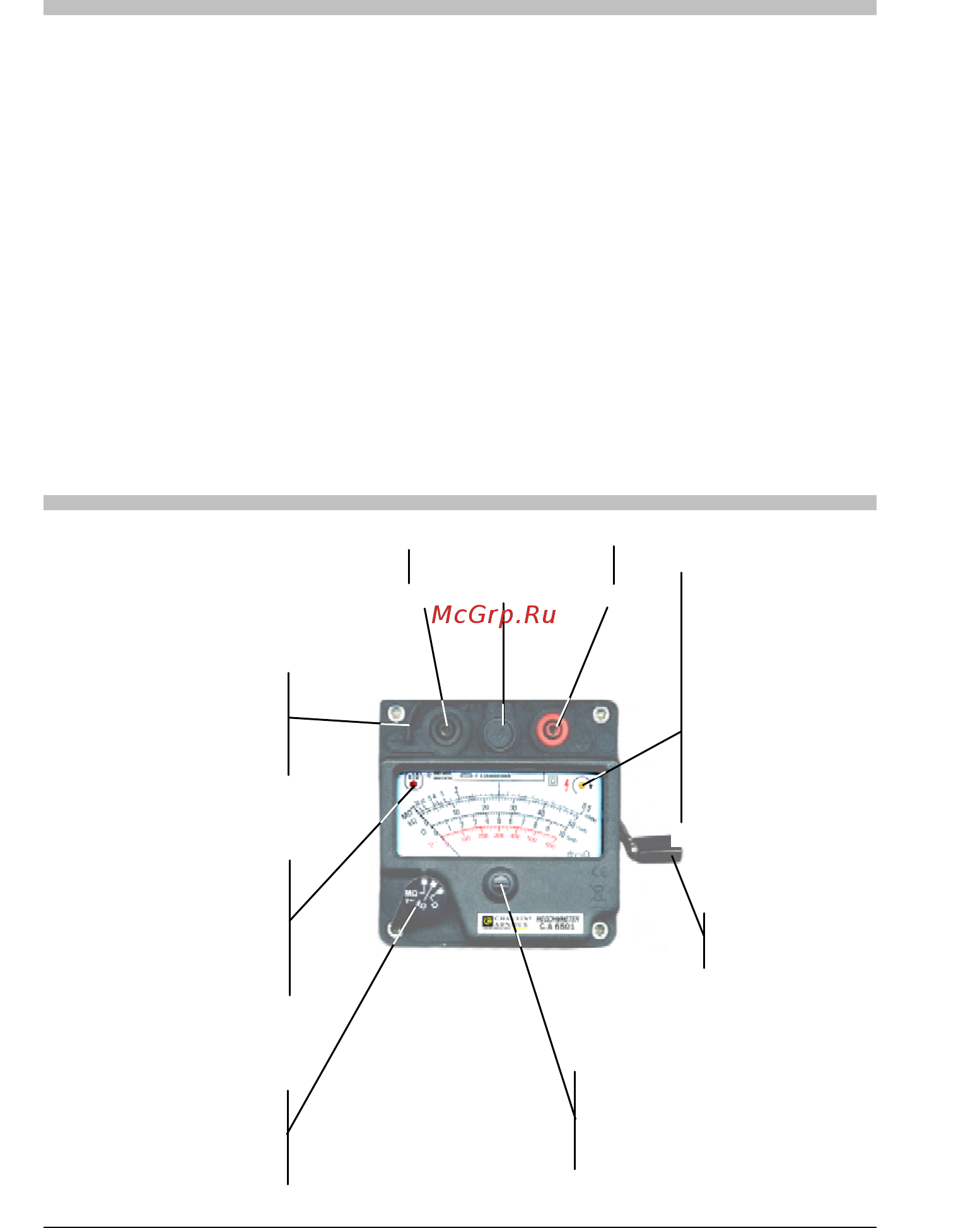

Garde physique servant
d'appui pour la main gauche
lors du maniement de la
manivelle.
Voyant lumineux orangé
allumé : signale la bonne
vitesse de rotation de la
magnéto, c'est à dire la
présence d'une tension
pouvant atteindre 500V
DC
(calibre MΩ) ou celle d'un
courant de 1mA
DC
(calibre kΩ)
ou celle d'un courant
de 5mA
DC
(calibre Ω).
Voyant lumineux rouge
allumé : multiplier la lecture
par 10 pour obtenir le
résultat
(sur échelle MΩ, kΩ, Ω)
Commutateur de calibre
à remettre en position
MΩ/V∼ après usage
Manivelle escamotable
Vis de réglage
du zéro mécanique
du galvanomètre
Bornes de mesure
Fusible
Noire Rouge
