MegOhmMeter
Работа с прибором
7
Pb
=
Примечание
В качестве источника питания в приборе используется
перезаряжаемая свинцово-кислотная аккумуляторная батарея
напряжением 12 В. Не выбрасывайте аккумулятор вместе с
другими твердыми отходами. Пользуйтесь
специализированными службами по переработке и утилизации
отслуживших свой срок аккумуляторов. По вопросам
переработки и утилизации обращайтесь в авторизованный
центр технического обслуживания компании Fluke.
Хранение заряжаемых свинцово-кислотных батарей в не
полностью заряженном состоянии может привести к
сокращению срока службы батареи и/или ее повреждению.
Перед длительным хранением батареи произведите ее полную
зарядку и регулярно проверяйте уровень заряда.
В качестве источника питания в приборе используется перезаряжаемая
свинцово-кислотная аккумуляторная батарея напряжением 12 В. Зарядка
батареи производится при подключении сетевого шнура
питания.
Полная зарядка батареи обычно осуществляется за 12 часов. Избегайте
заряжать батареи при крайних значениях температуры. После
длительного хранения прибора повторно зарядите батарею. На рис. 4
показано, как подключать прибор к сети питания.
Предохранительная
заслонка
fjq11F.EPS

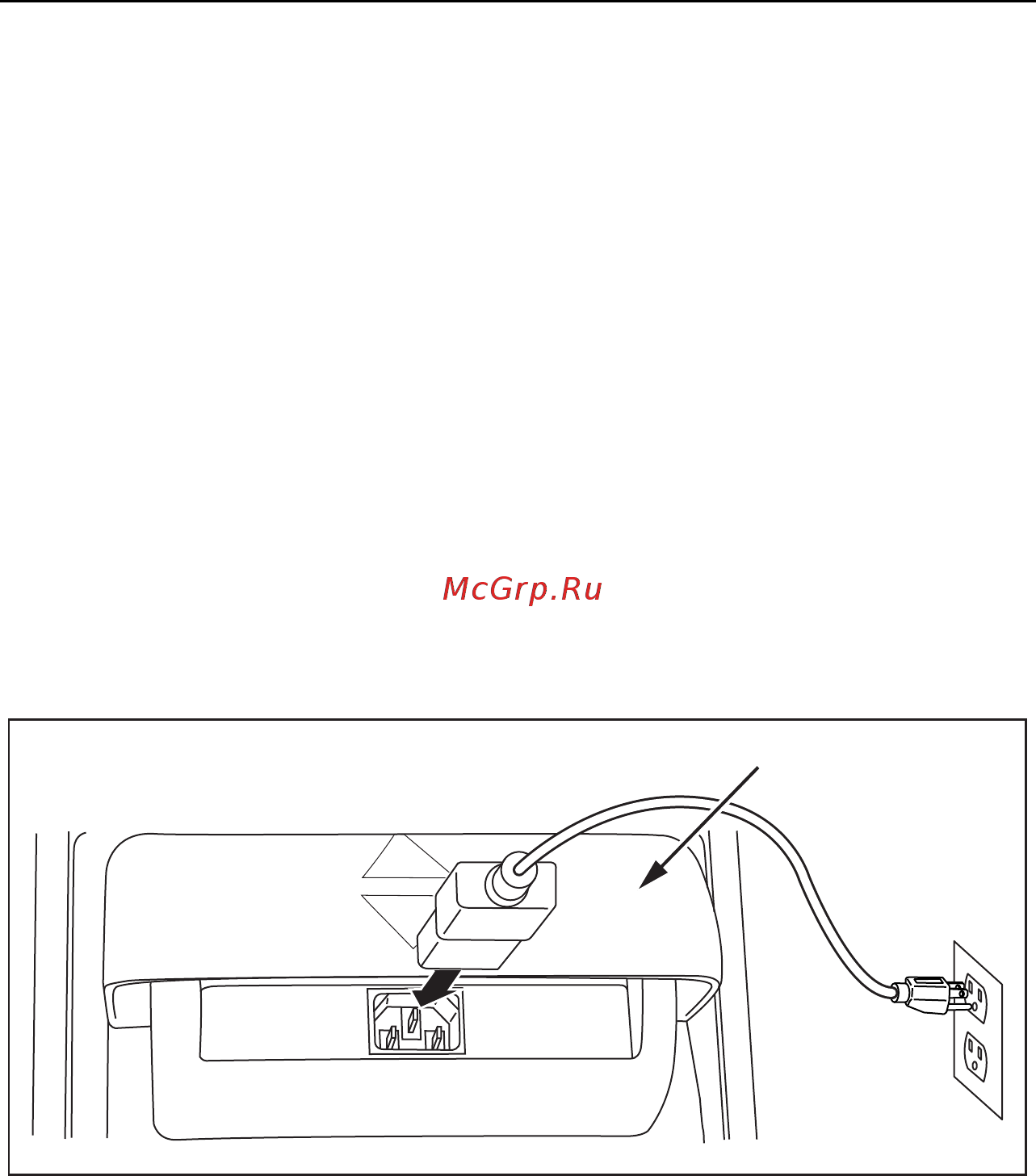

Рис 4. Подключение к сети питания
Зарядка батареи от сети:
1. Отключите прибор
2. Отсоедините от прибора испытательные провода.
3. Поверните защитную заслонку вверх, чтобы открылось гнездо для
подключения сетевого шнура.
4. Вставьте сетевой шнур в разъем питания IEC переменного тока (1)
на приборе.
5. Вставьте второй конец шнура в сетевую розетку. Характеристики сети
питания см. в разделе "Общие технические
характеристики" ("General
Specifications") далее в тексте данного руководства.
6. На ЖК-дисплее появится надпись CHARGING. В режиме зарядки
прибора допускается загрузка данных на компьютер.
