MegOhmMeter
Проведение измерений
11
Прежде, чем переходить к измерению сопротивления изоляции
Помимо основной функции по измерению сопротивления изоляции прибор
обладает целым рядом возможностей/функций, позволяющих проводить
тестирование, которое бы наилучшим образом отвечало потребностям
оператора. Сюда входит возможность задавать тестовое напряжение,
тестирование пилообразным напряжением, задание интервала времени
(длительности) тестирования, измерение индекса поляризации (PI),
измерение коэффициента диэлектрической
абсорбции (DAR) и
емкостного сопротивления. Каждая из этих функций описывается в
последующих разделах руководства. Данные функции можно
использовать в сочетании друг с другом, а их выбор, установку в исходное
состояние или интерпретацию (по обстоятельствам) следует проводить до
начала измерения сопротивления изоляции.
Выбор предустановленного тестового напряжения
Для выбора предустановленного тестового напряжения выполните
следующие
действия:
1. При включенном приборе нажатием кнопки H выберите опцию
TEST VOLTAGE.
00k
0
0M
G
V
0G
T
00G
G T
M k
00M
M
500V

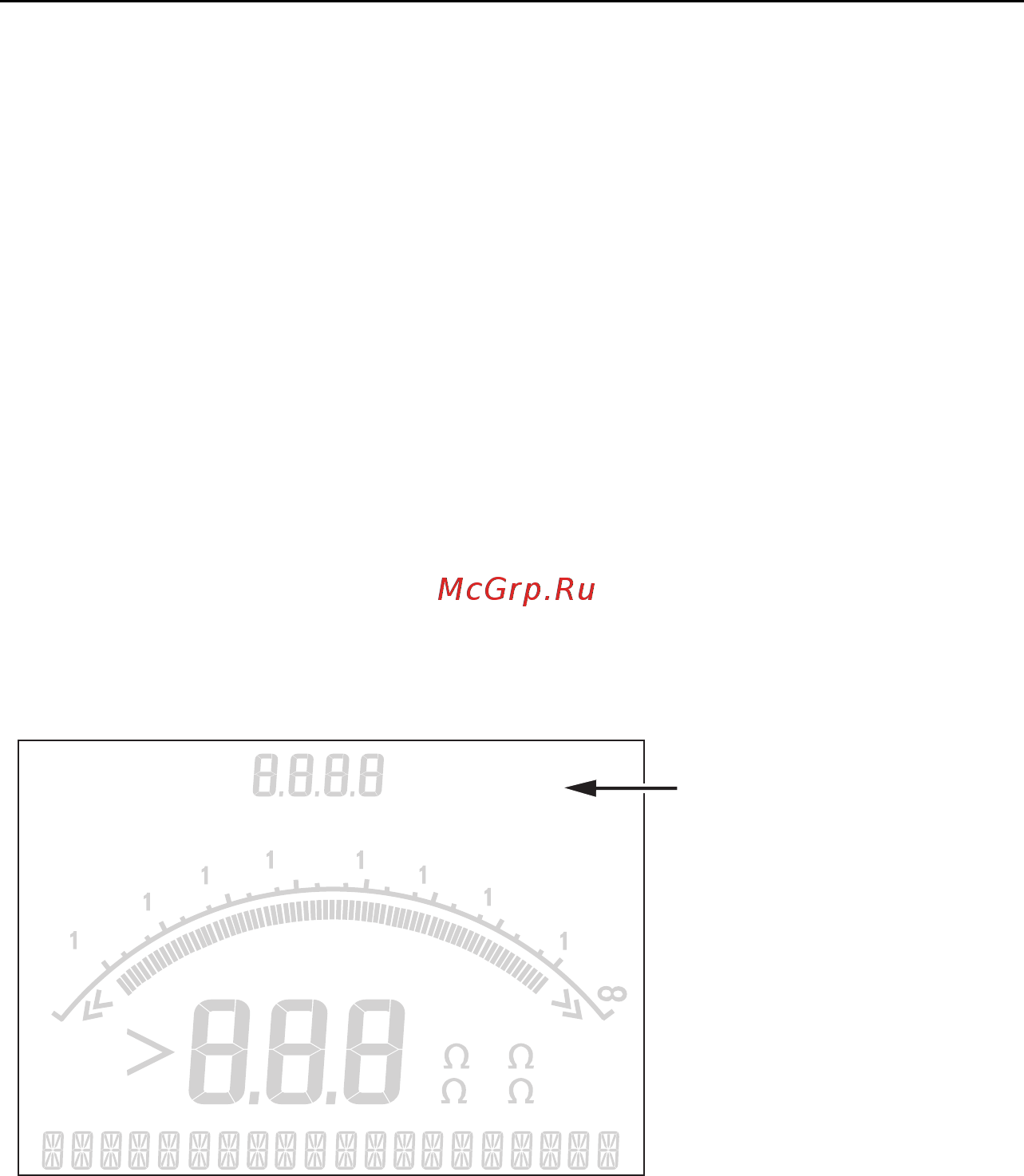

Отображение тестового
напряжения на дисплее
fjq05F.EPS
2. Для просмотра имеющихся предустановленных значений тестового
напряжения (250 В, 500 В, 1000 В, 2500 В и 5000 В), нажмите кнопку
V
или
d.
Выбранное значение тестового напряжения отображается в верхнем
правом углу дисплея.
Примечание
Фактическое тестовое напряжение может на 10%
превышать выбранное значение
