1550B
Руководство пользователя
8
Использование защитной клеммы
Примечание
Сопротивление изоляции измеряется между выходами + и .
Защитная клемма (G) находится под тем же напряжением, что
и отрицательная () клемма, но не является частью
измеряемого контура.
В большинстве случае при тестировании используются только два
провода, соединяющие положительную (+) и отрицательную () клеммы
прибора с тестируемой цепью. К
защитной клемме (G) ничего не
подключается.
При измерении очень большого сопротивления можно получить более
точные показания, используя защитную клемму и трехпроводную схему
измерения. Защитная клемма находится под тем же напряжением, что и
отрицательная () клемма, и ее можно использовать для предотвращения
поверхностной утечки тока, либо других нежелательных токов утечки,
снижающих точность
измерения сопротивления изоляции.

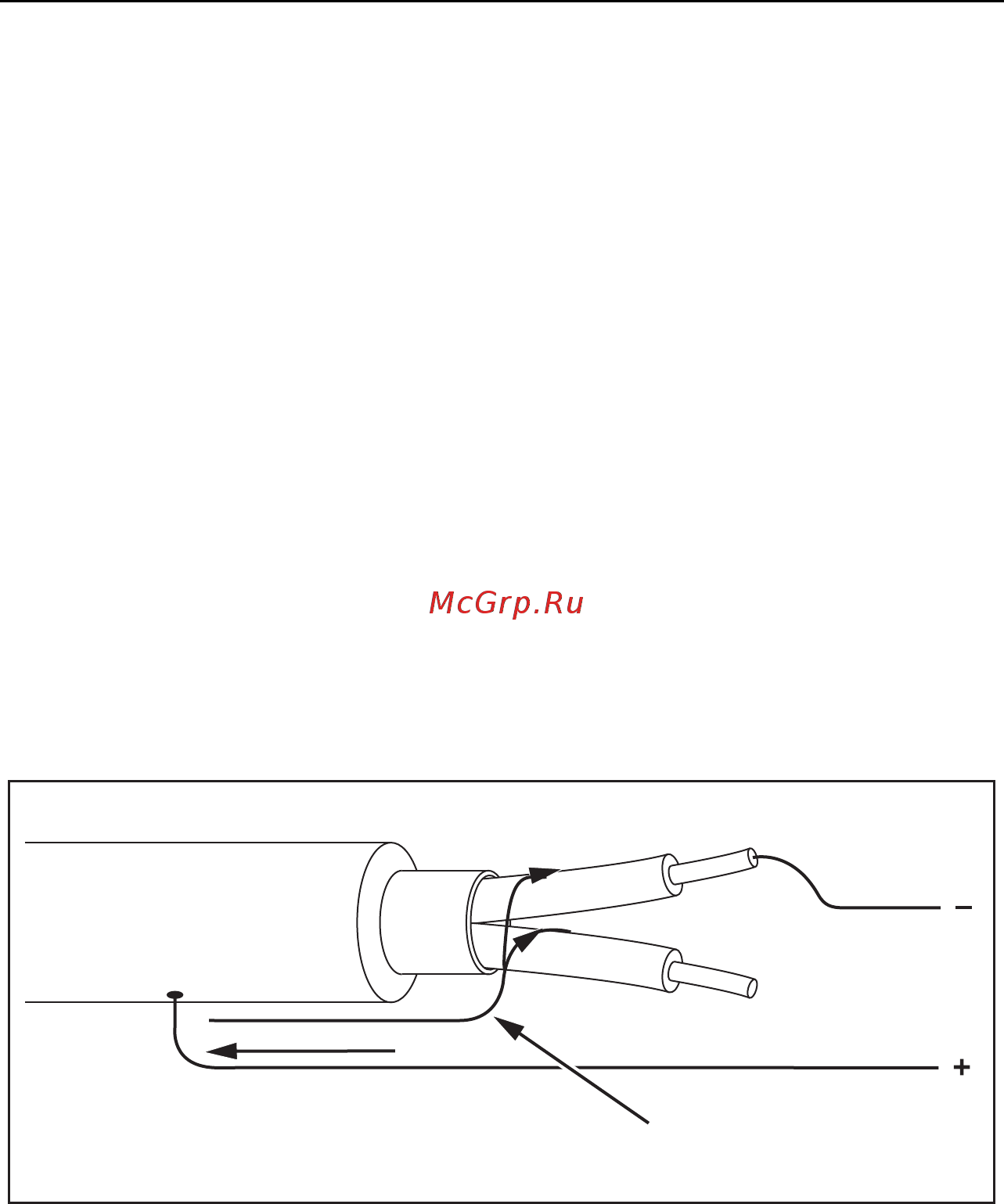

На рис. 5 показан способ измерения сопротивления между одним из
проводников и внешним экраном. В данном случае имеется ток
поверхностной утечки на внутренней изоляции у конца кабеля. Этот ток
утечки складывается с током, регистрируемым на отрицательной клемме,
приводя к уменьшению значения сопротивления (по сравнению с
фактическим сопротивлением), определяемого прибором
.
Ток поверхностной утечки
Экран
( )
( )
fjq13F.EPS
Рис 5. Ток поверхностной утечки
