1550B
Руководство пользователя
10
Проведение измерений
Подключение к тестируемой цепи
XW
Предупреждение
Во избежание возможного поражения электрическим током или
травмы:
• Отключите все питание от тестируемой цепи и разрядите емкости
цепи перед тестированием прибором.
• Подключайте испытательные провода к входным клеммам прибора
до соединения их с тестируемой цепью.
• До и
после тестирования убедитесь в том, что прибор не
сигнализирует о наличии опасного напряжения на клеммах. При
появлении на дисплее индикации об опасном напряжении и подаче
непрерывного звукового сигнала, отсоедините испытательные
провода и отключите питание от тестируемой цепи.
Для подключения к тестируемой цепи:
1. Откройте клеммы прибора, повернув защитную заслонку.
2. Вставьте испытательные провода в клеммы, как показано на рисунке
(рис. 8). Соедините испытательные провода с тестируемой цепью.
FUNCTION
ON/
OFF
UP
SCROLL
IR
PORT
DOWN
ENTER
TEST
ASW09F.EPS

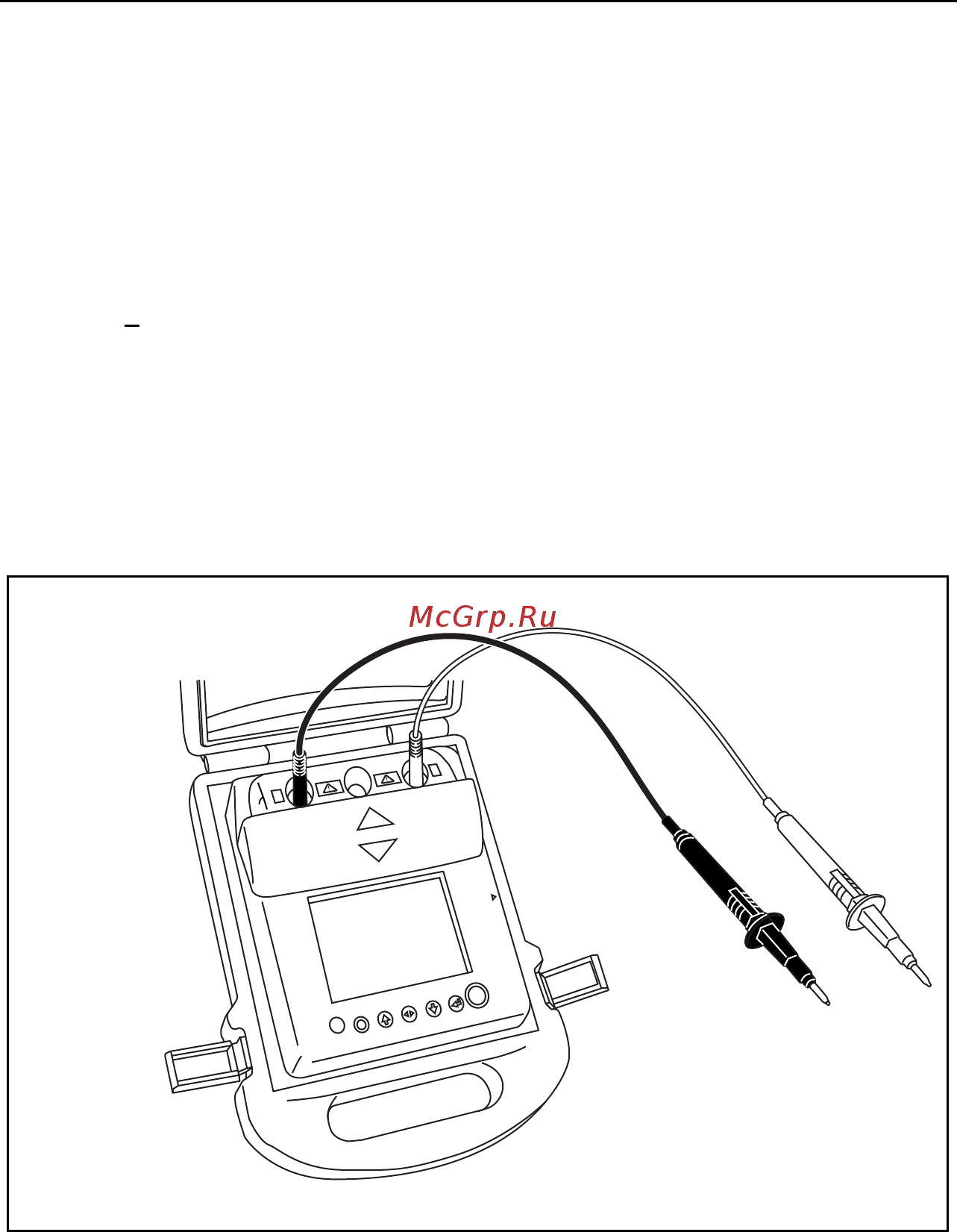

Рис 8. Подключение к тестируемой цепи
Примечание
Спецификация значений ниже 200 kOhm, Мегометра 1550B, не определена.
Это означает что замыкание измерительных контактов и проведение
тестов даст не определенные результаты выше нуля. Это нормальное
явление для этого типа измерительных приборов, обусловленное
конфигурацией входных цепей и не влияет на результаты измерений в
указанном в спецификации диапазоне точности.
