MegOhmMeter
Проведение измерений
13
Режим тестирования изоляции пилообразным напряжением или
тестирование на устойчивость (steady-state test)
Функция тестирования пилообразным напряжением – это тестирование в
автоматическом режиме, в процессе которого изоляция проверяется на
пробой. Во время тестирования пилообразным напряжением происходит
линейное увеличение (100 В/с) выходного напряжения от значения 0 В до
тех пор, пока оно не достигнет заданного тестового напряжения, либо
до
фиксирования внезапного падения измеряемого сопротивления. После
этого пилообразное увеличение напряжение прекращается, тестовое
напряжение падает до нуля, а значение напряжения в точке пробоя
записывается в память прибора. Если при тестировании заданное
тестовое напряжение достигнуто не было, результаты всех прочих тестов
считаются недействительными. При успешном завершении теста без
пробоя значения тестового
напряжения и сопротивления изоляции
считаются единственными достоверными результатами тестирования.
Для активации или отключения функции пилообразного напряжения
выполните следующие действия:
1. При включенном приборе нажмите кнопку
H
и выберите функцию
RAMP TEST.
00k
0
0M
G
V
0G
T
00G
G T
M k
00M
M
000V 500V 250V
5000V 2500V

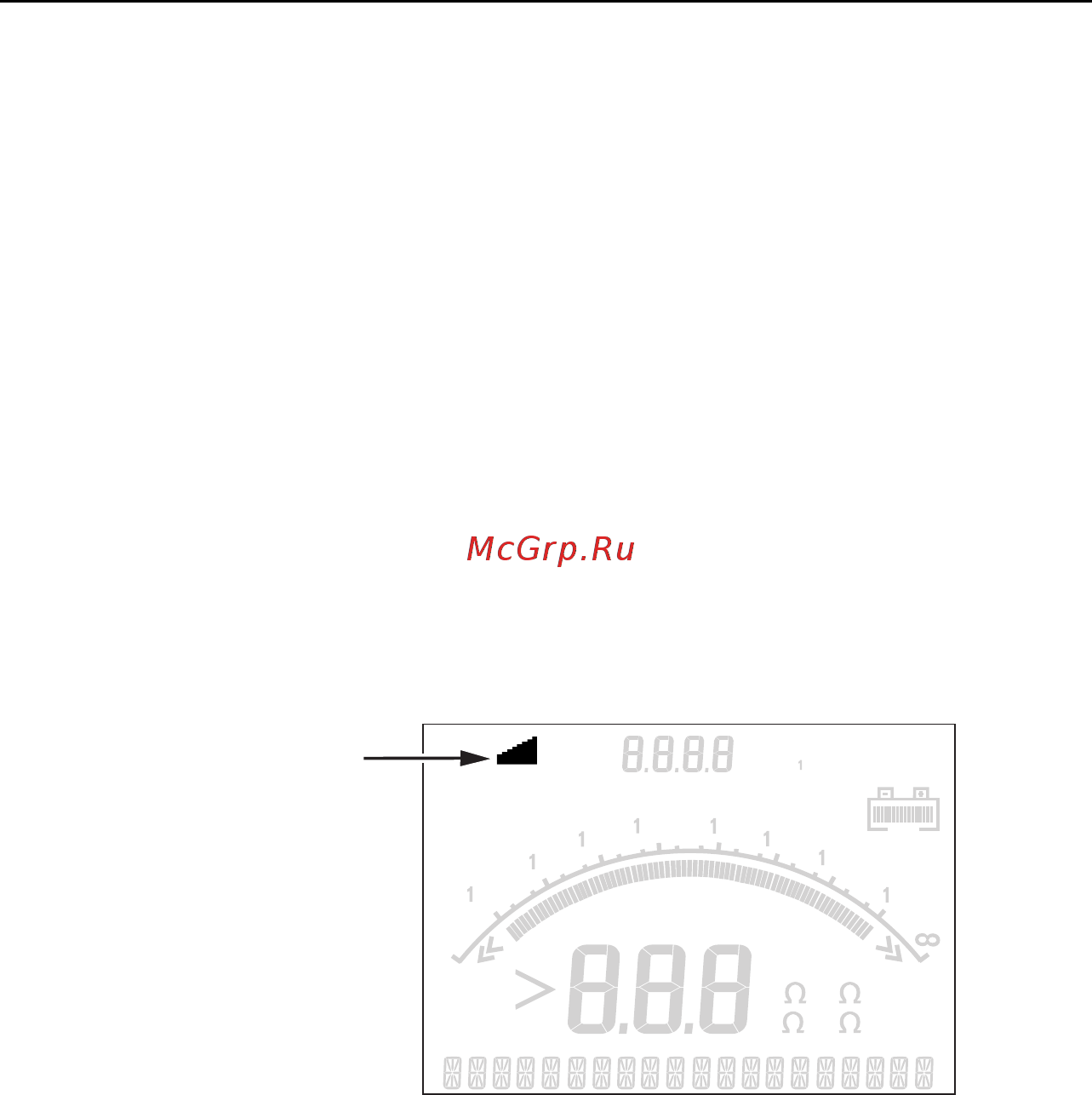

Индикатор режима
пилообразного напряжения
fjq07F.EPS
2. Кнопками V или d включите или отключите режим пилообразного
напряжения. При активизированной функции пилообразного
напряжения в верхнем левом углу дисплея появляется мигающий
значок s.
Тестирование на устойчивость изоляции во времени
Продолжительность измерения сопротивления изоляции можно задавать
с помощью таймера. Время можно плавно увеличивать с шагом в 1 минуту
при общей допустимой
продолжительности тестирования в 99 минут. Во
время тестирования заданный интервал времени отображается в нижнем
правом углу дисплея, а время, прошедшее с момента начала
тестирования – в центре дисплея. По окончании времени измерение
сопротивления изоляции завершается, и тестирование прекращается.
Для запуска тестирования на устойчивость изоляции во времени
выполните следующие действия:
1. При включенном приборе
нажмите кнопку H и выберите функцию.
2. Нажатием кнопки V задайте общее время тестирования (с шагом в 1
минуту).
