MegOhmMeter
Проведение измерений
15
Чтобы провести измерение сопротивление изоляции, выполните
следующие действия:
1. При включенном приборе установите такие параметры, которые
соответствуют требованиям вашего тестирования. Это:
• Тестовое напряжение – Выбор диапазона: от 250 до 5000 В (с
шагом 50 В/100 В)
• Тестирование пилообразным напряжением – Включено или
отключено
• Интервал времени – Нет или от 1 до 99 минут.
2. Подключите щупы (probes) к
тестируемой цепи.
XW Предупреждение
Во избежание возможного поражения электрическим током или травмы:
до и
после тестирования убедитесь в том, что прибор не сигнализирует о
наличии опасного напряжения на клеммах. При появлении на дисплее
индикации опасного напряжения и подаче непрерывного звукового
сигнала прибором, отсоедините испытательные провода и отключите
питание от тестируемой цепи.
3. Чтобы начать измерение сопротивления изоляции, удерживайте
кнопку T в нажатом положении в течение 1 с.
Прибор подаст 3 звуковых сигнала, после чего начнется
тестирование, а на дисплее будет мигать значок
W, указывающий на
возможное наличие на испытательных клеммах потенциально
опасного напряжения.
00k
0
0M
G
V
0G
T
00G
G
00M
M
000V 500V 250V
5000V 2500V

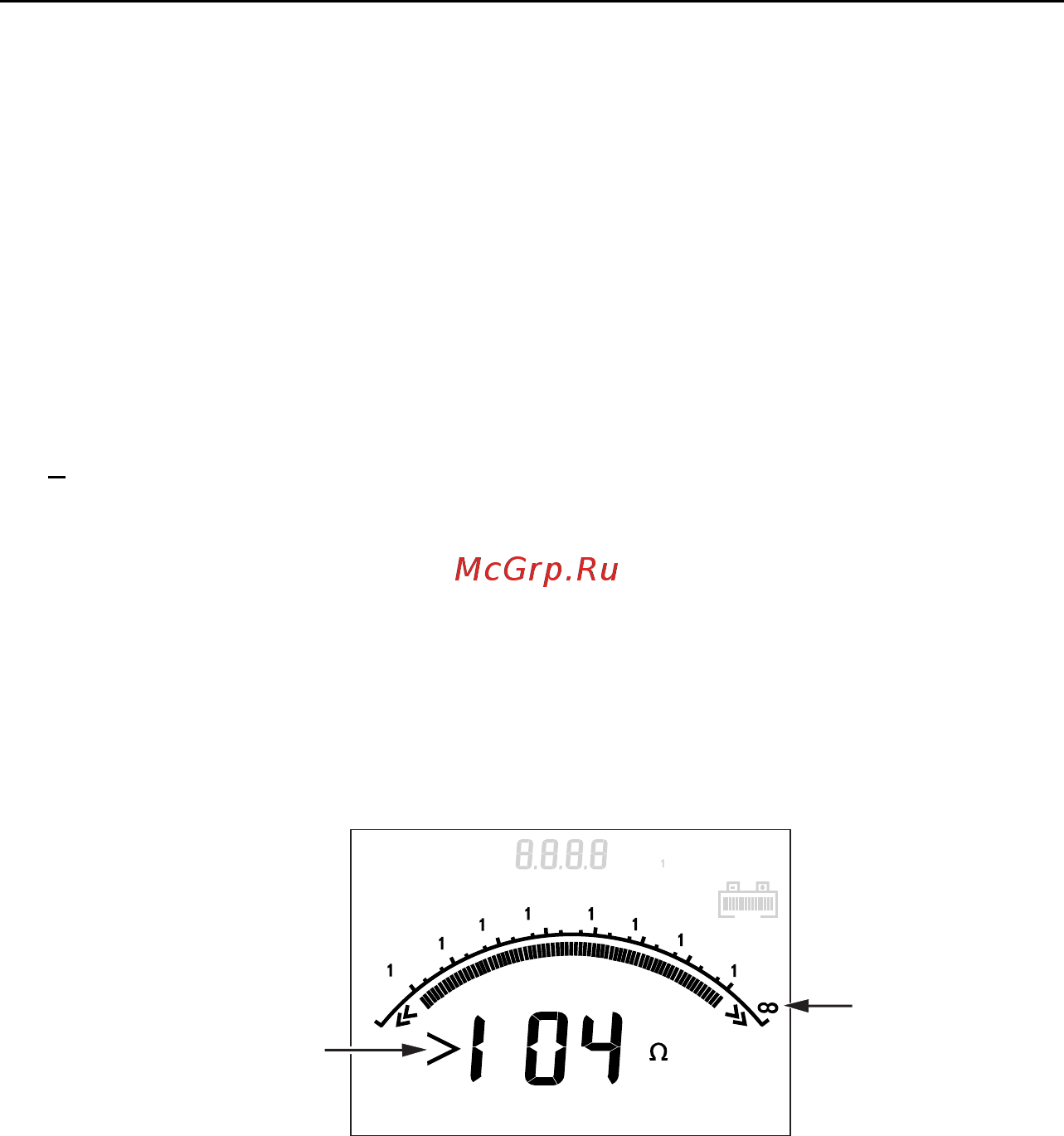

Аналоговая гистограмма
Отображение основных
цифровых данных
fjq08F.EPS
После стабилизации цепи на цифровом дисплее отображается
полученное сопротивление изоляции. В ходе измерения это значение
непрерывно (в реальном времени) отображается на аналоговой
гистограмме.
При возникновении любого из перечисленных ниже условий процесс
измерения сопротивления изоляции прекращается:
• Остановка оператором (нажатие кнопки
T).
• Окончание отсчета времени
• Интерференция в тестируемой цепи
• Пробой в режиме тестирования пилообразным напряжением
• Полностью разряженная аккумуляторная батарея
Если в режиме тестирования пилообразным напряжением случился
пробой, то прежде чем переходить к п. 4, нажмите кнопку e.
