EUWL5~24KZW1
Бесконденсаторные чиллеры с водяным охлаждением
4PW15373-1
Инструкция по монтажу

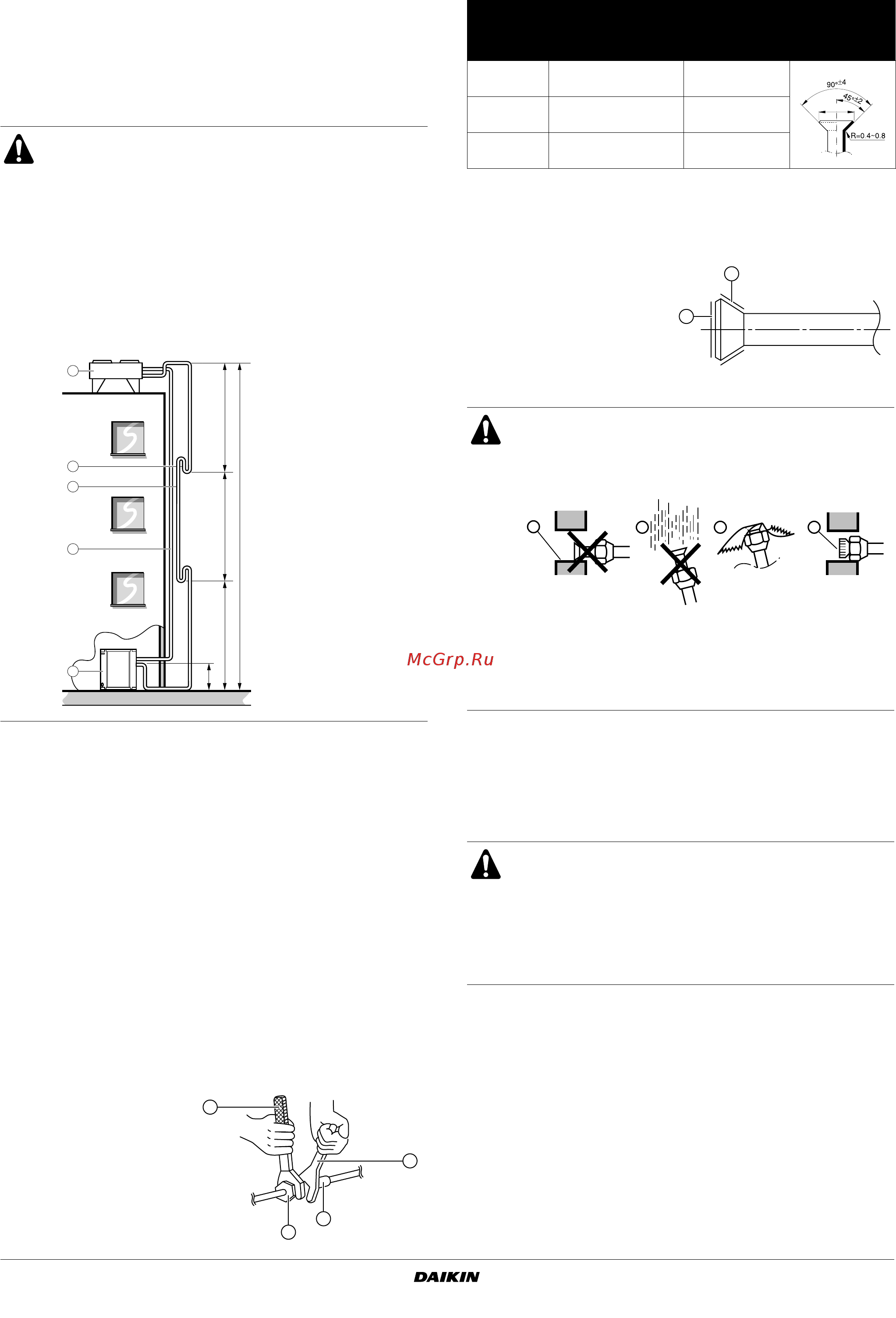

3
Меры предосторожности при прокладке
трубопроводов
Попадание в контур циркуляции хладагента воздуха, механи-
ческих частиц и грязи может привести к поломке чиллера.
Поэтому при подключении контура циркуляции хладагента
необходимо соблюдать следующие правила:
1.
Используйте только чистые и сухие трубы.
2.
При удалении заусенцев направьте конец трубы вниз.
3.
При прокладке сквозь стену закройте конец трубы, чтобы в нее
не попали грязь и пыль.
Подключение контура циркуляции хладагента
При резке и развальцовке труб следует применять мате-
риалы и инструменты, совместимые с хладагентом R-407C.
Инструменты для монтажа:
Убедитесь в том, что при монтаже используются инстру-
менты (заправочные шланги), пригодные для работ
с холодильным агентом R-407C и способные выдержать
давление, исключая попадание в систему минерального
масла SUNISO и влаги.
Вакуумный насос (используйте двухступенчатый вакуум-
ный насос с обратным клапаном):
- Следите за тем, чтобы вакуумное масло не попадало
в систему, когда насос не работает.
- Используйте вакуумный насос, способный
вакуумировать до -100,7 кПа (5 торр, -755 мм.рт.ст.).
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
Размеры накидных гаек и значения крутящего момента
затяжки приведены в таблице ниже. (Если гайки
перетянуть, то можно повредить развальцованную часть
трубы, что приведет к утечке хладагента.)
На наружную и внутреннюю поверхность развальцованной
части трубы нанесите эфирное или полиэфирное масло.
Пред затяжкой накидной гайки наживите ее, сделав 3 - 4
оборота рукой.
Проверьте соединения труб на утечку газа.
Трубопровод нагнетания и жидкостный трубопровод под-
соединяются к внешнему конденсатору через соединения
с накидной гайкой. Диаметры труб см. в разделе
«Технические характеристики» на странице 1.
длина трубопроводов: эквивалентная = 50 м
максимальная высота = 30 м
Проверка на утечку и вакуумирование
Блоки проверяются на утечку хладагента на заводе.
После подсоединения труб следует с помощью вакуумного
насоса произвести проверку на утечку и удалить воздух из
контура циркуляции хладагента до абсолютного давления
4 мбар.
Если бесконденсаторный блок установлен ниже
конденсаторного блока, то возможно следующее:
когда блок прекращает работу, масло поступает
обратно на нагнетание компрессора. Из-за этого
при запуске блока может произойти гидравли-
ческий удар.
интенсивность циркуляции масла будет снижена
Чтобы предотвратить эти неприятности, через
каждые 10 м по длине трубопровода нагнетания
следует установить масляные ловушки, если разность
уровней установки блоков превышает 10 м.
1
внешний конденсатор
2 внутренний чиллер
3 трубопровод
нагнетания
4 масляная ловушка
5 жидкостный
трубопровод
A > 0 m
1 Динамометрический
ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
10m 10m 10m
30m
3
5
4
1
2
A
2
3
1
4
Диаметр
труб
Момент затяжки
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø9,5
32,7~39,3 Н•м
(333~407 кгс•см)
12,0~12,4
Ø12,7
49,5~60,3 Н•м
(504~616 кгс•см)
15,4~15,8
Ø19,1
97,2~118,6 Н•м
(990~1210 кгс•см)
22,9~23,3
1 Эфирное или
полиэфирное масло
наносится сюда
Будьте внимательны, проводя трубопроводы хлад-
агента сквозь отверстие в стене: в них не должны
попасть пыль и влага. Защитите концы труб
с помощью заглушек или заклейте их липкой лентой.
В целях защиты труб от сажи на время сварки их
необходимо заполнить N
2
.
На участке трубопровода впрыска жидкого хлад-
агента между внешним конденсатором и ком-
прессором не должно быть никаких блокирующих
устройств (запорных вентилей, электромагнитных
клапанов и т.п.).
A
1
1
1
23
4
1 Пыль
2 Влага
3 Лента
4 Заглушка
