Инструкция по монтажу
4
EUWL5~24KZW1
Бесконденсаторные чиллеры с водяным охлаждением
4PW15373-1

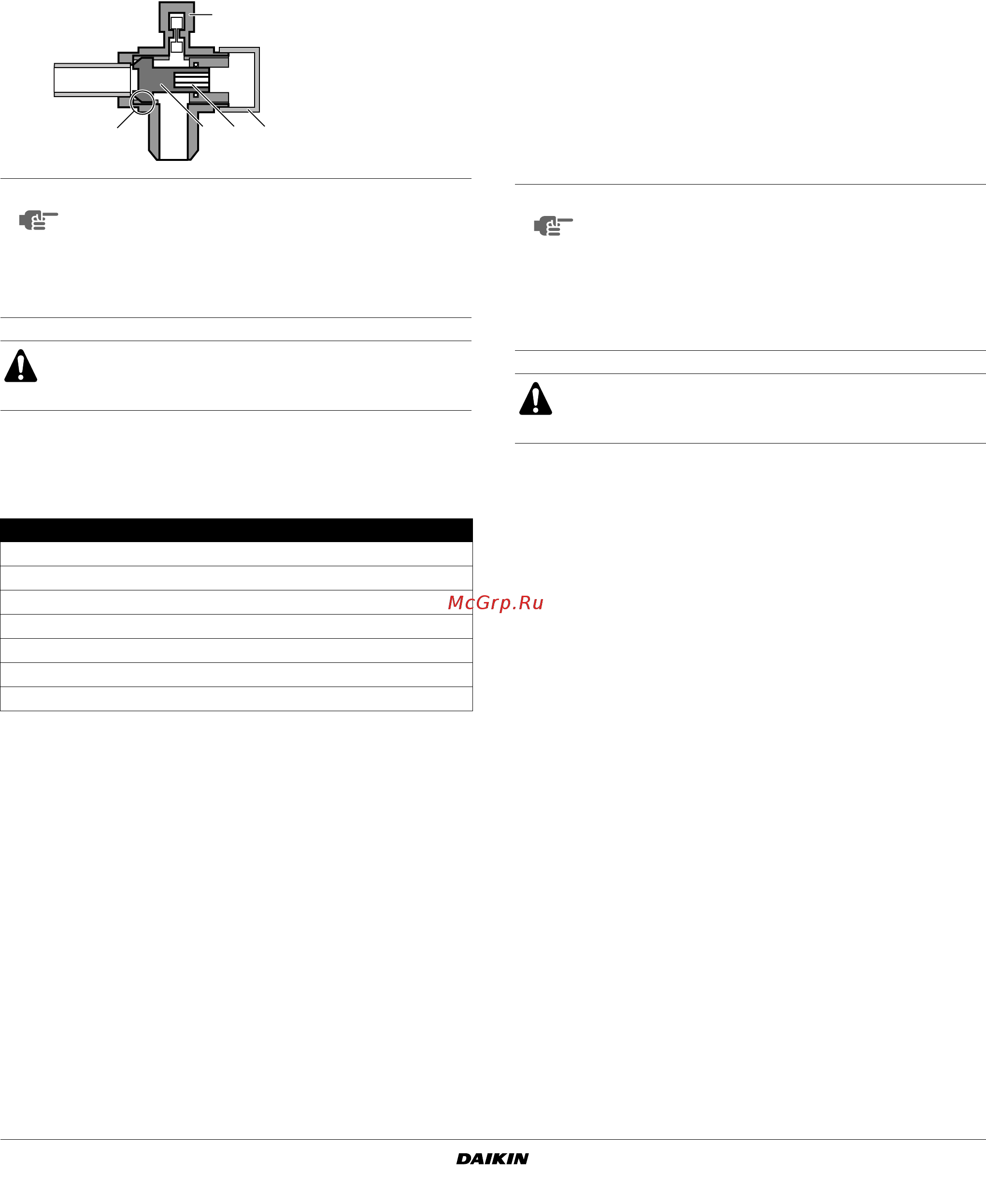

Откройте запорные вентили в контуре нагнетания и
в контуре жидкого хладагента
1 открытие
- Снимите предохранительную крышку (1) и с помощью
шестигранного гаечного ключа (3)(JIS B 4648 размером
4 мм) поверните шток (2) против часовой стрелки.
-Вращайте его до упора.
- Надежно затяните предохранительную крышку.
2 закрытие
- Снимите предохранительную крышку и поверните шток
по часовой стрелке.
-Затягивайте шток до тех пор, пока он не дойдет до
уплотнительной зоны (4) корпуса.
- Надежно затяните предохранительную крышку.
Заправка блока
Сначала необходимо произвести предварительную заправку
системы в соответствии с приведенной ниже таблицей:
VRC = объем внешнего конденсатора (л)
LLP = длина жидкостного трубопровода (м)
Затем необходимо произвести окончательную заправку
системы
Во время окончательной заправки системы хладагентом
компрессор должен работать.
■ Если после предварительной заправки в смотровом стекле
жидкостного трубопровода будет виден конденсат (что
может быть вызвано перепадом температур), то в систему
необходимо будет добавить дополнительное количество
хладагента в объеме 10% от веса первоначальной
предварительной заправки.
■ Если в смотровом стекле жидкостного трубопровода будут
видны газовые пузырьки, то после завершающей заправки
дополнительного количества хладагента в объеме 10% от
веса первоначальной предварительной заправки его коли-
чество в системе окончательно достигнет необходимого
уровня.
■ Если в смотровом стекле жидкостного трубопровода будут
видны пузырьки мгновенно выделяющегося газа,
необходимо будет производить дозаправку до тех пор, пока
не наступит одна из описанных выше ситуаций. Затем
необходимо произвести завершающую заправку хлад-
агента в объеме 10% от веса его первоначальной предвари-
тельной заправки. Системе необходимо некоторое время
на стабилизацию, что означает, что заправку хладагента
следует производить постепенно.
Проверка контура циркуляции воды
Чиллеры снабжены соединительными элементами для под-
соединения подачи и вывода воды к трубопроводам контура
циркуляции. Прокладка трубопроводов должна осуществляться
квалифицированными специалистами и проводиться в соот-
ветствии с общеевропейскими и национальными стандартами.
Прежде чем продолжить установку чиллера, убедитесь
в соблюдении следующих условий:
■ Дополнительные компоненты, не поставляемые вместе
с агрегатом
1 Должен быть установлен циркуляционный насос, подающий
воду непосредственно в теплообменник.
2 На всех нижних точках системы должны быть
предусмотрены дренажные отверстия, чтобы обеспечить
полный слив воды на время обслуживания или сезонной
остановки.
3 Рекомендуется установить вибропоглощающие устройства
в контуре воды для предотвращения напряжения трубо-
проводов и распространения по ним шумов и вибраций.
ПРИМЕЧАНИЕ
■ При работе с сервисным портом (5) исполь-
зуйте заправочный шланг с ниппелем.
■ После затяжки крышки проверьте, чтобы не
было утечки газообразного хладагента.
■ Следите за тем, чтобы во время работы
системы запорный вентиль был открыт.
Не вытесняйте воздух из системы, подавая в нее
хладагент. Дополнительного количества хладагента
для удаления воздуха из системы не предусмотрено.
количество хладагента в системе (кг)
EUWL5 0,9 + (0,06 x LLP) + (VRC x 0,38)
EUWL8 1,5 + (0,12 x LLP) + (VRC x 0,38)
EUWL10 1,7 + (0,12 x LLP) + (VRC x 0,38)
EUWL12 2,0 + (0,12 x LLP) + (VRC x 0,38)
EUWL16 2 x [1,5 + (0,12 x LLP) + (VRC x 0,38)]
EUWL20 2 x [1,7 + (0,12 x LLP) + (VRC x 0,38)]
EUWL24 2 x [2,0 + (0,12 x LLP) + (VRC x 0,38)]
5
1234
ПРИМЕЧАНИЕ
Не допускайте загрязнения внешнего конденса-
тора — в противном случае система может
оказаться заблокированной. Компания Daikin не
имеет возможности контролировать динамику
загрязнения «чужого» конденсатора, подсоединя-
емого при установке. Тем не менее сами агрегаты
производства компании Daikin имеют очень
строгий порог загрязнения.
Для заправки хладагента используйте запорный
вентиль жидкостного трубопровода. Заправлять
хладагент следует только в жидком состоянии.
