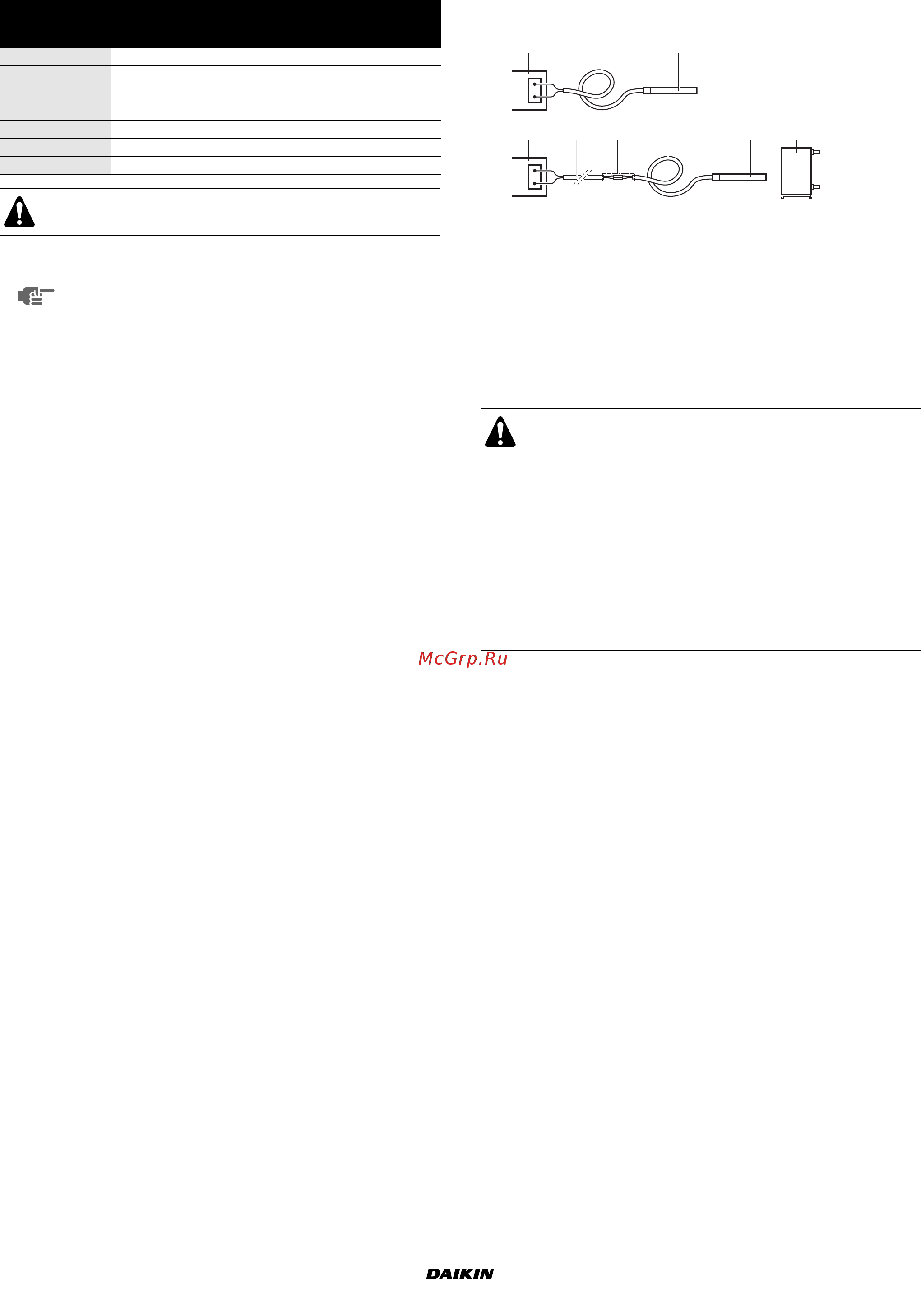

![Daikin EUWL12KZW1 [8/12] Теплоизоляция водопроводных труб](/views2/1669375/page8/bg8.png)
Инструкция по монтажу
6
EUWL5~24KZW1
Бесконденсаторные чиллеры с водяным охлаждением
4PW15373-1
Заправка водой, расход и качество воды
Для обеспечения правильной работы чиллера в системе должен
находиться объем воды, равный или больший минимального, а
расход воды через испаритель должен быть в пределах,
указанных в таблице ниже.
Теплоизоляция водопроводных труб
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать в целях предотвращения конден-
сации влаги и потери холодопроизводительности.
Принимайте меры по предотвращению замерзания воды
в трубопроводах в зимний период (например, заправьте низко-
температурный раствор гликоля или установите ленточный
нагреватель).
Теплоизоляция трубопровода
хладагента
Во избежание ожогов из-за случайных прикосновений
к горячему (до 135°C) трубопроводу нагнетания его следует
полностью теплоизолировать.
Также рекомендуется хотя бы по минимуму теплоизолировать
жидкостной трубопровод — это предохранит его от возможных
повреждений.
Установка датчика температуры
на входе конденсатора
Для контроля температуры воды на входе в конденсатор
допускается наращивание кабеля датчика воды до общей
длины в 100 м. Это позволит разместить датчик воды рядом
с внешним охлаждаемым водой конденсатором, что обеспечит
более высокую точность измерений.
Подключение датчиков и электропитания
Датчики можно устанавливать на расстоянии до 100 метров от
пульта управления при условии, что сечение используемых для
их подключения кабелей будет не менее Ø1 мм
2
. Во избежание
влияния электромагнитных помех мы рекомендуем использо-
вать экранированные кабели (подключите один конец экранной
обмотки к «земле» распределительного щитка).
Электропроводка
Условные обозначения
F1,2,3 .................... Предохранители в цепи электропитания
H3P ....................... Лампа индикации неисправности
H4P,H5P ................ Лампа индикации работы компрессора
цепи 1, цепи 2
K1F,K2F................. Контактор вентилятора
PE.......................... Магистральная клемма заземления
S7S........................ Удаленный клапан переключения
«охлаждение/нагрев»
S9S........................ Дистанционный переключатель «вкл./выкл.»
- - -......................... Электропроводка
Минимальный
объем воды
м
3
x 10
-3
Минимальный
расход воды
м
3
/с x 10
-5
Максимальный
расход воды
м
3
/с x 10
-5
EUWL5 62,1 29 115
EUWL8 103 48 191
EUWL10 134 64 256
EUWL12 155 74 298
EUWL16 205 95 382
EUWL20 268 128 512
EUWL24 311 149 596
Давление в контуре циркуляции воды не должно
превышать 10 бар.
ПРИМЕЧАНИЕ
В контуре циркуляции воды должны быть
предусмотрены устройства, защищающие от
превышения давления.
1 Электрический щиток (с разъемом X62A на плате входов/выходов)
2 Кабель датчика (длина ±1 м)
3 Датчик
4 Внешний конденсатор с водяным охлаждением
5 Кабель
6 Соединительный разъем (IP67)
Монтаж электрических соединений и элементов
должен выполняться только аттестованным элек-
триком в строгом соответствии с общеевропейскими и
национальными стандартами и правилами.
Электрические подключения должны производиться
в соответствии с электрическими схемами, поставляе-
мыми вместе с агрегатом, и приведенными ниже
инструкциями.
Для питания системы необходима отдельная цепь
силового электропитания. Не допускается подключе-
ние к электрической цепи, которая уже питает другие
потребители.
12 3
X62AX62A
13265 4
