D-EOMZC00309-19RU
Инструкция по эксплуатации
11/63
EWAD TZB
EWAD/H TZC
EWAD MZ

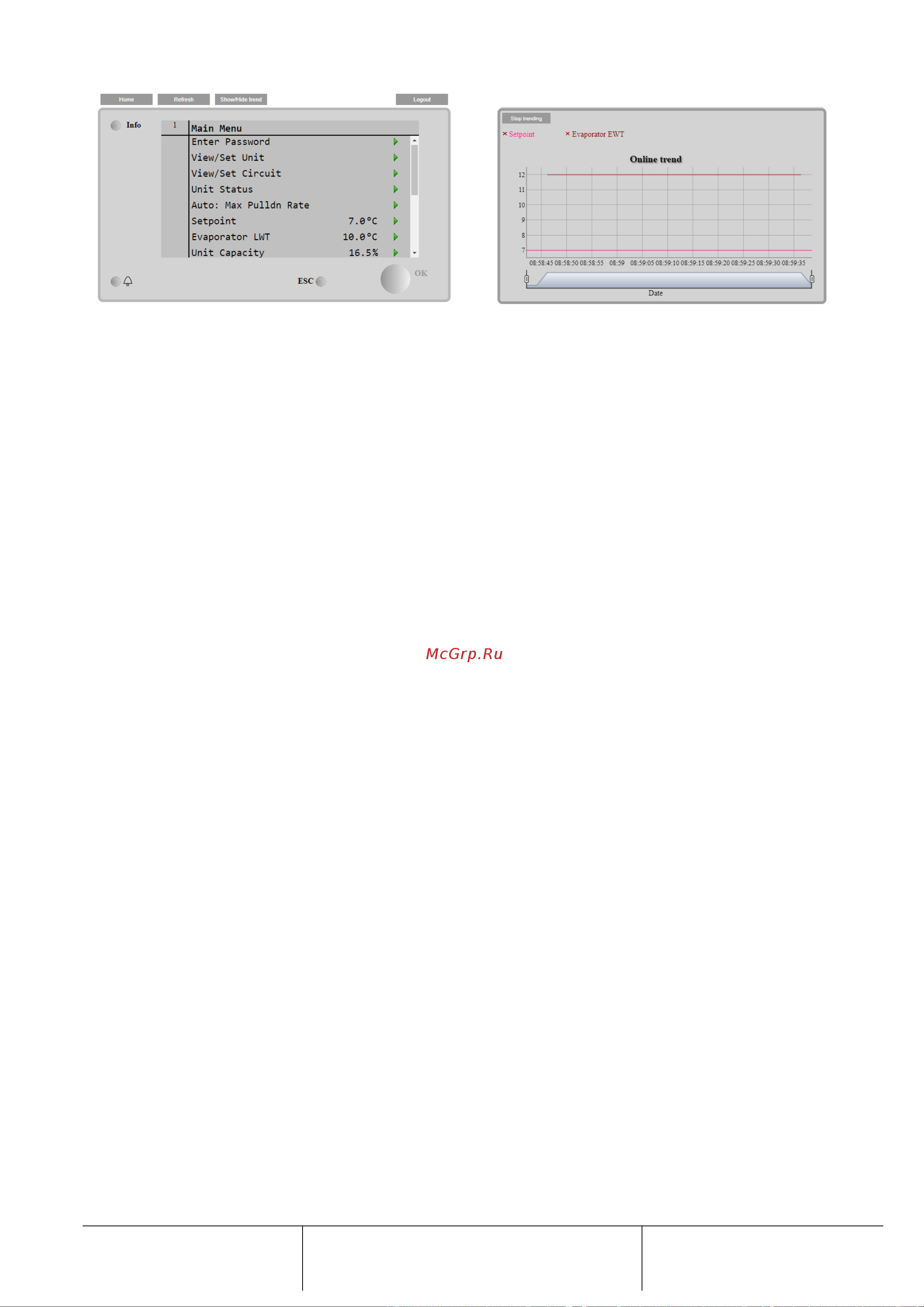

Кроме того, она позволяет отображать журнал трендов для 5 различных величин. Необходимо нажать на значение
величины, чтобы посмотреть ее тренд, в результате откроется следующее дополнительное окно:
В зависимости от веб-браузера и его версии, функция отображения журналов трендов может быть недоступна.
Веб-браузер должен поддерживать HTML 5, например, один из следующих:
• Microsoft Internet Explorer v.11,
• Google Chrome v.37,
• Mozilla Firefox v.32.
Перечисленные программы приведены для примера, а указанные версии — минимально необходимые.
