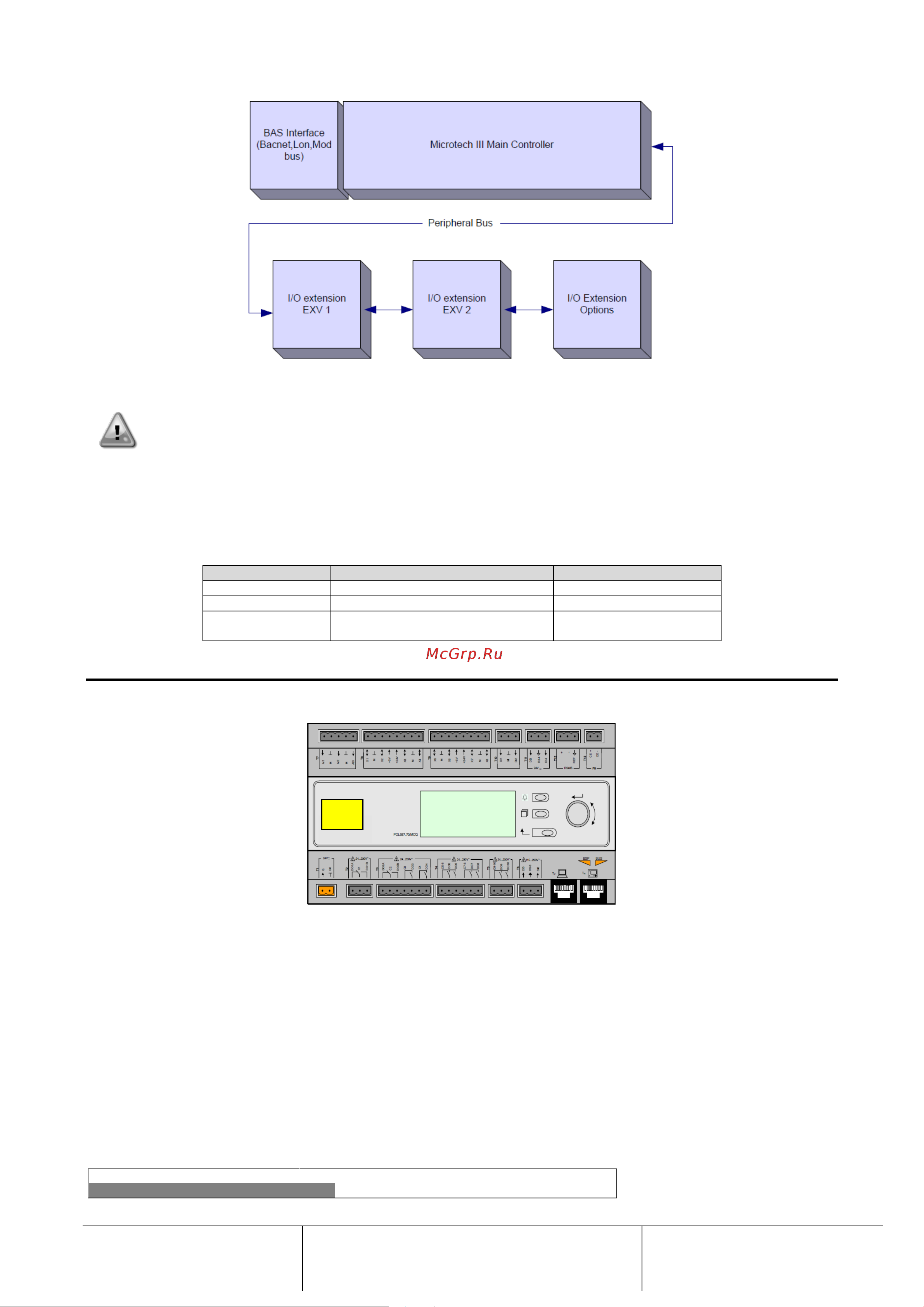

![Daikin EWAD700TZ-SSB2 [7/63] Модули связи](/views2/1670364/page7/bg7.png)
D-EOMZC00309-19RU
Инструкция по эксплуатации
7/63
EWAD TZB
EWAD/H TZC
EWAD MZ
ОСТОРОЖНО! Соблюдайте полярность при подключении источника питания к платам; в
противном случае шина периферийных устройств не будет работать, что может привести
к повреждению плат.
2.5 Модули связи
Любой их перечисленных ниже модулей может быть подключен прямо к левой стороне главного контроллера и
использоваться для обеспечения работы BAS или другого дистанционного интерфейса. Одновременно к
контроллеру могут быть подключены не более трех модулей. При включении контроллер должен самостоятельно
их обнаружить и настроить. После снятия модулей с агрегата необходима ручная настройка конфигурации.
Модуль
Код детали Siemens
Назначение
BACnet/IP
POL908.00/MCQ
Дополнительный
LON
POL906.00/MCQ
Дополнительный
Modbus
POL902.00/MCQ
Дополнительный
BACnet/MSTP
POL904.00/MCQ
Дополнительный
3 ЭКСПЛУАТАЦИЯ КОНТРОЛЛЕРА
Стандартный ЧМИ включает в себя встроенный дисплей (A) с 3 кнопками (B) и устройство управления “push’n’roll”
(C).
Клавиатура/дисплей (A) включает в себя 5-строчный дисплей из 22 символов. Ниже указаны функции трех кнопок
(B):
Аварийное состояние (с любой страницы вызывается страница с перечнем аварийных сигналов, журналом
аварийных сигналов и моментальным снимком, если он есть)
Возврат на главную страницу
Возврат на предыдущий уровень (в т.ч. на главную страницу)
Кнопка управления “push’n’roll” (C) используется для навигации по страницам меню, настройкам и данным ЧМИ в
рамках действующих прав пользователя. Вращением колесика осуществляется перемещение между строками на
экране (странице) и увеличение или уменьшение изменяемых значений в режиме редактирования. Нажатие на
колесико аналогично действию кнопки «Вход» и позволяет перейти к следующему набору параметров.
3.1 Навигация
При подаче питания на контур управления включится экран контроллера, на котором будет показана главная
страница. Перейти к ней также можно нажатием на кнопку “Menu” («Меню»).
На следующем рисунке показан пример экрана ЧМИ.
M
a
i
n
M
e
n
u
1
/
11
E
n
t
e
r
P
a
s
s
w
o
r
d
A
B
C
UC
A
